Страница 9: Мастер-секция
MG8/FX 9
2. куда идет сигнал при попадании в устройство
На первый взгляд принципиальная схема даже самого скромного микшера выглядит как схема космической
станции. Но в действительности принципиальные схемы помогают понять, как проходит сигнал в микшере.
Далее представлена сильно упрощенная принципиальная схема абстрактного микшера, которая поможет
разобраться в некоторых вещах.

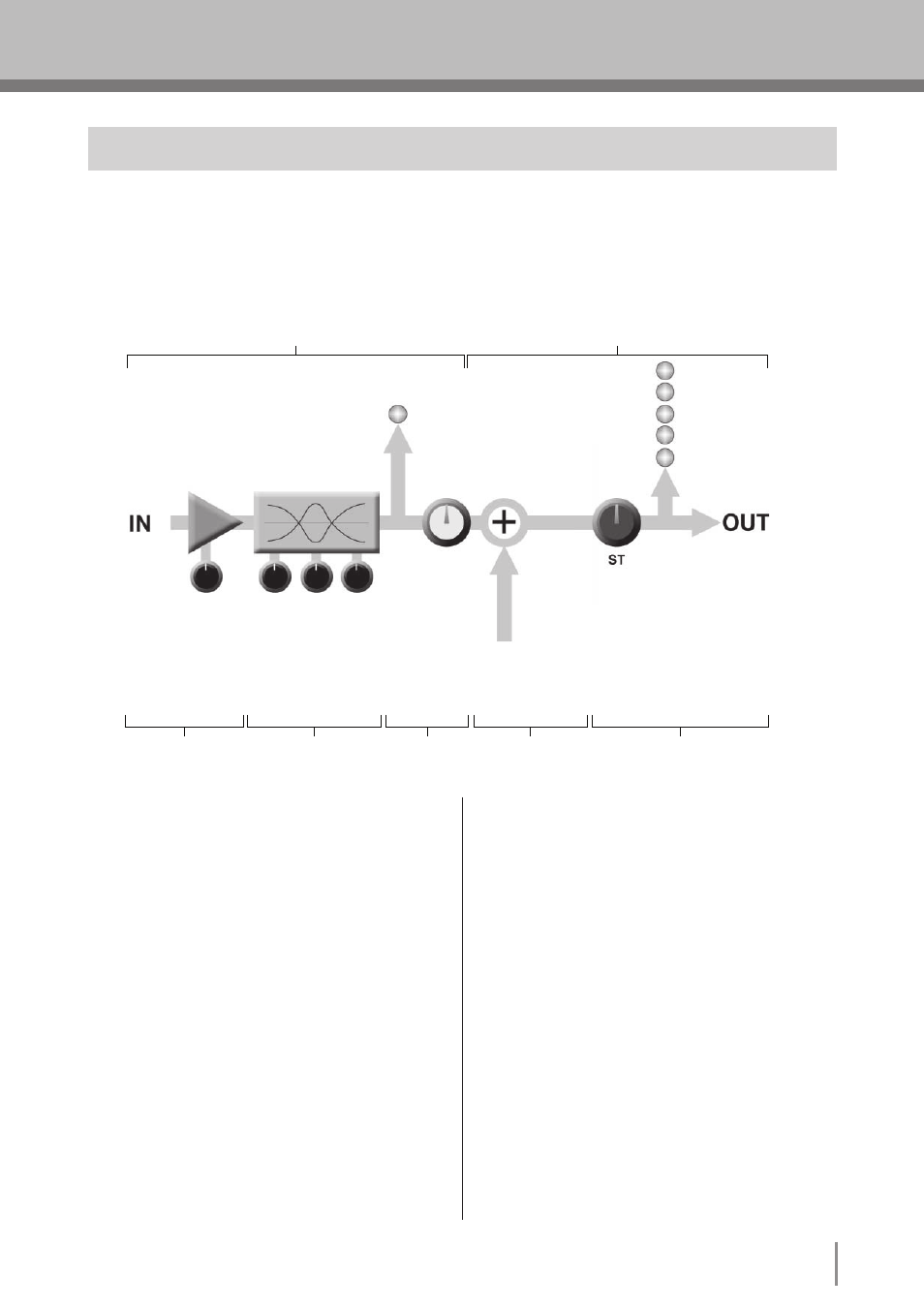

2-1. Упрощенная принципиальная схема микшера
�
�
�
�
�
Мастер-секция
Входной канал
Сигналы с других входных
каналов микшера (если они
назначены на этот мастер-
выход или “шину”).
входной канал
предварительный усилитель
В любом микшере это самая первая и обычно
единственная стадия со значительным усилени-
ем или предусилением. Предварительный усили-
тель имеет регулятор усиления сигнала, который
настраивает чувствительность входа в соответс-
твии с уровнем сигнала источника. Слабые сиг-
налы (например, микрофонные) усиливаются, а
сильные - ослабляются.
Эквалайзер
Это могут быть просто регуляторы нижних и
верхних частот, а может быть и полнофункци-
ональный 4-полосный параметрический эква-
лайзер. При увеличении сигнала возрастает и
фаза эквалайзера. В действительности можно
перегрузить входной канал, если задать слишком
большое усиление эквалайзером. Обычно лучше
ослаблять сигнал, чем усиливать.
индикатор пикового уровня и фейдер
канала
Индикатор пикового уровня канала является
самым важным средством настройки усиления
входного сигнала. Обратите внимание, что он на-
ходится после предусилителя и эквалайзера.
Мастер-секция
суммирующий усилитель
Именно здесь происходит фактическое микши-
рование сигнала. Здесь сигналы со всех входных
каналов микшера суммируются (смешиваются).
Мастер-фейдер и измеритель уровня
Мастер-фейдер стерео-, моноканала или шины
и измеритель уровня сигнала основного выхода
микшера. В зависимости от конструкции микше-
ра (например, от числа имеющихся шин и выхо-
дов) может быть несколько видов мастер-фейде-
ров
качественное применение вашего Микшера
