MG8/FX 15
передняя и задняя панели

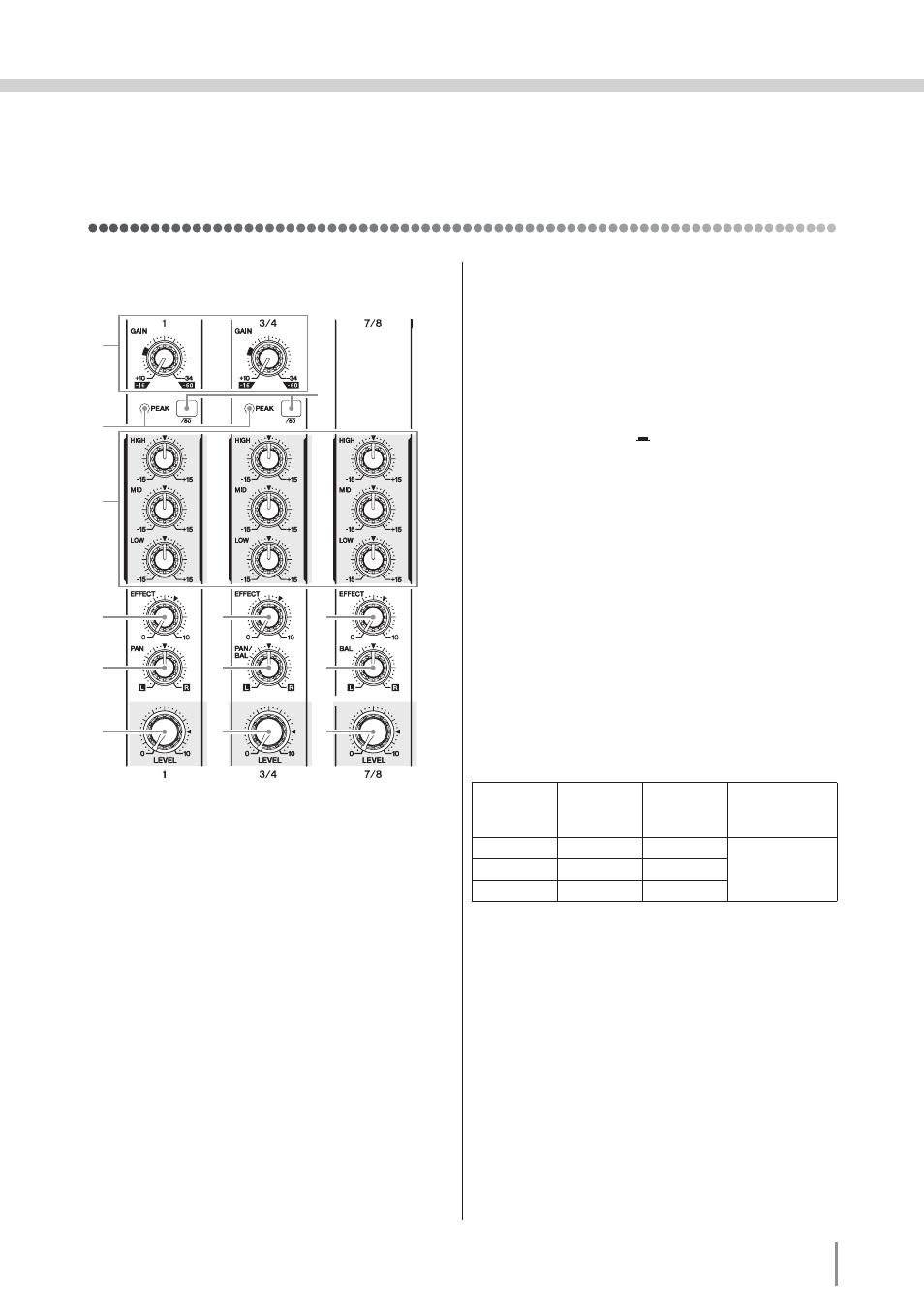

секция канальных регуляторов
�
�
�
�
�
�
�
�
�
�
�
�
�
Каналы
1
и 2
(
моно)
Каналы
3/4
и 5/6
(
стерео)
Каналы
7/8
(
стерео)
Регулятор GAIN
Регулирует уровень входного сигнала. Чтобы
обеспечить оптимальный баланс между соотно-
шением “сигнал-шум” и динамическим диапа-
зоном, отрегулируйте уровень сигнала так, что-
бы индикатор PEAK (
) загорался только при
максимальном уровне входного сигнала. Шкала
от -60 до -16 показывает уровень регулировки
микрофонного входного сигнала - MIC. Шкала
от -34 до +10 показывает уровень регулировки
линейного входного сигнала - LINE.
индикатор PEAK
Определяет пиковый уровень сигнала “после
эквалайзера” и загорается красным цветом, ког-
да сигнал достигает уровня на 3 дБ ниже уровня
перегрузки. Для входных стереоканалов с XLR-
разъемами (3/4 и 5/6) определяет пиковые уров-
ни сигналов “после эквалайзера” и “после микро-
фона-усилителя” и загорается красным цветом,
если один из этих сигналов достигает уровня на
3 дБ ниже уровня перегрузки.
переключатель 80 (Фильтр высокой
Частоты)
Включает/отключает фильтр верхних частот
(HPF). Чтобы включить фильтр, нажмите кноп-
ку переключателя ( ). Фильтр верхних частот
отсекает частоты ниже 80 Гц. (Обратите внима-
ние, что независимо от установки переключате-
ля, микшер не применяет этот HPF к линейным
входам стереоканалов.)
Эквалайзер (HIGH, MID и LOW)
Трехполосный эквалайзер регулирует полосы
высоких, средних и низких частот каналов. Ре-
гулятор в положении V дает плоскую частотную
характеристику. При повороте регулятора впра-
во соответствующая полоса частот усиливается,
влево - ослабевает. В следующей таблице приве-
дены данные о типе эквалайзера, базовой часто-
те и максимальном увеличении/уменьшении в
каждой из трех полос.
Полоса
Тип
Основная
Частота
Максимальное
Уменьшение/
Увеличение
HIGH
Полочный
10 кГц
±15 дБ
MID
Пиковый
.5 кГц
LOW
Полочный
100 Гц
Регуляторы EFFECT
Устанавливают уровень сигнала, посылаемого с
канала на шину EFFECT. Обратите внимание,
что уровень сигнала на шину также управляется
канальным регулятором уровня LEVEL. Если
Вы используете стереоканалы (CH 3/4, 5/6,
7/8), сигналы каналов L (нечетный) и R (чет-
ный) микшируются, а затем посылаются на шину
EFFECT.
