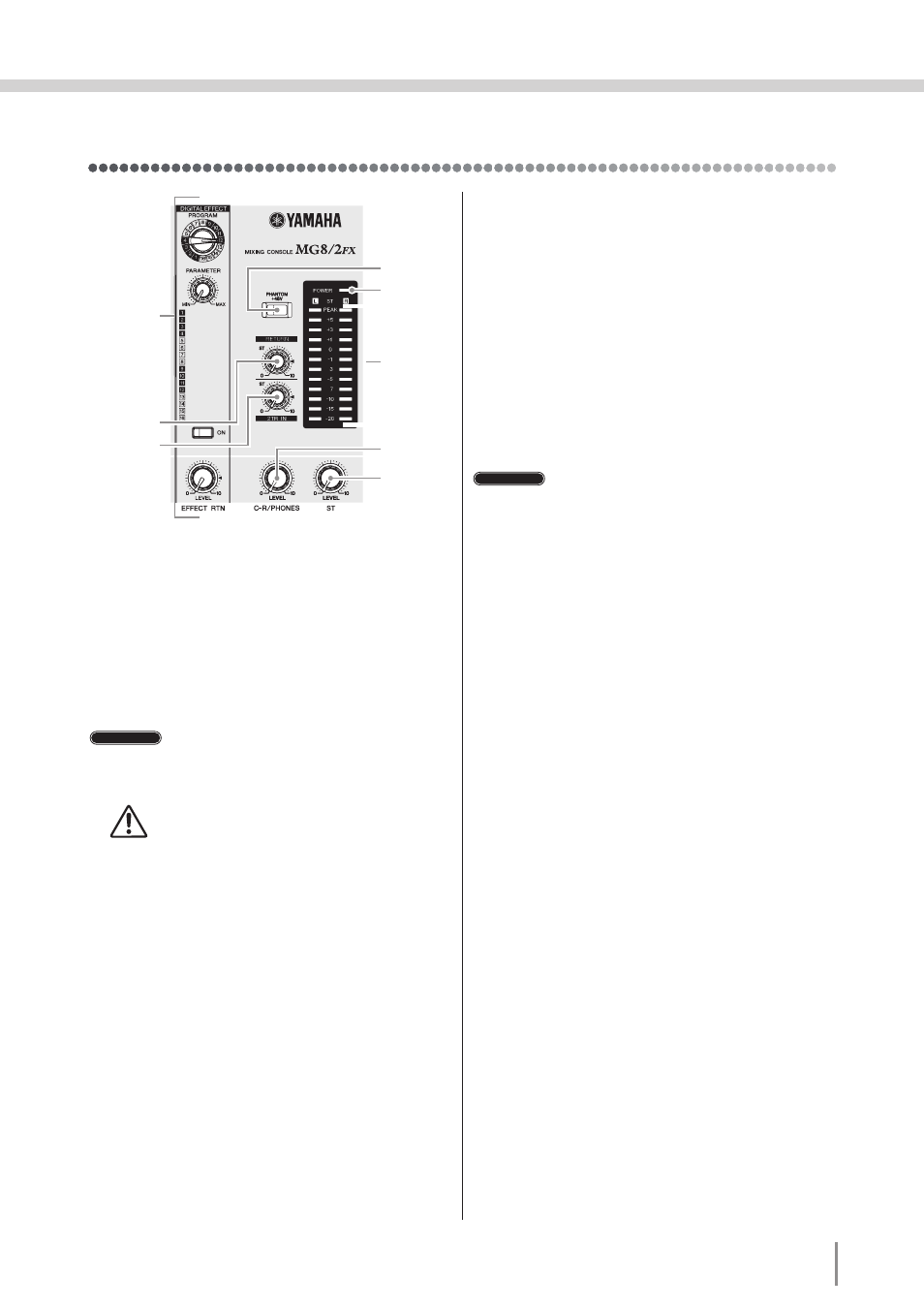

Секция мастер-регуляторов – Инструкция по эксплуатации Yamaha mg82fx
Страница 17
MG8/FX 17
REVERB HALL 1
REVERB HALL 2
REVERB ROOM 1
REVERB ROOM 2
REVERB STAGE 1
REVERB STAGE 2
REVERB PLATE
DRUM AMBIENCE
KARAOKE ECHO
VOCAL ECHO
CHORUS 1
CHORUS 2
FLANGER
PHASER
AUTO WAH
DISTORTION
�
�
�
�
�
�
�
�
переключатель PHANTOM +48в
Включает/выключает фантомное питание.
Если Вы включаете фантомное питание, микшер
подает питание на все каналы, имеющие мик-
рофонные XLR входы (CH 1, 2, 3/4, 5/6). Уста-
новите этот переключатель в позицию (*) при
использовании одного и более конденсаторных
микрофонов.
ÏÐÈÌÅ×ÀÍÈÅ
Если переключатель включен, микшер
подает постоянный ток +48В на кон-
такты 2 и 3 всех разъемов MIC INPUT
XLR -типа.
• Если фантомное питание не использу-
ется, убедитесь, что переключатель (*)
выключен.
• При включенном фантомном питании
(*), убедитесь, что только конденсатор-
ные микрофоны подключены к гнездам
XLR (CH: 1 - 5/6). Другие устройства
могут быть повреждены при включе-
нии фантомного электропитания. Этот
переключатель можно оставить вклю-
ченным при подключении симметрич-
ных динамических микрофонов.
• Чтобы избежать повреждения гром-
коговорителей выключите усилители
(или активные мониторы) перед вклю-
чением/ выключением фантомного пи-
тания.
• Мы также рекомендуем, во избежание
генерирования громкого шума, кото-
рый может привести к потере слуха или
повреждению устройства, установите
на минимум все регуляторы уровней
перед включением/выключением пере-
ключателя.
Регулятор RETURN
Регулирует уровень сигнала, посылаемого от
гнезд RETURN (L (MONO) и R) на Стереоши-
ну.
ÏÐÈÌÅ×ÀÍÈÅ
Если Вы получаете сигнал только от
гнезда RETURN L (MONO), микшер
подает идентичный сигнал на Стерео-
шины L и R.
Регулятор 2TR IN
Регулирует уровень сигнала, посылаемого от
гнезда 2TR IN на Стереошину.
Мастер-регулятор ST LEVEL
Регулирует уровень сигнала гнезда ST OUT.
Регулятор C-R/PHONES LEVEL
Управляет уровнем выходного сигнала, поступа-
ющего на гнездо PHONES и гнезда C-R L и R.
индикаторы Уровня
Отображают уровень сигнала, подающегося на
Стерео шину. Точка “0” соответствует стандар-
тному уровню выходного сигнала. Индикатор
загорается красным цветом, когда выходной сиг-
нал достигает уровня перегрузки.
индикатор POWER
Этот индикатор горит, когда питание микшера
включено.
секция мастер-регуляторов
Передняя и задняя панели
