MG8/FX 7

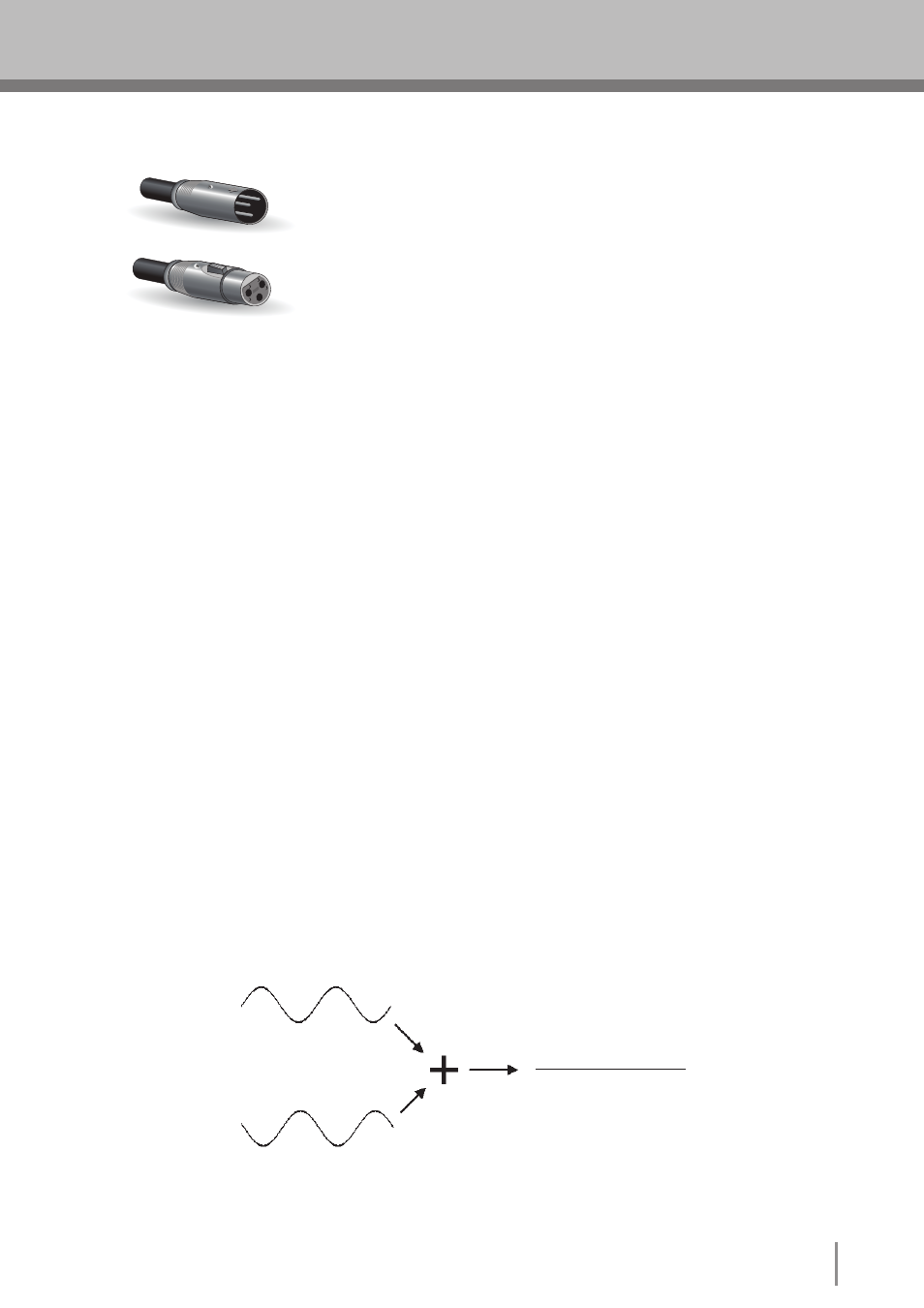

XLR-разъем
Этот тип разъема обычно называют разъемом XLR-типа, и он поч-
ти всегда переносит симметричный сигнал. Но если схемотехника
спроектирована правильно, разъемы XLR-типа будут обрабатывать и
несимметричные сигналы. Обычно эти разъемы используются в мик-
рофонных кабелях, а также на входах и выходах профессиональных
звуковых устройств
1-2. симметричный и несимметричный сигнал: в чем разница?
Если коротко - это шум. Смысл симметричных линий в том, что они подавляют шумы и делают это очень
хорошо. Любой отрезок провода является антенной, принимающей хаотичное электромагнитное излуче-
ние, которым мы постоянно окружены: это радио и телевизионные сигналы, а также помехи от линий элек-
тропередач, двигателей, электроприборов, компьютерных мониторов и множества других источников. Чем
длиннее провод, тем больше помех он принимает. Поэтому симметричные линии являются оптимальным
выбором для протяженных кабельных трасс. Если ваша “студия” находится прямо на рабочем столе, а под-
ключенные устройства находятся на расстоянии не более одного - двух метров, подойдут и несимметрич-
ные линии (если уровень электромагнитных помех не слишком велик). Еще одно место, где практически
всегда используются симметричные линии, - это микрофонные кабели. Причина в том, что выходной сиг-
нал большинства микрофонов очень слаб, поэтому даже незначительные помехи будут для них относитель-
но серьезны, а после прохождения предварительного усилителя микшера усилятся до опасной степени.
подведем итоги:
Микрофоны:
Используются симметричные линии.
Короткие линейные трассы:
Можно использовать несимметричные линии, если уровень помех
относительно небольшой
Протяженные линейные трассы:
Выбор типа линии зависит, в основном, от уровня внешних элект-
ромагнитных помех, но лучше использовать симметричные линии
как симметричные линии фильтруют помехи?
** Пропустите этот раздел, если не хотите вникать в технические подробности. **
Функционирование симметричных линий основано на принципе подавления фаз: если добавляется два
идентичных сигнала не в фазе (т.е. один сигнал инвертирован таким образом, что его пики соответствуют
провалам в другом сигнале), в результате … не будет ничего. Плоская линия. Сигналы подавляют друг дру-
га.
Нормально-фазовый сигнал
Сигнал с обратной фазой
Сигнал отсутствует.
(
Подавление фаз)
Штекер
Гнездо
качественное применение вашего Микшера
