MG8/FX 19

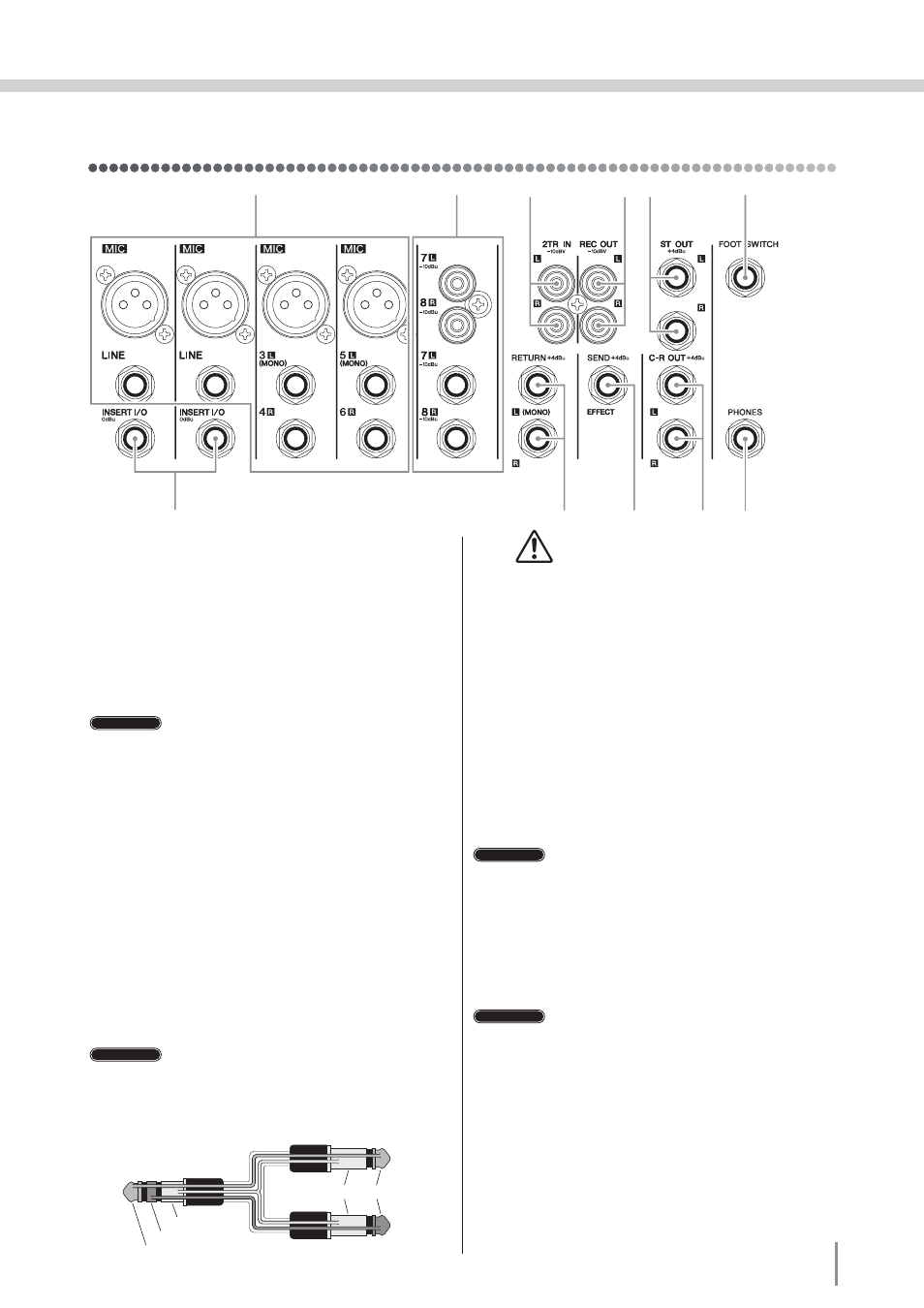

секция входов/выходов
�
�
�
�
�
�
�
�
�
� �
Гнезда входных каналов (CH 1, 2, 3/4, 5/6)
• Гнезда MIC
Входные сбалансированные XLR гнезда. (1:
Земля; 2:Горячий (+); 3: Холодный (-)).
• Гнезда LINE
Входные сбалансированные гнезда штекерного
типа. Вы можете подключить к ним сбаланси-
рованные или несбалансированные штекеры.
ÏÐÈÌÅ×ÀÍÈÅ
При работе с входным каналом, име-
ющим гнездо MIC и гнездо LINE, ис-
пользуйте любое из этих гнезд, но не
оба вместе. Пожалуйста, подключайте
оборудование только к одному из этих
гнезд на каждом канале.
Гнезда INSERT I/O (каналы (сн) 1 и 2)
Это двунаправленные несбалансированные TRS
гнезда (наконечник, кольцо, рукав) телефонного
(штекерного) типа. Каждое из этих гнезд установ-
лено между эквалайзером и канальным регулято-
ром уровня LEVEL соответствующего входного
канала. Вы можете использовать эти гнезда для
подключения к каналам различных устройств типа
эквалайзеров, компрессоров и шумовых фильтров.
ÏÐÈÌÅ×ÀÍÈÅ
Подключение к гнездам INSERT I/O
требует специального, отдельно приоб-
ретаемого кабеля, показанного на ил-
люстрации ниже.
К гнезду INSERT I/O
К входному гнезду внешнего процессора
К выходному гнезду внешнего процессора
Кольцо
Рукав
Наконечник
Рукав
Кольцо
Выходной сигнал гнезд INSERT I/O
– обратно-фазовый. Это не является
проблемой при подключении гнезда к
процессору эффектов, однако, при ис-
пользовании гнезда для подачи сигнала
на внешнее устройство, возможна про-
тивофаза с другими сигналами.
Гнезда входных каналов (CH 7/8)
Каждая из этих канальных пар может использовать-
ся для подключения источника стерео сигнала.
Для каждой пары, нечетный канал - L, а четный - R.
Каждый канал имеет два типа гнезд, штекерные
и RCA. Эти гнезда несбалансированны (несим-
метричны).
ÏÐÈÌÅ×ÀÍÈÅ
Вы можете использовать только одну
пару этих гнезд, но не обе пары вместе.
Гнезда 2TR
Используйте эти гнезда, чтобы подключить зву-
ковой стерео источник для мониторинга (напри-
мер, CD-плеер или DAT-магнитофон) непос-
редственно к микшеру.
ÏÐÈÌÅ×ÀÍÈÅ
Вы можете регулировать уровень сиг-
нала, используя регулятор 2TR IN в
секции Мастер-управления.
Гнезда REC OUT (L, R)
Несбалансированные гнезда RCA-типа. Это вы-
ходные гнезда смикшированного сигнала, уровень
которого управляется Мастером-регулятором ST
LEVEL. Вы можете использовать эти гнезда, напри-
мер, для того, чтобы подключить внешнее записыва-
ющее устройство.
Передняя и задняя панели
