Инструкция по эксплуатации Yamaha CLP265GP
Страница 53
53
CLP-265GP Руководство пользователя
2.

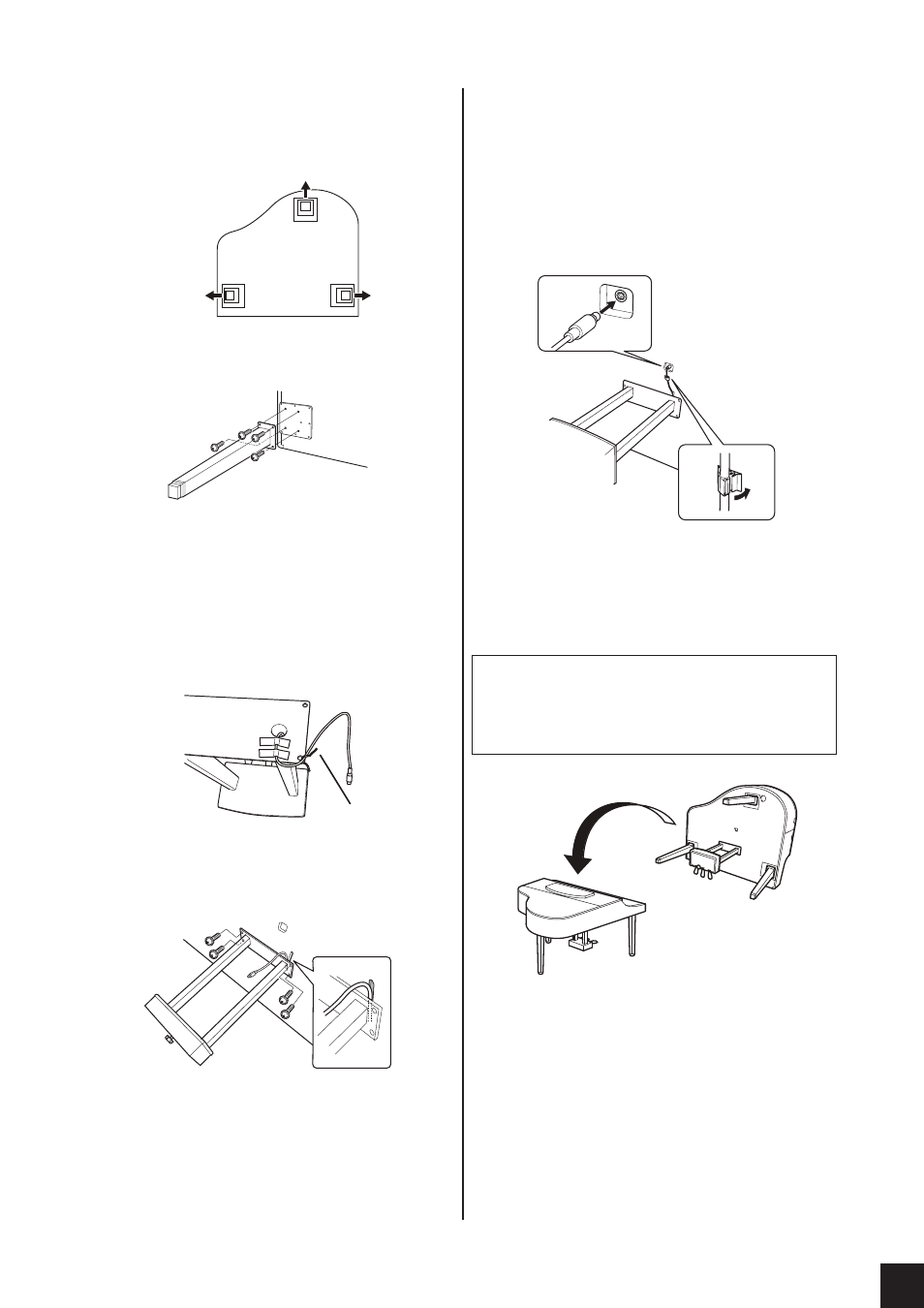

Прикрепите две передние ножки и
заднюю ножку.
См. Рисунок ниже для правильного ориенти-
рования ножек.
Задняя ножка
Передняя
ножка
Передняя
ножка
Twist tie
3-3
3-4
Установите и затяните четыре винта 6 x 40
мм на каждой ножке, начиная с одной из
передних ножек.
Задняя ножка
Передняя
ножка
Передняя
ножка
Twist tie
3-3
3-4
3.
Установите педальный ящик.
3-1.
Снимите замок для проволоки, выпол-
ненный способом перекручивания, с
помощью которого прикреплен педаль-
ный провод к верхней части педального
ящика.
Задняя ножка
Передняя
ножка
Передняя
ножка
Twist tie
3-3
3-4
3-2.
Расположите провод в пазе на устройстве
и прикрепите педальный ящик при по-
мощи четырех 6 x 20 мм винтов.
Задняя ножка
Передняя
ножка
Передняя
ножка
Twist tie
3-3
3-4
3-3.
Вставьте штекер педального шнура в
разъем для педали. Вставьте штекер так,
чтобы бок стрелки смотрел вперед (к
клавиатуре).
Если штекер будет входить с трудом, не
прикладывайте большие усилия. Еще раз
проверьте ориентировку штекера и по-
пробуйте еще раз.
3-4.
Прикрепите держатель шнура на устрой-
стве как показано на рисунке ниже, а
затем воспользуйтесь держателем для
прикрепления педального шнура.
Задняя ножка
Передняя
ножка
Передняя
ножка
Twist tie
3-3
3-4
4.
Перевод устройства в вертикальное
положение.
Используйте передние ножки в качестве опоры для
поднятия устройства.
Внимание
w
w
• Осторожно, не прищемите пальцы.
• При поднятии устройства, не держитесь
за крышку клавиатуры.
Задняя ножка
Передняя
ножка
Передняя
ножка
Twist tie
3-3
3-4
