Инсталлирование платы расширения волны
В Fantom-XR можно инсталлировать до трех плат расширения волны
(одну серии SR-JV80, две SRX-серии).
На платах расширения волны сохраняются данные волны, патчей и
ритм-наборов. Кроме того, с помощью плат расширения волны вы
можете значительно расширить свою звуковую палитру.
• Чтобы предотвратить вероятность повреждения внутренних
компонентов под воздействием статического электричества,
внимательно прочитайте следующую информацию.
• Перед тем, как прикоснуться к плате, сначала возьмитесь за
металлический предмет (напр. водопроводную трубу), чтобы
сбросить на него заряд статического электричества.
• Работая с платой, беритесь только за ее кромки. Не
прикасайтесь к электронным компонентам или соединителям.
• Храните платы к футлярах, в которых они были приобретены.
В случае транспортировки упакуйте платы в футляры.
• Для отвинчивания винтов используйте только крестовую
отвертку (для Fantom-XR подходит только отвертка номер 2).
Использование отверток других размеров и моделей может
привести к срыванию головок винтов.
• Чтобы снять винт, вращайте отвертку в направлении против
часовой стрелки. Чтобы затянуть винт, вращайте отвертку в
направлении по часовой стрелке.
• Инсталлируя плату расширения волны, снимайте только
указанные винты.
• Следите, чтобы снятые винты не попали внутрь корпуса Fantom-
XR.
• Не оставляйте снятой нижнюю крышку. После инсталлирования
платы расширения волны удостоверьтесь, что установили
крышку.
• Соблюдайте осторожность, чтобы не порезать руку о кромки
слота для инсталлирования платы.
• Не прикасайтесь к токопроводящим дорожкам или соединениям
на печатной плате.
• Инсталлируя плату, не применяйте слишком большое усилие.
Если вам не удалось правильно установить плату с первой
попытки, выньте плату и попробуйте еще раз.
• После завершения процедуры инсталлирования платы, дважды
проверьте результаты своей работы.
• Перед началом инсталлирования платы всегда выключайте
устройство и вытягивайте сетевой шнур из розетки.
• Инсталлируйте только указанные платы (SRX-серии). Снимайте
только указанные в инструкции винты.

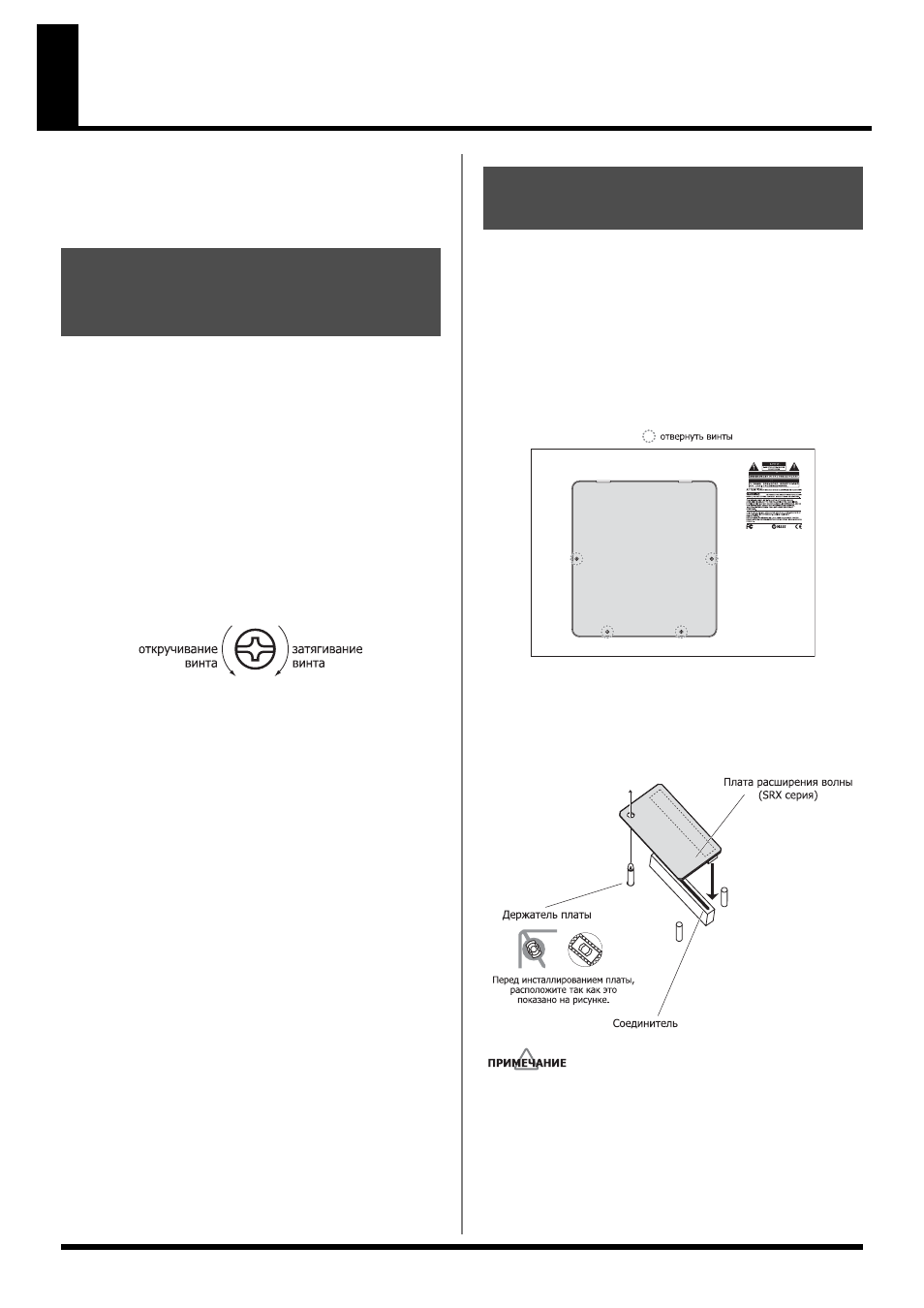

Перед инсталлированием платы расширения волны снимите крышку с
верхней панели. Платы инсталлируются в слоты EXA A-EXP F. Эти
слоты соответствуют группам плат расширения волны (XP-A-XP-F).
1.
Ïåðåä íà÷àëîì èíñòàëëèðîâàíèÿ ïëàòû
ðàñøèðåíèÿ âîëíû âûêëþ÷èòå ïèòàíèå íà Fantom-
XR è íà âñåõ ïîäêëþ÷åííûõ óñòðîéñòâàõ, à
òàêæå îòñîåäèíèòå âñå êàáåëè, âêëþ÷àÿ
ñåòåâîé øíóð, îò Fantom-XR.
2.
Îòâåðíèòå ñ Fantom-XR òîëüêî òå âèíòû,
êîòîðûå óêàçàíû íà ðèñóíêå è ñíèìèòå êðûøêó.
3.
Âíóòðè óñòðîéñòâà èìååòñÿ øåñòü ñëîòîâ. Â
ñîîòâåòñòâèè ñ ðèñóíêîì, âñòàâüòå
ñîåäèíèòåëü ïëàòû ðàñøèðåíèÿ âîëíû â
ñîîòâåòñòâóþùèé ñëîò è îäíîâðåìåííî
âñòàâüòå äåðæàòåëü ïëàòû ÷åðåç îòâåðñòèå â
ïëàòå ðàñøèðåíèÿ âîëíû.
Если вы инсталлируете платы расширения волны одинакового
типа, распознается только одна плата.
Меры предосторожности при
инсталлировании платы
расширения волны
Как инсталлировать плату
расширения волны
