Настройка прибора в режиме WDM
58
FTB-5230S/-OCA
Определение настроек

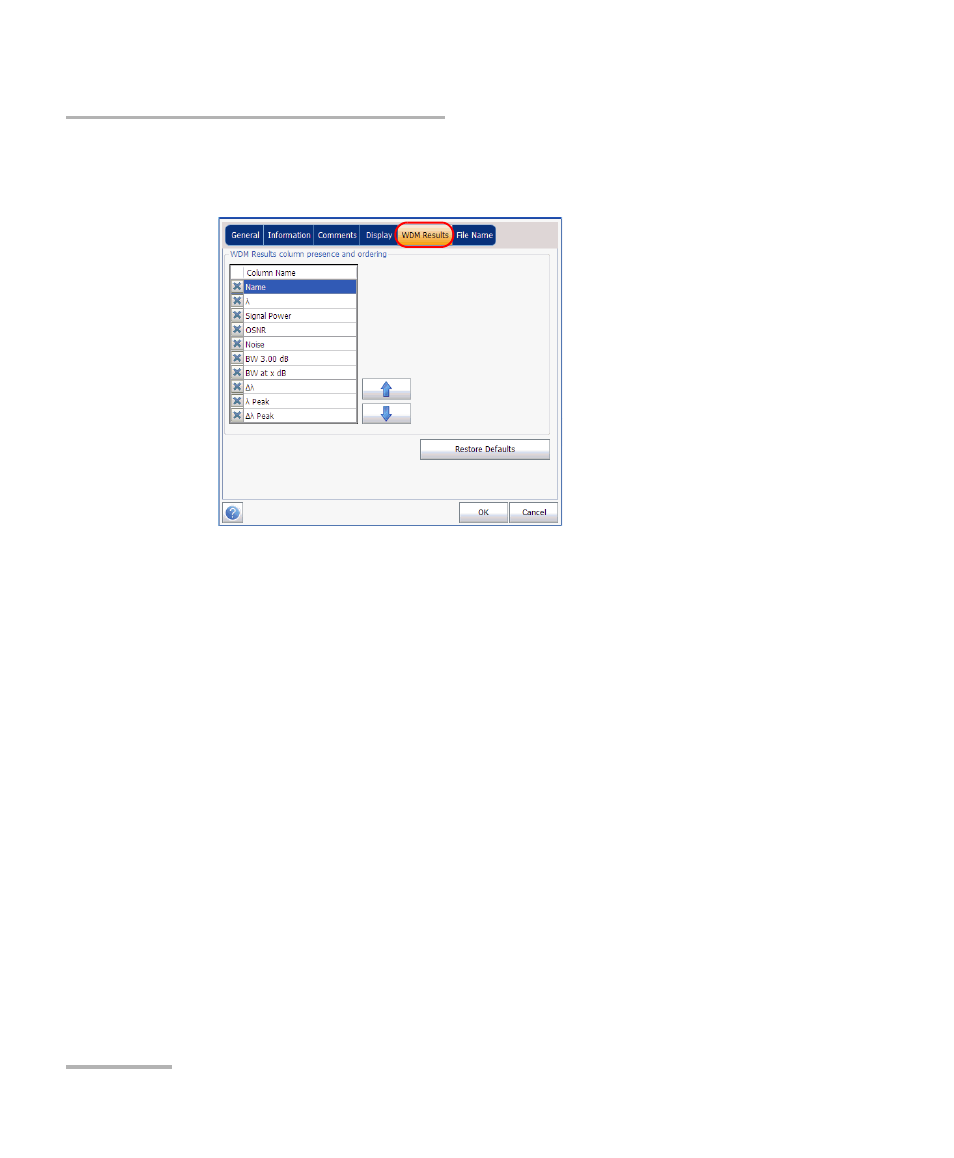

2. Откройте вкладку WDM Results (Результаты работы в режиме
WDM).
3. Выберите, какие параметры нужно отобразить во вкладке Results
(Результаты) из списка возможных вариантов:
Name (Название): название канала.
Channel center wavelength/frequency (Центральная длина
волны/частота канала): показывает спектральный центр масс
для пика в данном канале.
Signal Power (Мощность сигнала): показывает мощность
сигнала для выбранного канала (за вычетом шума).
OSNR: отношение оптического сигнала к шуму, задаваемое
мощностью сигнала (в соответствии с текущим методом
расчета, в дБм) минус шум (в соответствии с текущим методом
расчета, в дБм).
Noise (Шум): уровень шума для выбранного канала. Тип шума
указывается перед показателем измерения (IEC, Fit).
