Работа с результатами
OSA/OCA 207
Работа с результатами тестирования в режиме дрейфа

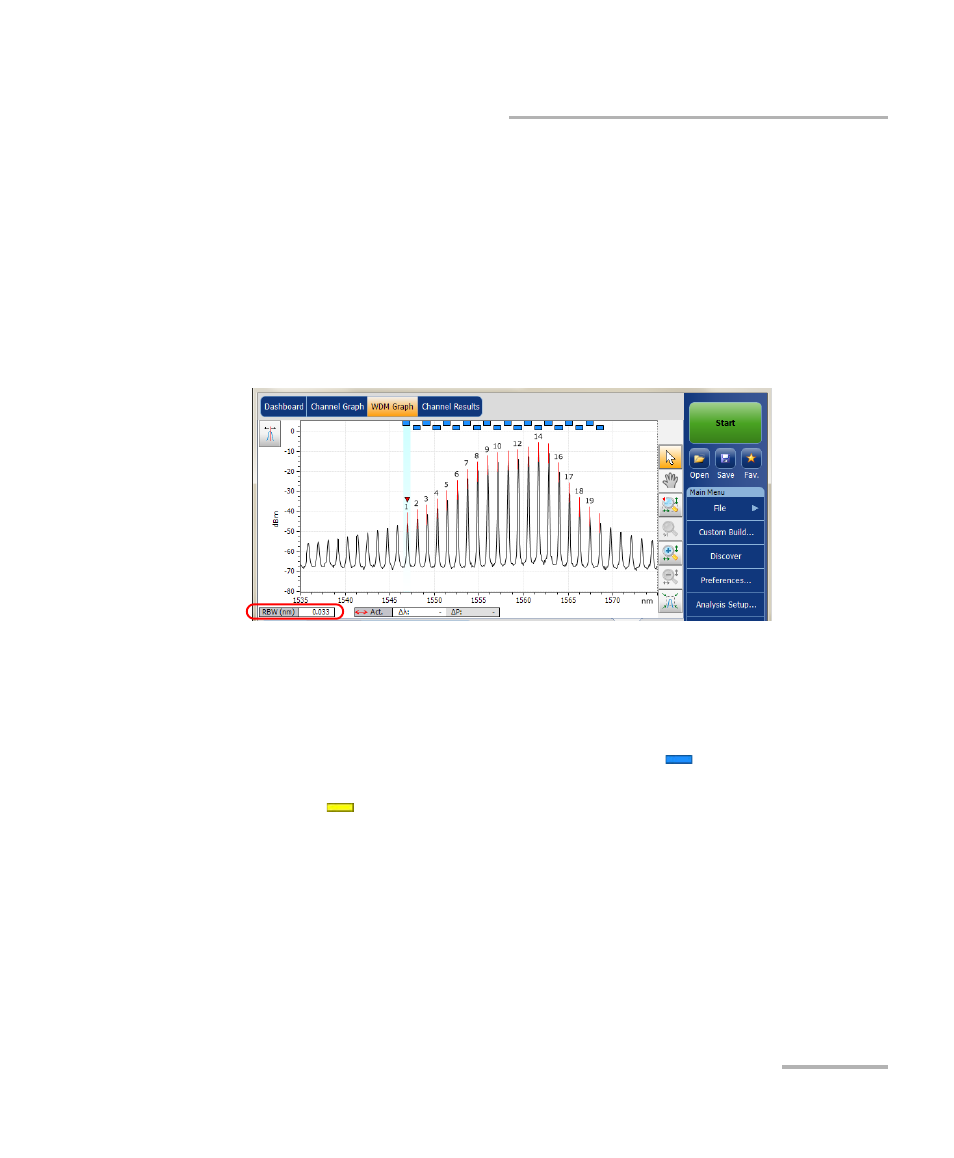

Когда идет измерение (более подробно о порядке выполнения теста
см. раздел «Запуск измерения» на стр. 161), активная трасса будет
отображаться на вкладке вместе с соответствующей информацией
вдоль осей:
 Ось X: длина волны в нм или частота в ТГц
 Ось Y: мощность оптического излучения в дБм, измеряемая в
оптической полосе частот по разрешению (RBW) OSA/OCA. Это
опорное значение RBW приводится в нижней части графика.
l
На графике будут представлены указатели пиков для всех каналов,
найденные приложением, с красной вертикальной линией над пиками,
обозначающей положение пика.
В верхней части канала, если он не перекрывается с другим каналом,
будет показана синяя горизонтальная полоса (
). Если канал
перекрывается с другим каналом, горизонтальная полоса будет
желтой (
).
