Работа с результатами
212
FTB-5230S/-OCA
Работа с результатами тестирования OCA

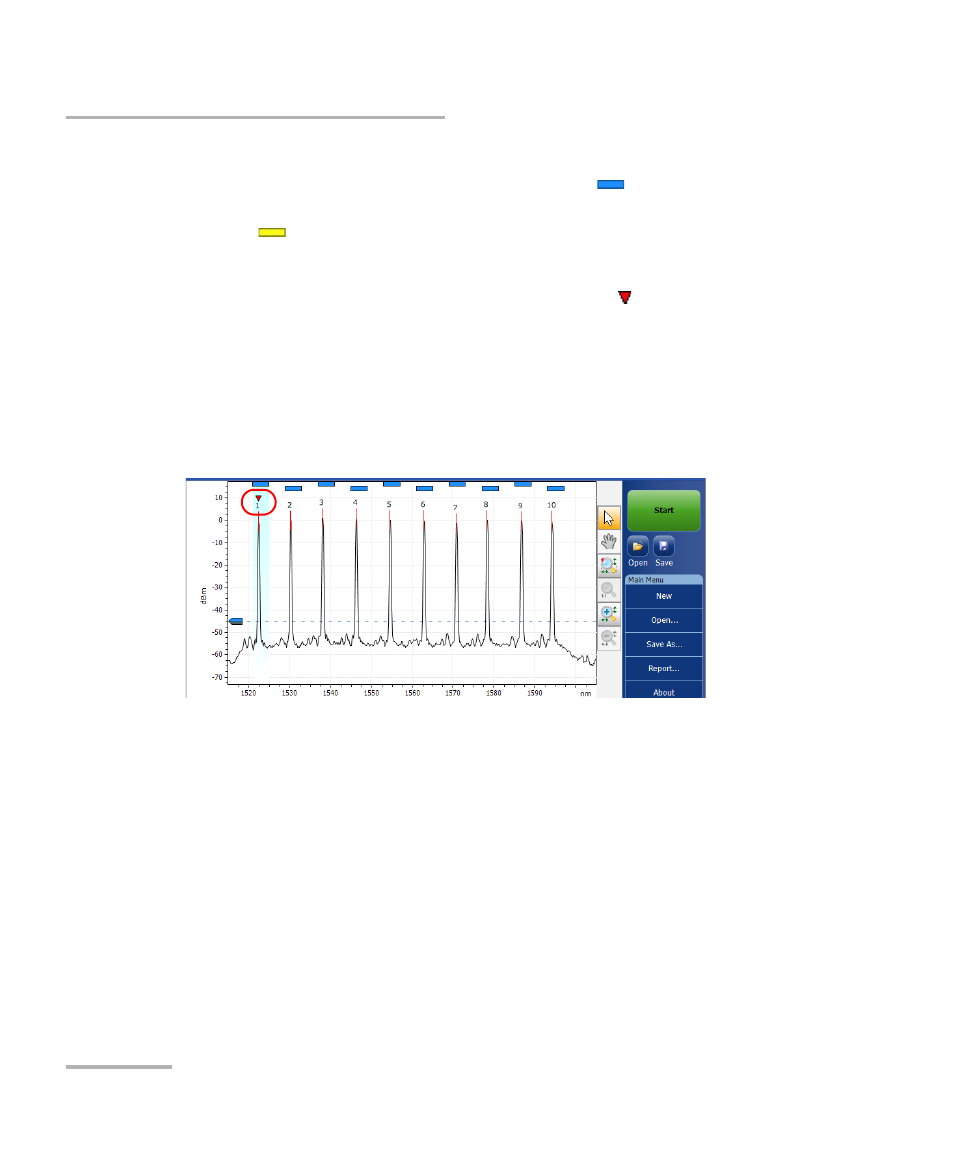

В верхней части канала, если он не перекрывается с другим каналом,
будет показана синяя горизонтальная полоса (
). Если канал
перекрывается с другим каналом, горизонтальная полоса будет
желтой (
).
На графике также отображается указатель выбранного пика;
небольшой красный перевернутый треугольник ( ), направленный в
сторону верхней части выбранного в данный момент пика канала. На
графике можно изменять выбранный пик, щелкнув мышью в пределах
пика необходимого канала. Операция выбора пика на графике
выполняется синхронно с операцией выбора канала в нижнем списке
результатов на вкладке; при изменении выбора на графике изменяется
выбор в списке и наоборот.
