Работа с результатами
202
FTB-5230S/-OCA
Работа с результатами тестирования в режиме дрейфа

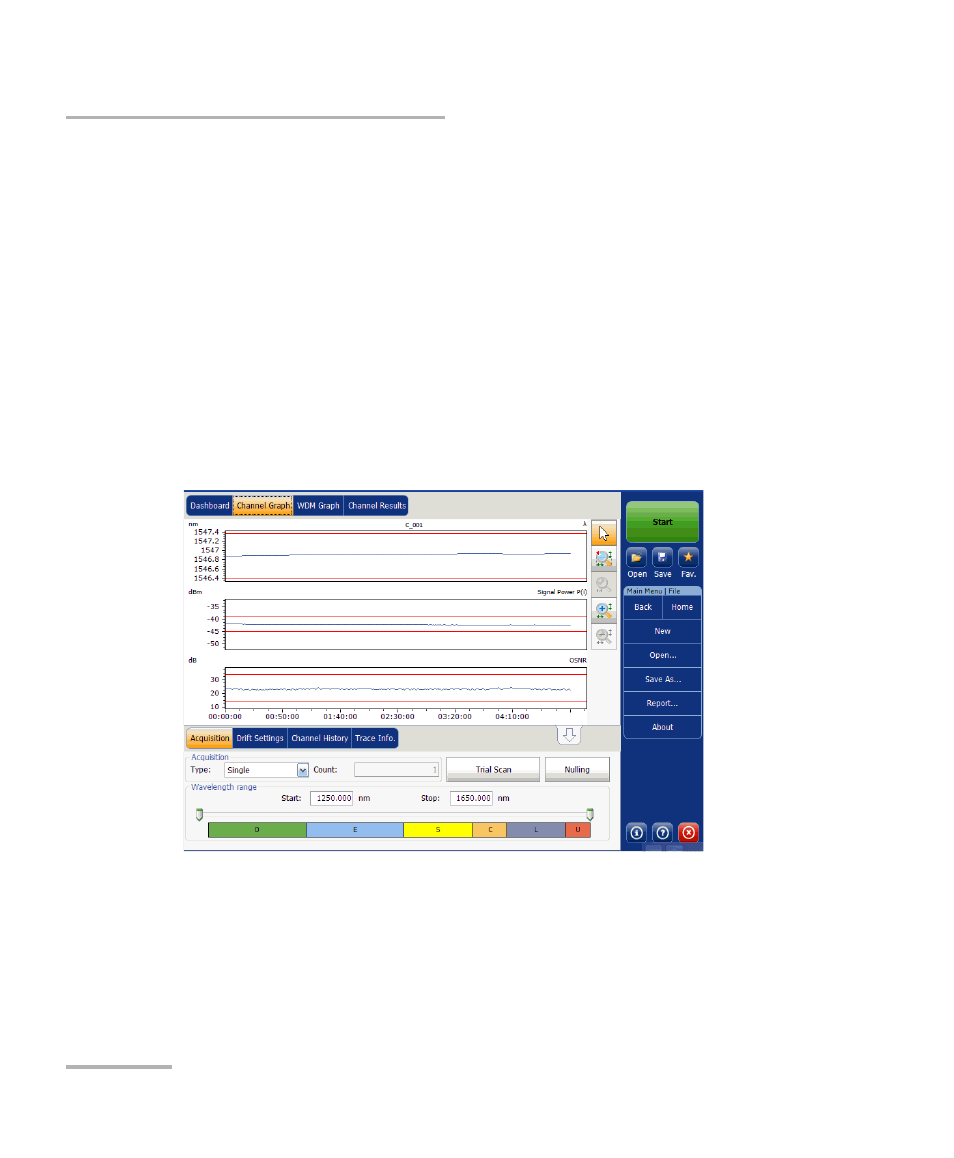

Вкладка «Графики параметров канала»
Во вкладке Channel Graph (Графики параметров канала)
отображаются три различных графика для выбранного канала. Во
вкладке Drift Results (Результаты измерения дрейфа) окна
Preferences (Настройки) можно выбирать те графики, которые должны
отображаться. Эти три графика отображают функциональную
зависимость величин:
Спектральное положение (центр масс длины волны или частоты)
канала в зависимости от времени
Мощность сигнала в канале в зависимости от времени
OSNR в канале в зависимости от времени
