Работа с результатами
OSA/OCA
223
Работа с маркерами
Указание положения маркера вручную

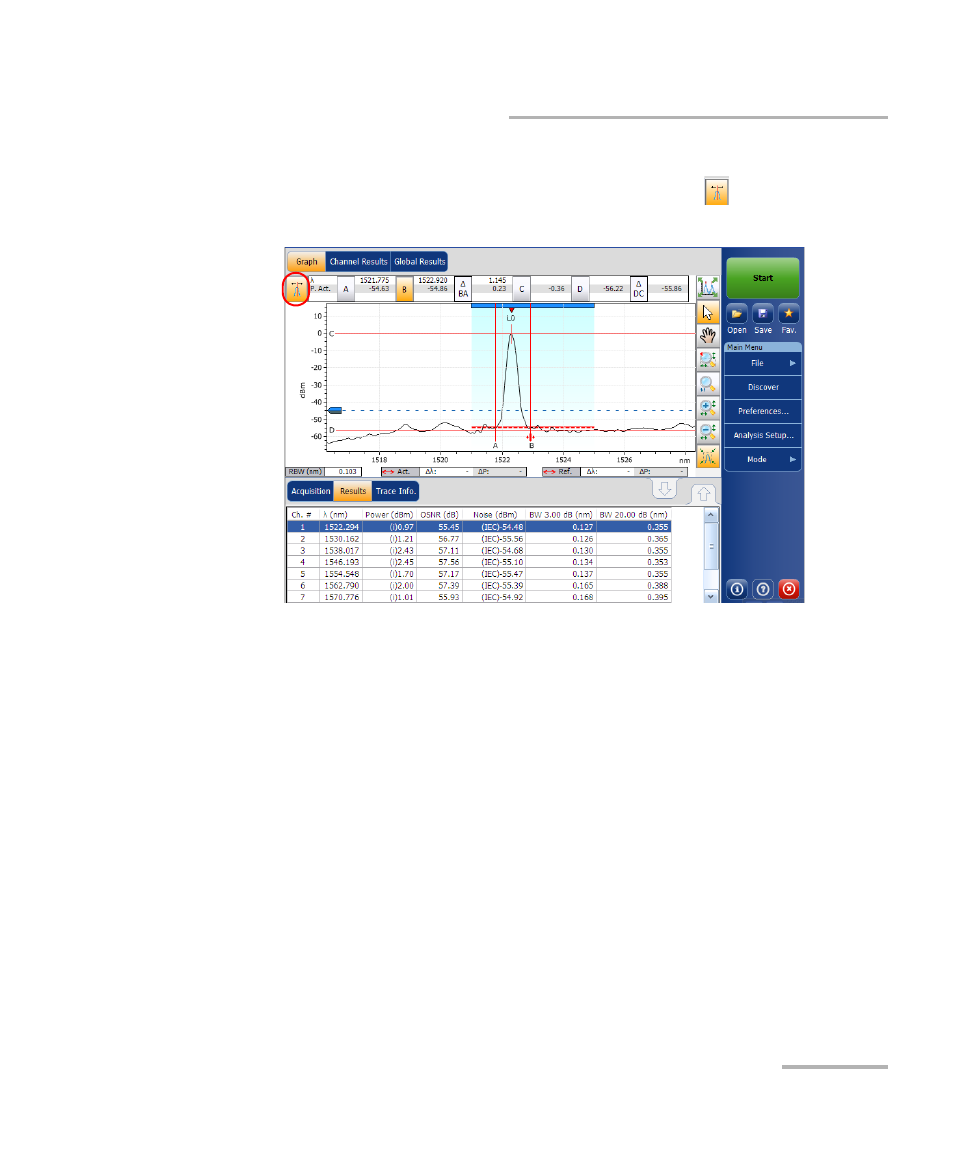

1. Если вы этого еще не сделали, нажмите кнопку
в левом верхнем
углу экрана, чтобы открыть панель инструментов маркеров.
2. Установите маркер, введя точные значения в соответствующем ему
поле или перетащив маркер на экране.
Когда маркеры A и B появятся на графике, приведенные ниже значения
будут показаны на панели инструментов «Маркеры».
значения мощности соответствуют положению длины волны обоих
маркеров.
разность длин волн или частот, соответствующих маркерам (A–B)
разность мощностей, соответствующих маркерам (в дБ)
интегральная мощность на интервале между маркерами в дБм
(когда горизонтальные маркеры скрыты)
разность мощности между трассами (активная по отношению к
опорной или входная по отношению к выходной) для обоих
маркеров в дБ (когда горизонтальные маркеры скрыты).
