Начало работы с устройством OSA/OCA
8
FTB-5230S/-OCA
Установка и извлечение модулей тестирования
Для установки модуля в устройство FTB-5230S/-OCA выполните
следующие действия:
1. Закройте приложение ToolBox и выключите устройство.
2. Расположите устройство FTB-500 правой панелью к себе.

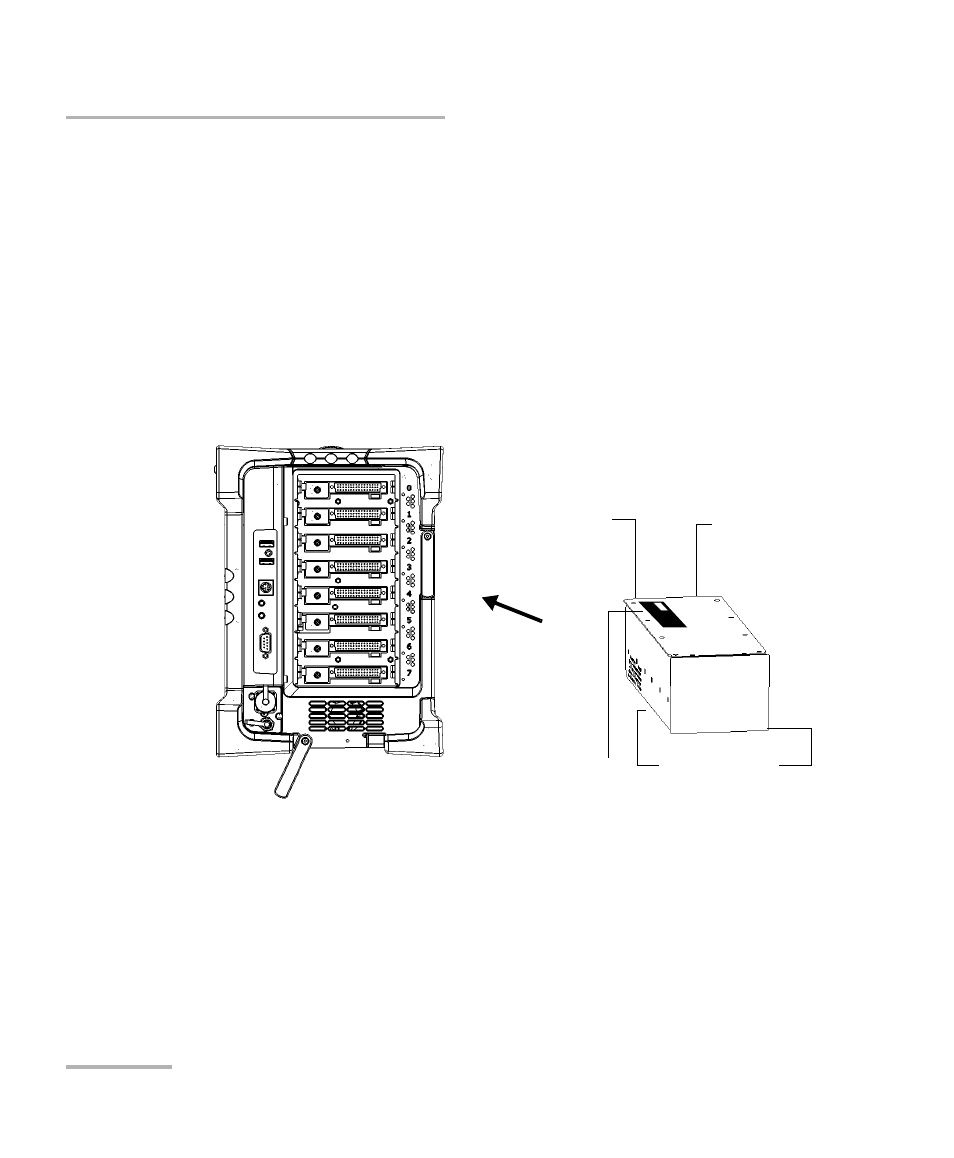

3. Возьмите модуль и поместите его таким образом, чтобы контакты
разъема были сзади, как показано ниже.
Идентификационная наклейка должна быть обращена вверх, а
контакты разъема должны располагаться справа от отверстия для
стопорного винта.
4. Вставьте выступающие края модуля в пазы слота на блоке
разъемов.
5. Задвиньте модуль в слот до упора, пока стопорный винт не
соприкоснется с корпусом блока разъемов.
Выступающие
края снизу
Контакты
разъема с
обратной
стороны
Отверстие для
стопорного винта с
обратной стороны
Правая панель
FTB-500
Идентификационная
наклейка обращена вверх
