Работа с результатами
OSA/OCA
211
Работа с результатами тестирования OCA

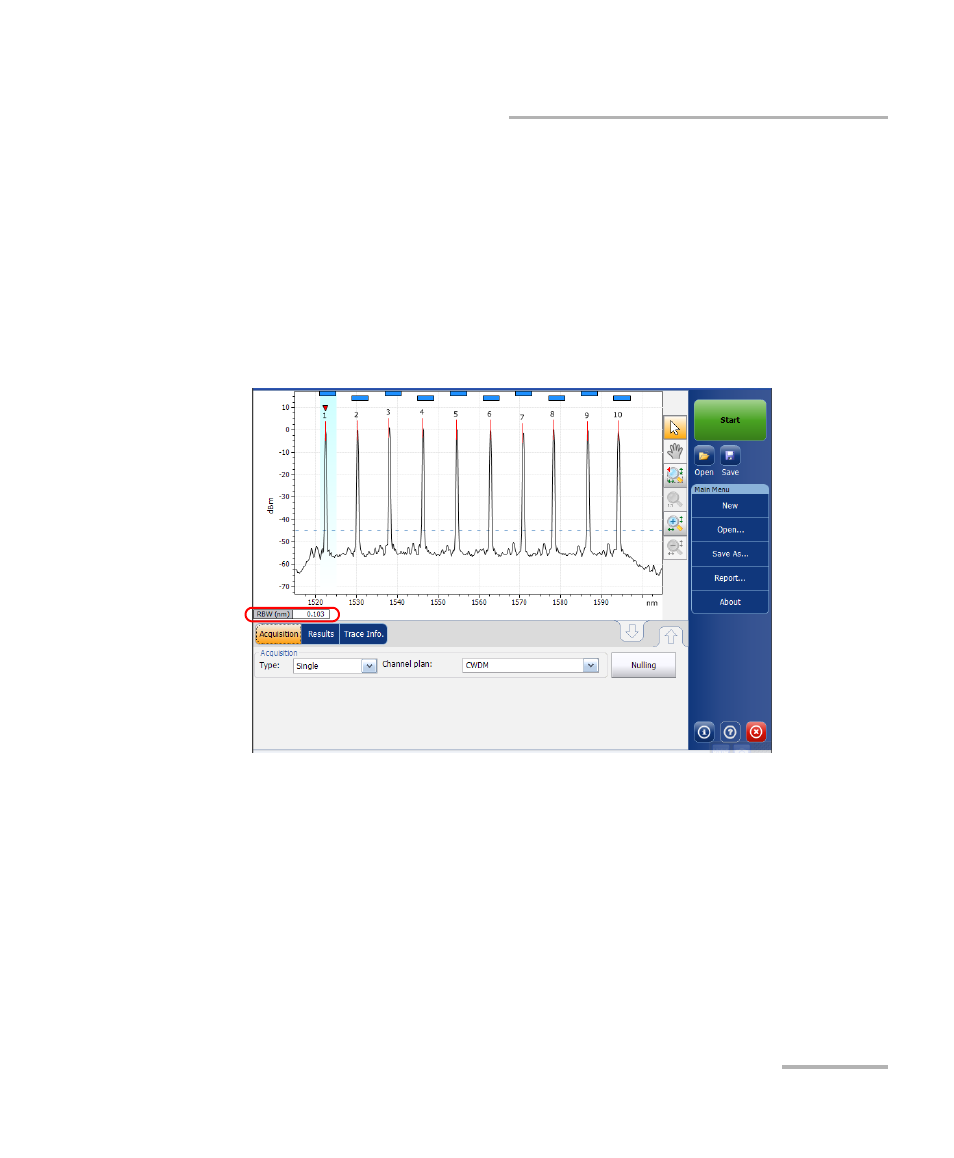

Когда идет измерение (более подробно о порядке выполнения теста
см. раздел «Запуск измерения» на стр. 161), трасса будет
отображаться на графике вместе с соответствующей по следующим
осям:
Ось X: длина волны в нм.
Ось Y: мощность оптического излучения в дБм, измеряемая в
оптической полосе частот по разрешению (RBW) модуля. Это
опорное значение RBW приводится в нижней части графика.
Если текущая трасса была предварительно сохранена, на графике в
строке состояния будет отображаться имя файла текущей трассы.
На графике будут показаны пиковые показатели по всем каналам,
найденные приложением, с красной вертикальной линией над пиками,
обозначающей положение пика.
На графике будут представлены указатели пиков для всех каналов,
найденные приложением, с красной вертикальной линией над пиками,
обозначающей положение пика.
