Работа с результатами тестирования
70
серии AXS-100

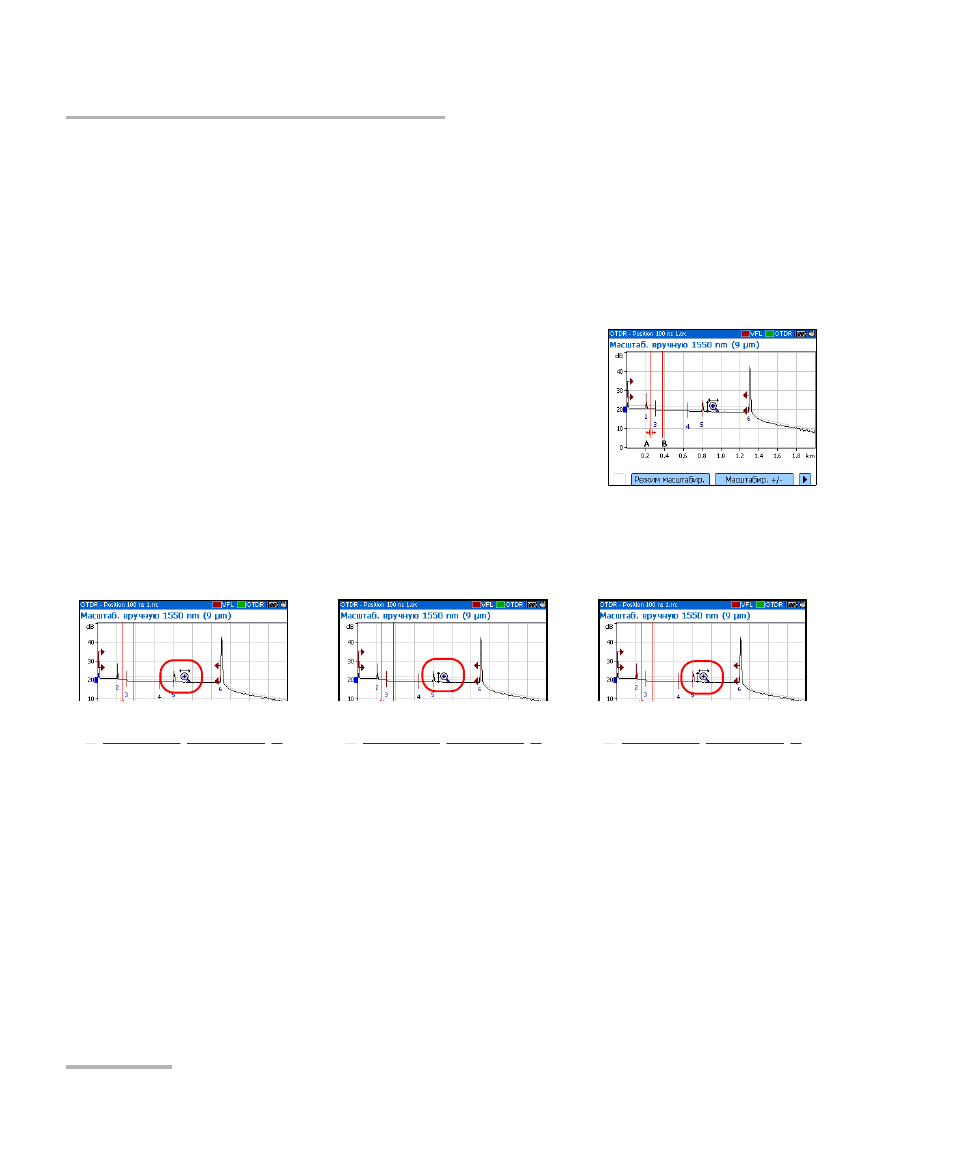

Использование элементов управления масштабированием
Для просмотра отдельных участков графика необходимо
выполнить следующие действия.
1. Нажмите Menu (Меню), выберите OTDR, затем нажмите кнопку
Enter.
2. Используйте стрелки влево/вправо, чтобы открыть Трассировка,
затем откройте панель (клавиши F1/F2).
3. Откройте панель Масштаб. вручную
(клавиши F1/F2).
4. Используйте стрелки для перемещения
значка увеличительного стекла в область
участка, в котором требуется выполнить
масштабирование.
5. Выбор параметров масштабирования.
³
Нажмите Режим масштабир. (клавиши F1/F2) столько раз, сколько
требуется для выбора необходимого типа масштабирования.
Масштабирование только
вдоль вертикальной оси
Масштабирование вдоль
обеих осей
Масштабирование только
вдоль горизонтальной оси
