Настройка OTDR
Установка универсального интерфейса EXFO
(EUI)
К стационарной базовой плате интерфейса EUI можно подключить
разъемы с полировкой под углом (APC) или простой полировкой (UPC).
Зеленый контур вокруг базовой платы означает, что плата
предназначена для разъемов типа APC.

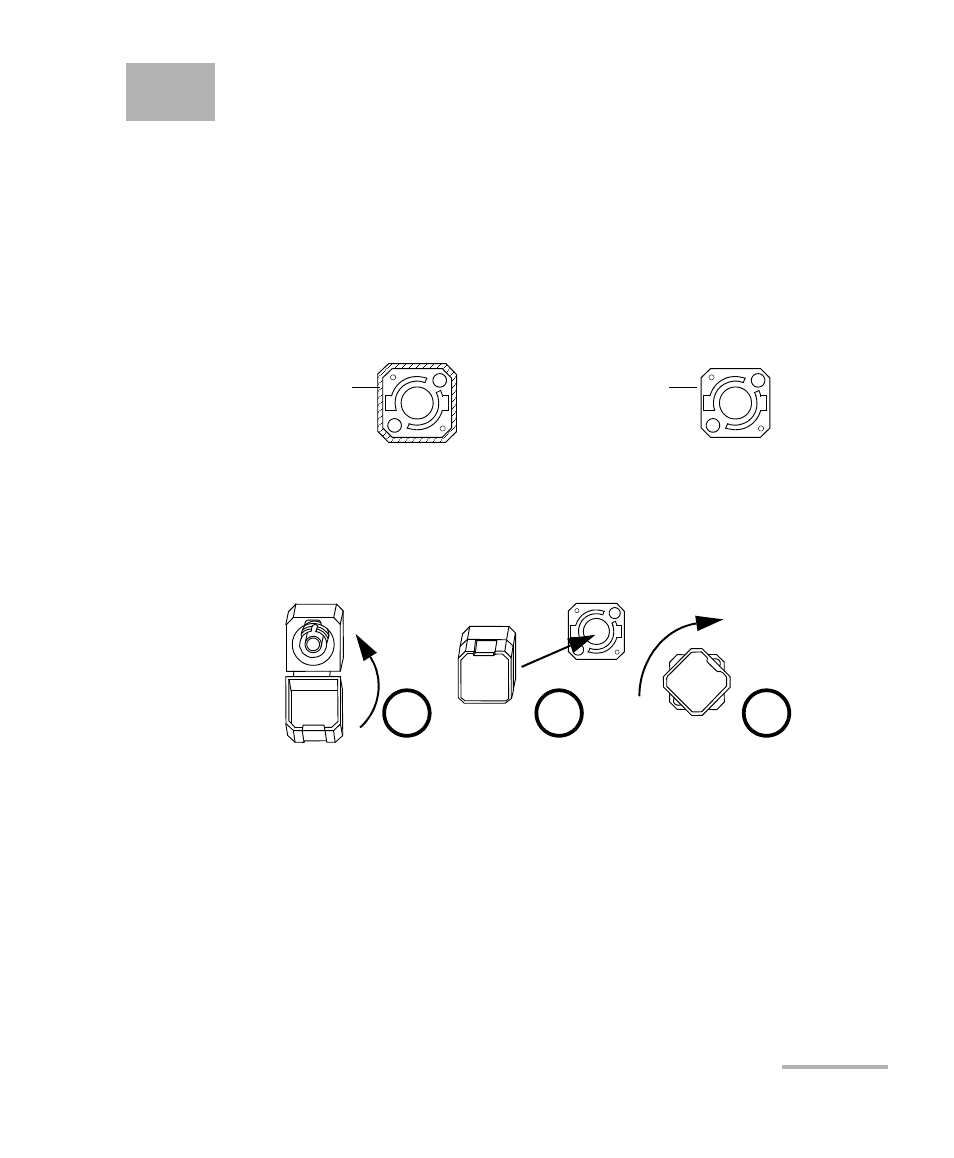

Для установки адаптера разъема EUI на базовую плату EUI
необходимо выполнить следующие действия.
1. Держите адаптер разъема EUI таким образом,
чтобы пылезащитный колпачок открывался вниз.
2. Закройте пылезащитный колпачок, чтобы обеспечить более
надежное крепление адаптера разъема.
3. Вставьте адаптер разъема в базовую плату.
4. С усилием надавливая на адаптер разъема, поверните его
по часовой стрелке в базовой плате, чтобы зафиксировать
в нужном положении.
Чистая металлическая
поверхность
(или голубая кромка)
обозначает разъем
типа UPC
Зеленая кромка
обозначает
разъем
типа APC
