Измерение мощности или потерь
OTDR 99
Измерение мощности или потерь

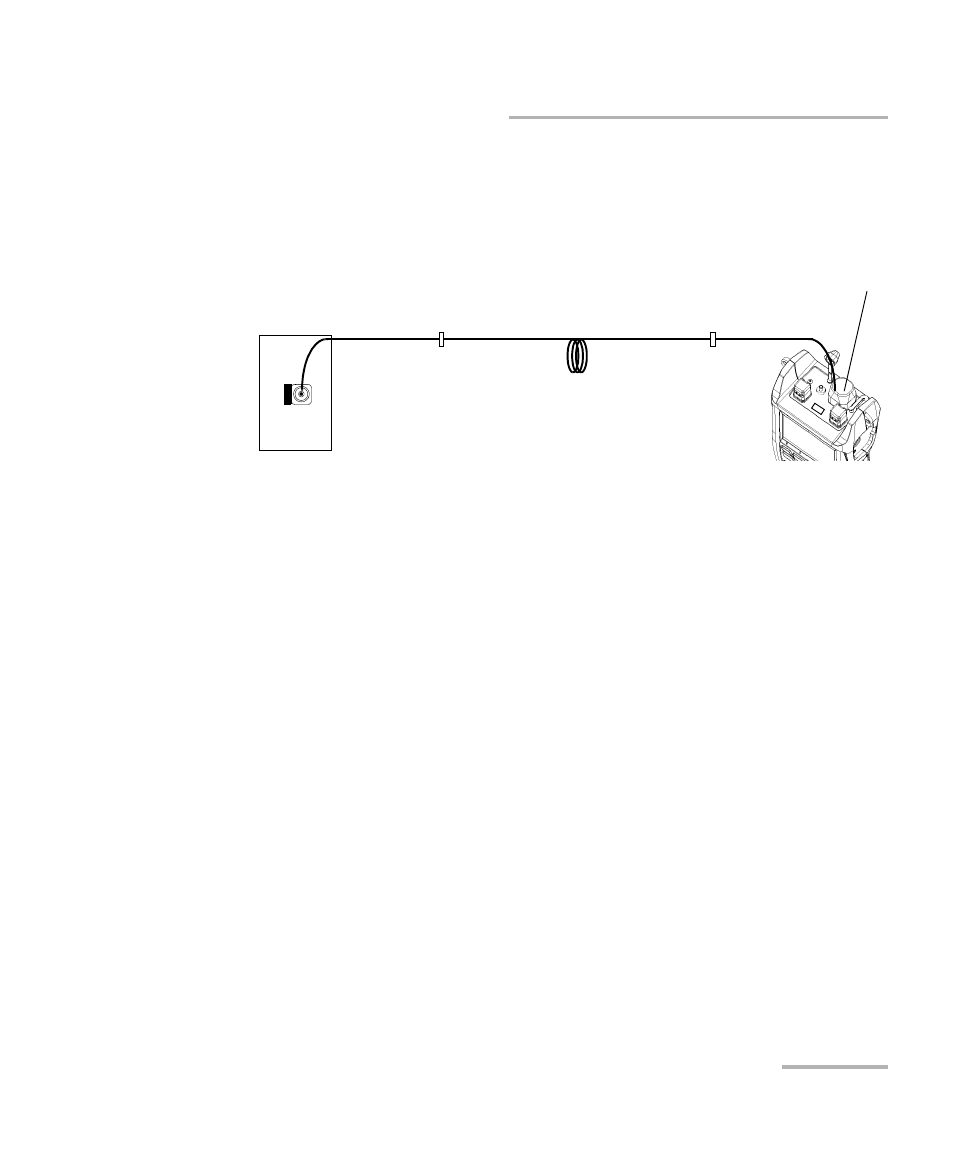

6. С помощью соединительных адаптеров подсоедините тестируемое
волокно к двум коммутационным шнурам опорного сигнала (один
коммутационный шнур уже подключен к источнику, а другой — к
измерителю мощности).
7. Включите источник на необходимую длину волны.
8. Приведите в соответствие длину волны измерителя мощности
и длину волны источника, выполнив следующие действия.
Нажмите Длина волны (клавиши F1/F2) для переключения
между
избранными длинами волн измерителя мощности
(см. раздел Определение списка избранных длин волн на стр. 90).
9. Нажмите W/dBm/dB (клавиши F1/F2)для выбора необходимой
единицы измерения мощности (Вт или дБм) или потерь (дБ).
10. Повторите эту процедуру для других значений длины волны.
OUT (Вых.)
Источник
света
Измеритель
мощности
Адаптер
Опорные данные
опорного сигнала
Тестируемое
волокно
Опорные данные
опорного сигнала
Соединительный
USB/RS-232
Соединительный
USB/RS-232
