Измерение мощности или потерь
96 серии AXS-100
Измерение опорного значения между измерителем мощности и источником
Измерение опорного значения между
измерителем мощности и источником
В режиме измерения с учетом опорного
значения устройство отображает значение
потерь, обусловленное только тестируемым
волокном, т.к. опорное значение вычитается
из значения измеренной мощности.

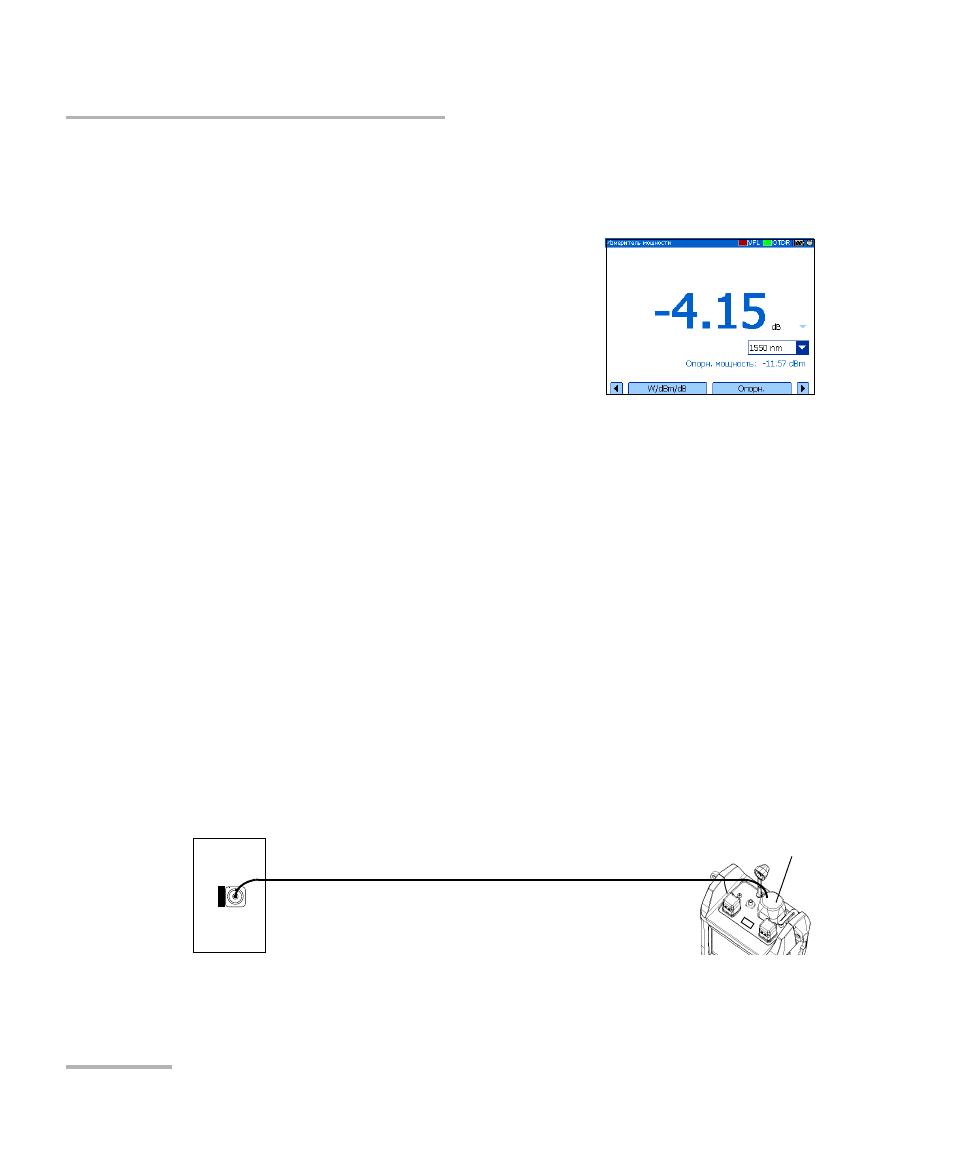

На рисунке опорное значение (–43,98 дБм)
вычитается из значения действительной
измеренной мощности (–37,64 дБм).
Важно: Опорное значение, которое задано для каждой длины волны,
хранится в памяти даже при выключенном устройстве, пока не
будет задано новое опорное значение для той же длины волны.
Для измерения опорного значения между измерителем мощности
и источником необходимо выполнить следующие действия:
1. Нажмите Menu (Меню), выберите Измеритель мощности, затем
нажмите кнопку Enter.
2. Тщательно очистите разъемы (см. раздел Очистка и подключение
оптических волокон на стр. 26).
3. Подключите источник света к порту измерителя мощности вашего
устройства с помощью одного из следующих методов.
³
Схема с одним коммутационным шнуром опорного сигнала
Источник
света Измеритель
мощности
Адаптер Опорные данные
опорного сигнала
OUT (Вых.)
