Измерение мощности или потерь
OTDR
97

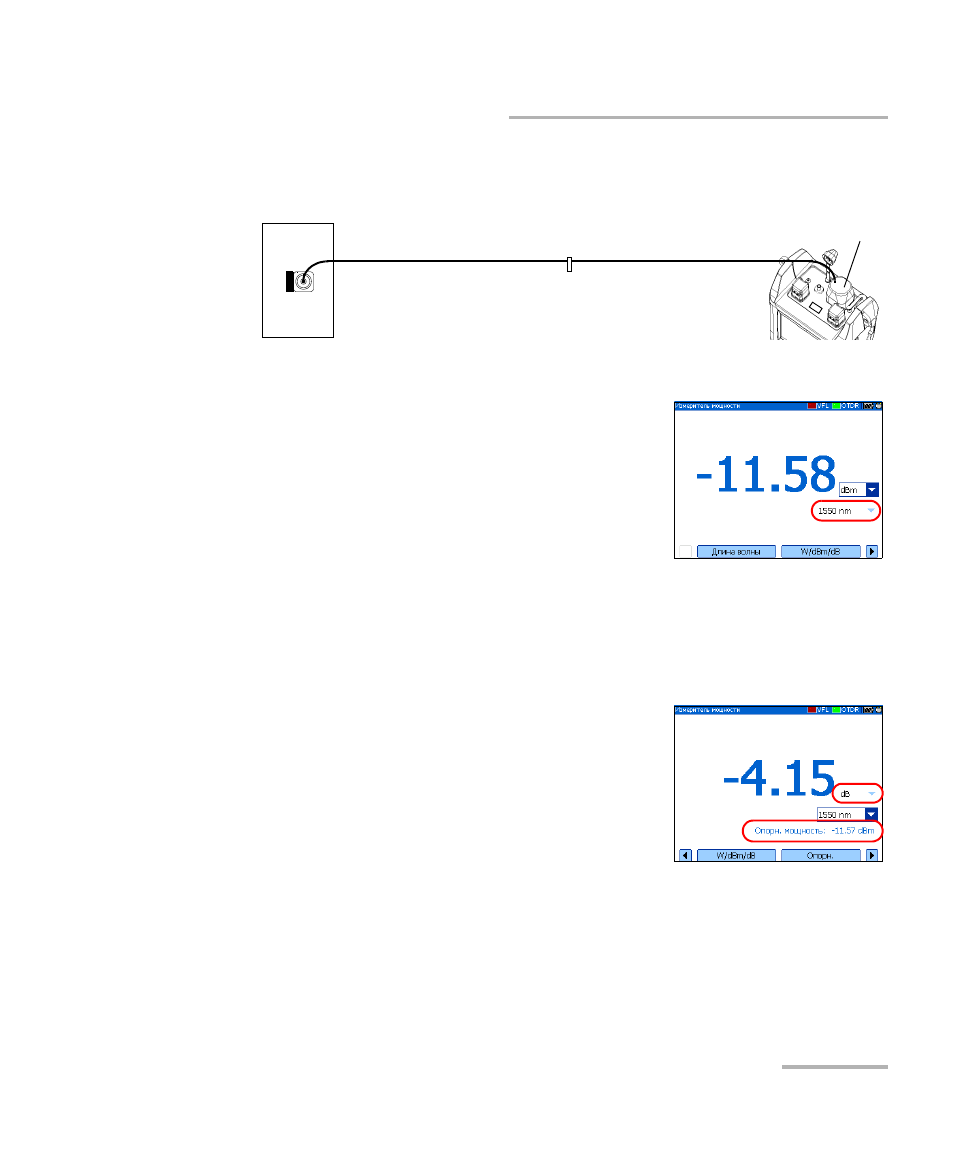

Измерение опорного значения между измерителем мощности и источником
³
Схема с двумя коммутационными шнурами опорного сигнала и
одним соединительным адаптером
4. Включите источник на необходимую длину волны.
5. Приведите в соответствие длину волны
измерителя мощности и длину волны
источника, выполнив следующие
действия.
Нажмите Длина волны (клавиши F1/F2)
для переключения между
измерителя мощности
(см. раздел Определение списка избранных длин волн на стр. 90).
6. Нажмите W/dBm/dB (клавиши F1/F2) пока не появится единица
измерения Дб, чтобы получить последнее сохраненное опорное
значение.
ИЛИ
Нажмите Опорн. (клавиши F1/F2)
для сохранения текущей мощности в
качестве нового опорного значения.
На дисплее отображается мощность
опорного сигнала (в дБм), и единица
измерения текущих потерь автоматически переключается на дБ.
7. Повторите процедуру для каждой длины волны, для которой
необходимо измерить опорное значение.
Источник
света
Измеритель
мощности
Адаптер
Опорные данные
опорного сигнала
Соединительный
USB/RS-232
Опорные данные
опорного сигнала
OUT (Вых.)
