Тестирование волокон
54 серии AXS-100
Тестирование волокон в Ручном (Расширенном) режиме
3. Нажмите Menu (Меню), выберите OTDR, затем нажмите кнопку
Enter.
4. Используйте стрелки влево/вправо, чтобы открыть Параметры,
затем откройте панель (клавиши F1/F2).
5. Выберите режим теста следующим образом:

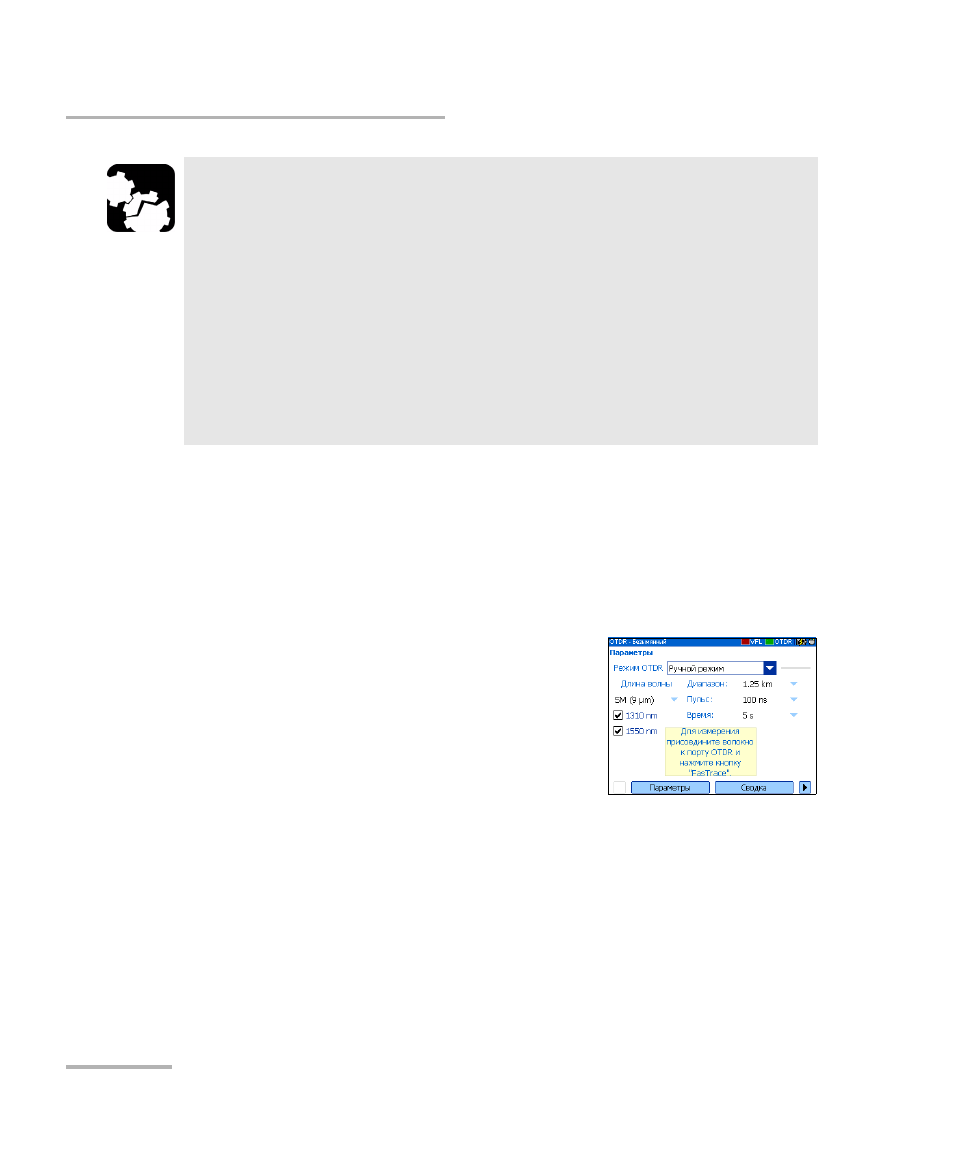

5a. С помощью стрелок выберите
список Режим OTDR, затем
нажмите кнопку Enter, чтобы
открыть его.
5b. Используйте стрелки вверх/вниз
для выбора режима Ручной режим,
затем нажмите кнопку Enter для
подтверждения.
П
РЕДОСТЕРЕЖЕНИЕ
Ни в коем случае не подключайте к порту OTDR активное
волокно без надлежащей настройки. Любая оптическая
мощность в диапазоне от –65 дБм до –40 дБм на входе
приведет к искажению измерения OTDR. Искажение измерения
зависит от выбранной длительности импульса.
Входящие сигналы мощностью более –20 дБм способны
полностью вывести из строя OTDR. Для получения
характеристик встроенного фильтра при тестировании
активного волокна обратитесь к характеристикам порта SM Live.
