Описание типов событий
148
серии AXS-100
Уровень ввода
Уровень ввода
Данное событие обозначает уровень вводимого в волокно сигнала.
³

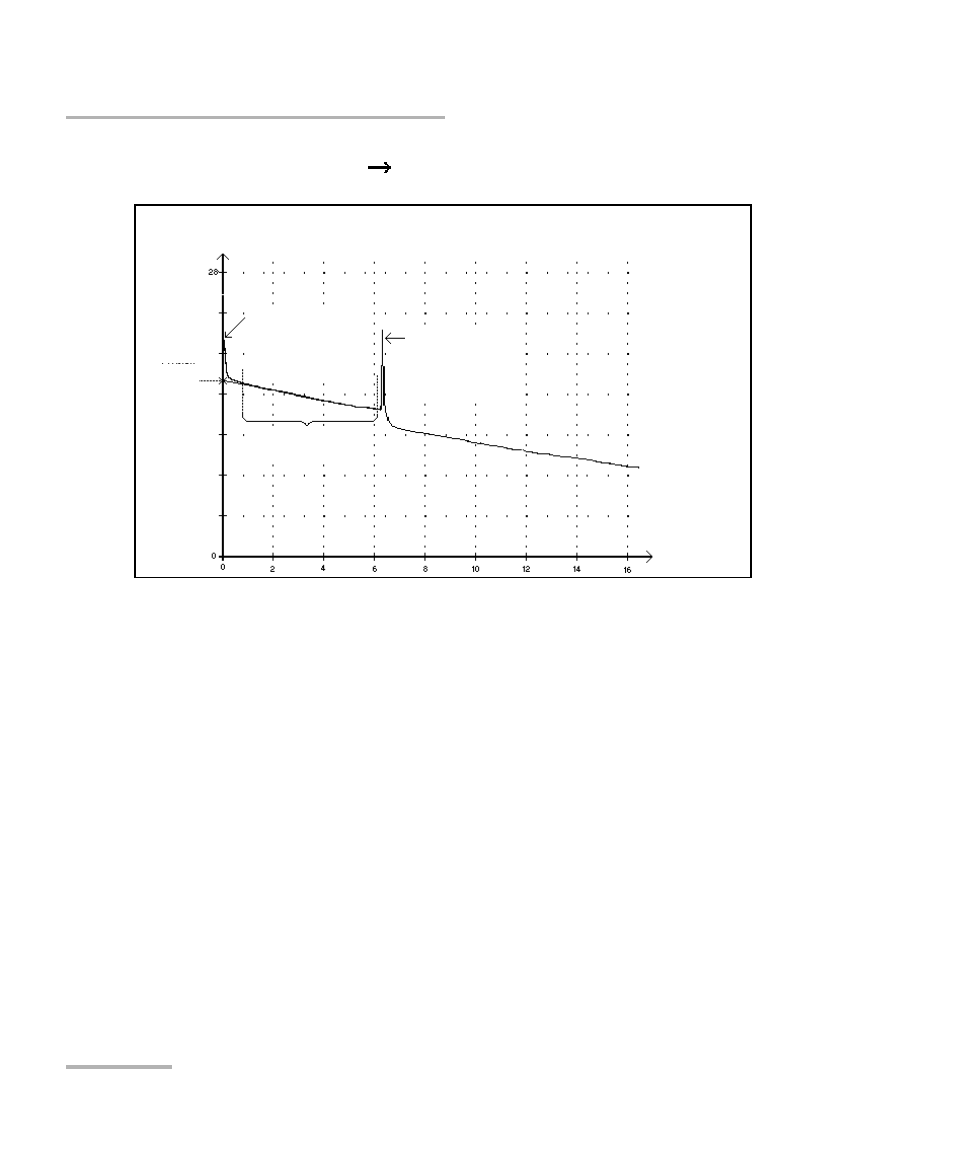

На рисунке выше показан способ измерения уровня ввода.
Прямая линия вычерчивается при помощи аппроксимации
по методу наименьших квадратов для согласования всех
точек трассировки в линейной области между первым и
вторым обнаруженными событиями.
Прямая линия проецируется на ось Y-(дБ) до пересечения с осью.
Точка пересечения обозначает уровень ввода.
³
<<<< в таблице событий обозначает, что уровень ввода слишком
низкий.
Мощность отраженного
сигнала (дБ)
Расстояние
(км)
Положение
события
«Уровень
ввода»
Второе
событие
Уровень
ввода
Линейный
участок
