Подключение акустических систем
Предупреждение:
Пожалуйста,
следуйте
инструкциям,
приведенным
ниже.
Несоблюдение
этих
рекомендаций
может
привести к поломке устройства и акустических систем.

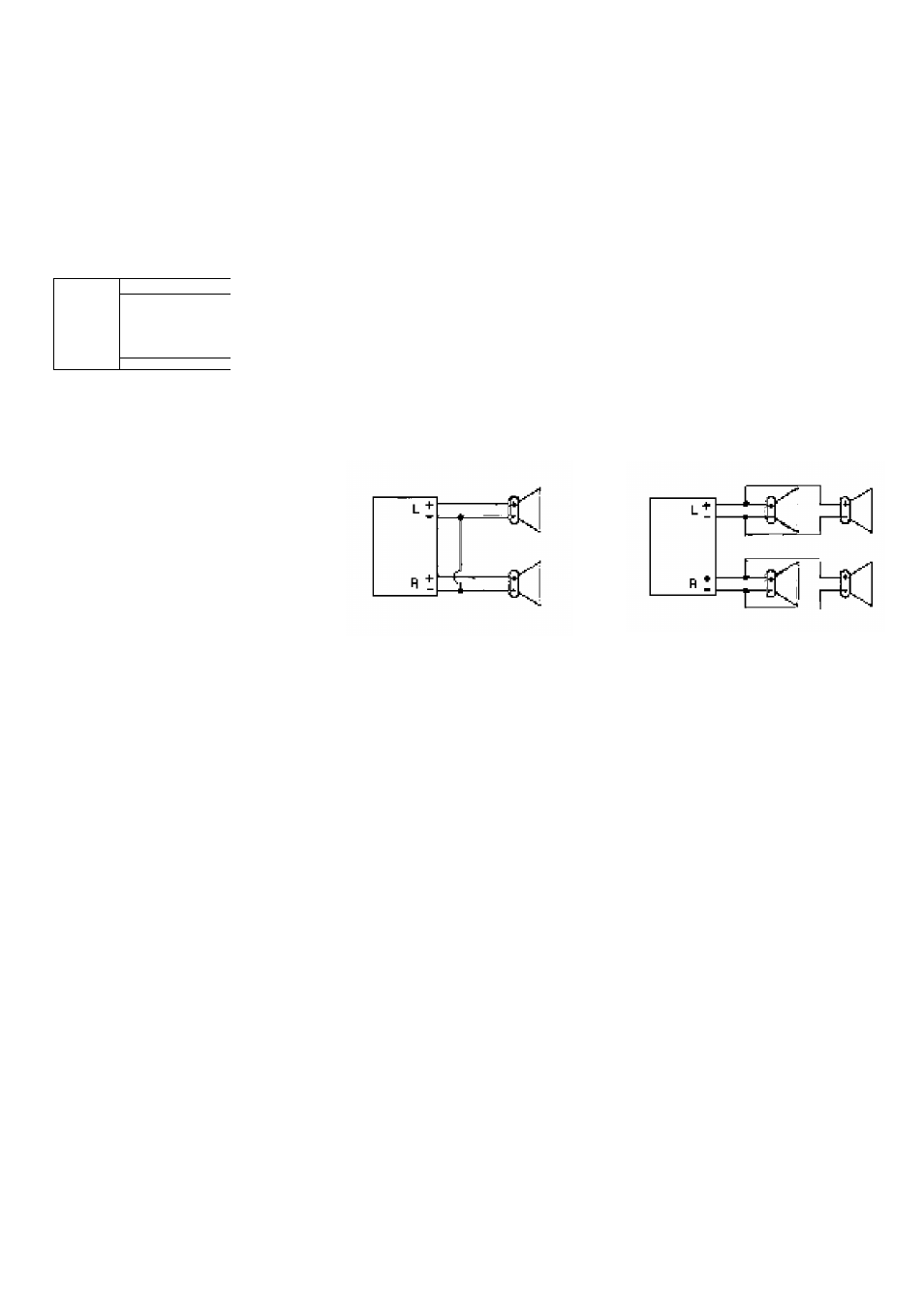

<Правильно>
(белый) .т-'
L +
1
(белый
'*^‘4
с черной полосой)
(серый)
R _ _______ ^___ п
(серый ■ ■■''V
с черной полосой)
' Используйте только акустические системы без заземления.
' Максимальная выходная мощность акустических систем должна составлять 50
Вт или больше. (При использовании дополнительного усилителя мощности
вход акустических систем должен превышать максимальный выход
усилителя.)
' Полное сопротивление акустической системы должно быть от 4 до 8 Ом.
' Данное устройство использует схему В1С1, поэтому каждая акустическая
система должна подключаться отдельно с помощью параллельных
изолированных проводов в виниловой оболочке.
' Акустические провода и усилитель мощности должны быть удалены на
расстояние около 30 см от антенны и удлинительного провода антенны.
-<Неправильно>-
+ 'Г
I
Шасси
Л
Никогда не подключайте провод
акустической системы к корпусу
автомобиля.
Не используйте акустические
системы 3-проводного типа, имеющие
общий провод заземления.
Не подключайте к одному комплекту
акустических проводов более одной
АС (кроме подключения к твитеру).
Плавкие предохранители
Используйте только плавкие предохранители с указанным номиналом (15 А). Использование разного рода заменителей
или предохранителей с большими параметрами, а также прямое подключение устройства без предохранителей может
вызвать возгорание или повреждение устройства.
Если замененный предохранитель сразу же сгорает, обратитесь в ближайший авторизованный сервисный центр
Panasonic.
