Подключение электрических проводов
Предупреждения:
• Перед подключением системы проверьте соединители,
имеющиеся в вашем автомобиле (см. меры
предосторожности, описанные ниже).
• Данное устройство предназначено для установки в
автомобиле, имеющем заземление отрицательного полюса
12-В источника постоянного тока.
• Во избежание повреждения устройства при выполнении
соединений строго следуйте схеме подключения проводов.
• Зачистите примерно 5 мм изоляции с концов проводов для
соединения (только для проводов с соединителями, не
отвечающими стандарту ISO).
• Не подключайте разъем питания к устройству до
завершения всех необходимых соединений.
• Во избежание короткого замыкания на шасси автомобиля
надежно заизолируйте все оголенные части проводов.
Скрутите все кабели в жгут и не допускайте
соприкосновения разъемов кабелей с металлическими
деталями автомобиля.________________________________________________
Меры предосторожности
(соединитель ISO)
• Конфигурация разъема питания должна соответствовать
стандарту ISO.
• В некоторых моделях автомобилей конфигурация разъемов
соединителей ISO может отличаться от стандарта ISO.
• Убедитесь, что конфигурация разъемов в вашем автомобиле
соответствует стандарту ISO.
• Для автомобилей типов А или В измените подсоединение
красного и желтого проводов, как показано на рисунке ниже.
•
После выполнения всех соединений следует заизолировать
детали, обозначенные на схеме звездочкой (#), при помощи
изоляционной ленты.
Примечание: По поводу автомобилей, не относящихся к
классам А и В, проконсультируйтесь в магазине,
специализирующемся на продаже этих автомобилей.
Стандарт ISO
А7
: IGN или АСС (переключаемый источник питания 12 В)
А^^-гД
Красный) ф
J
(Красный)
А4
(Желтый)
(Желтыи)
__ [Батарея 15 А |
А4
: Батарея (постоянный источник питания +12 В)
Автомобиль типа А
А7
: Батарея (постоянный источник питания +12 В)
I [^^
(Красный)
Н I
(
Желтый
) [Батарея 15 А
,,-л *
ф
(Красный)
(Желтый)
А4
: IGN или АСС (переключаемый источник питания 12 В)
Автомобиль типа В
А7
: Батарея (постоянный источник питания +12 В)
, (
К
ра
сный)
ф
____________(Красный)
■гтаг^—
(Желтый)
ф
(Желтый)
(Батарея 15 А ^
А4
: Нет подключения

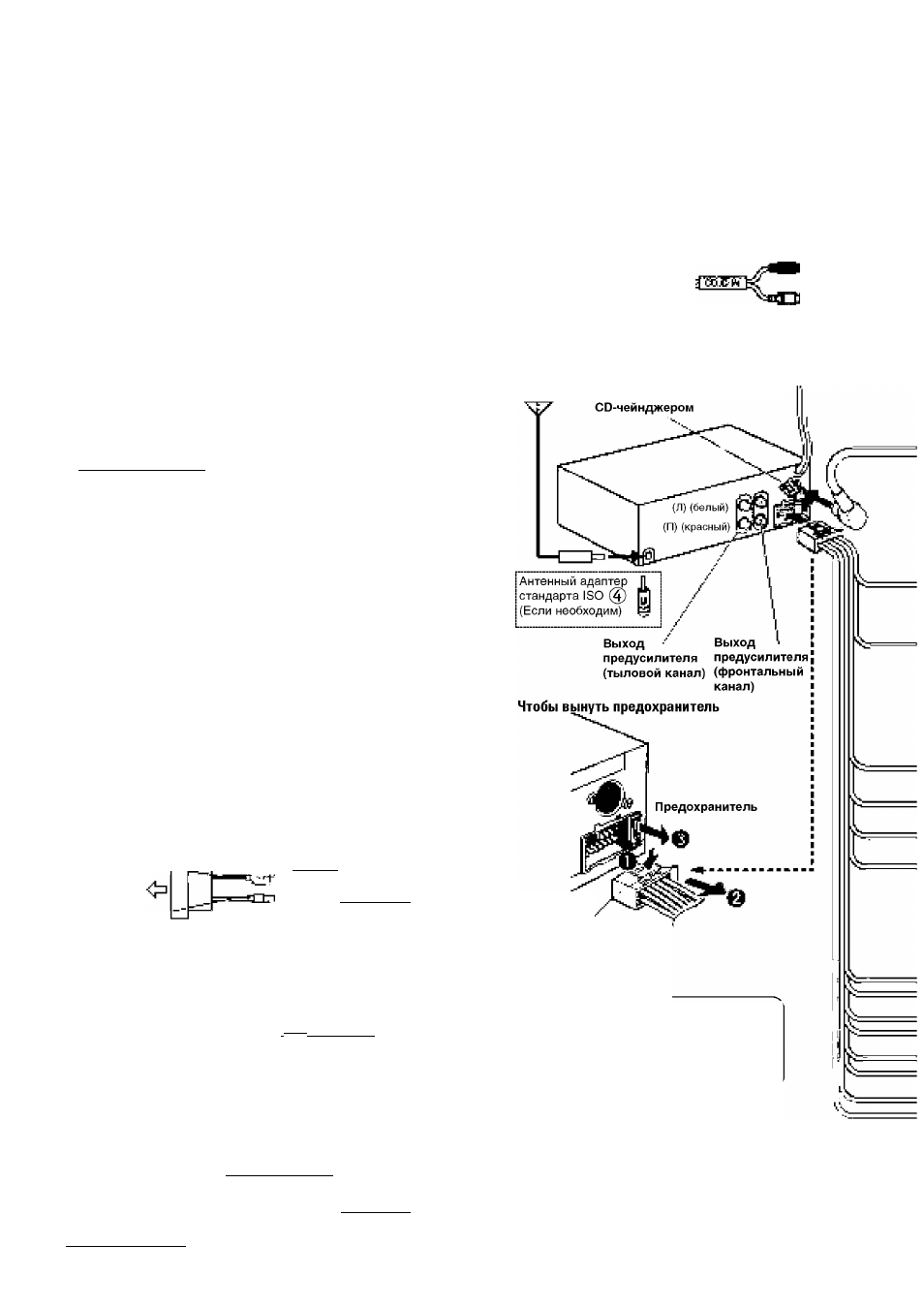

Схема подключения проводов
Пример: Подключение CD-чейнджера CX-DP880N (опционно
(П) (красный)
(Л) (белый)
=1)
"й_
Кабель RCA
Антенна Разъем для управления
Разъем силового и
акустического кабеля
Предохранитель 15 А
Если предохранитель (на задней
'
панели) часто перегорает, возможно, что-
то неисправно в устройстве. Обратитесь за
помощью в ближайший авторизованный
сервисный центр Panasonic.
