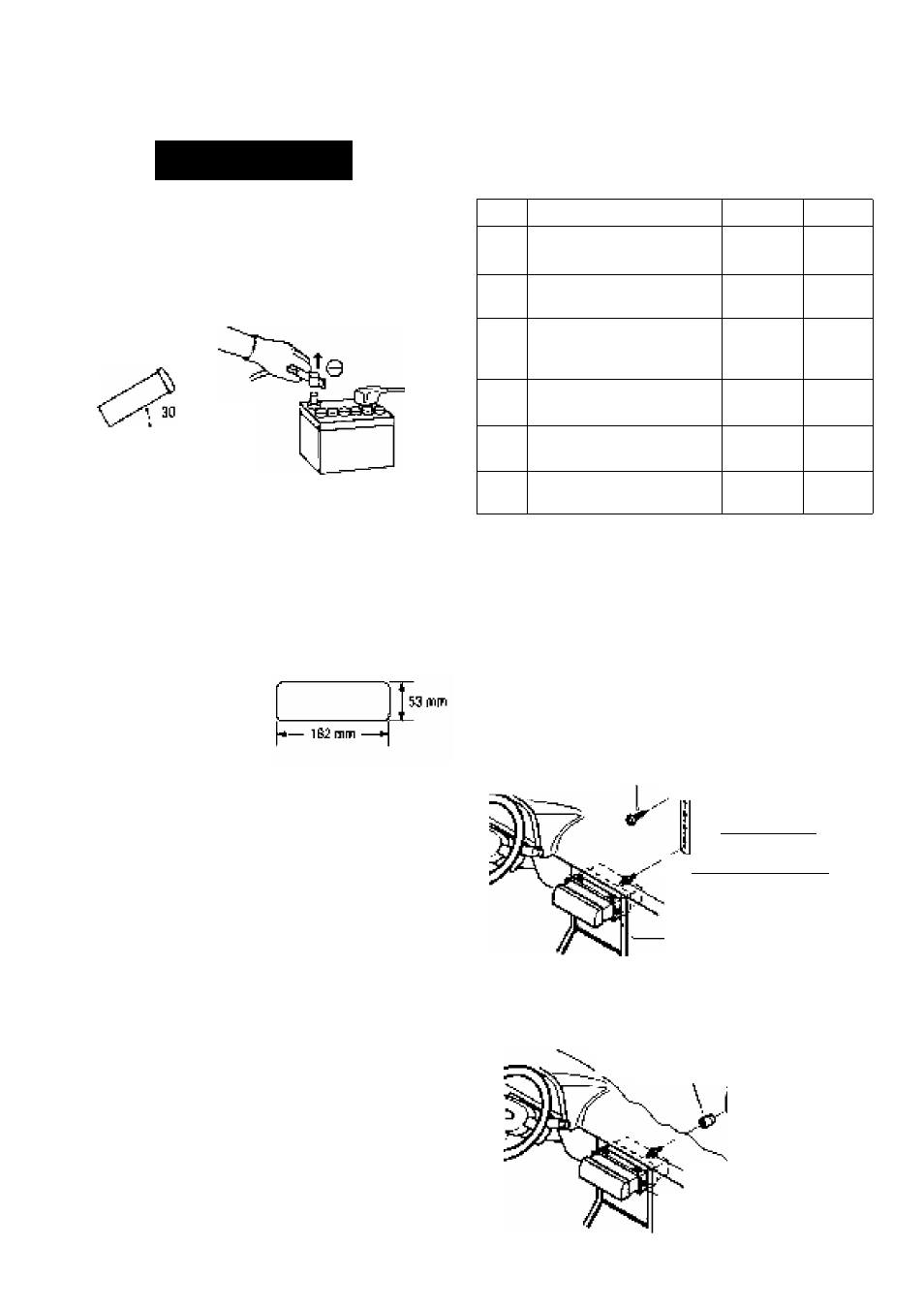

Инсталляция
Подготовка
• Перед инсталляцией проверьте работу радиоприемника
с антенной и акустическими системами.
• Отсоедините кабель от отрицательной (-) клеммы
аккумулятора (см. предупреждение ниже).
• Устройство должно быть установлено в горизонтальном
положении, передняя панель может быть наклонена под
удобным углом, но не более чем на 30 градусов.
или меньше
Предупреждение: Не отключайте клеммы
аккумуляторной батареи автомобиля, оснащенного
маршрутным или навигационным компьютером, так как
это приведет к стиранию всех установок, сохраненных
пользователем в памяти компьютера. Вместо этого
следует предпринять дополнительные меры
безопасности для предотвращения коротких замыканий
в процессе установки устройства.
Крепежная фурнитура, входящая в комплект
поставки
№ Наименование Рисунок Кол-во
Ф Монтажный кожух
%
1
Ф Крепежный болт (5 мм) 1
Ф Разъем силового и
акустического кабеля
1
@ Антенный адаптер ISO 1
Декоративная окантовка 1
® Пластины для демонтажа
О
2
Установка в приборной панели
Ниша для установки
Устройство может быть
установлено в любой приборной
панели, имеющей нишу,
соответствующую размерам,
указанным на рисунке справа.
Приборная панель должна быть толщиной 4,5 мм - 6 мм,
что необходимо для надежного крепления аппарата.
Меры предосторожности при установке
По возможности инсталляция устройства должна
производиться профессиональным установщиком
аудиоаппаратуры.
В случае возникновения трудностей при установке
обратитесь в ближайший авторизованный сервисный центр
Panasonic.
1. Данная система предназначена для работы только с
12-вольтовым источником постоянного тока
(аккумуляторной батареей) с заземлением
отрицательного полюса.
2. При выполнении электрических соединений строго
следуйте схеме (стр. 30), иначе можно повредить
устройство.
3. Кабель питания (красный) подключайте только после
выполнения всех соединений.
4. Проверьте, чтобы аккумуляторный провод (желтый) был
подсоединен к положительной клемме (+) батареи или к
разъему (ВАТ) блока предохранителей.
5. Во избежание короткого замыкания заизолируйте все
оголенные провода.
6. После инсталляции устройства тщательно закрепите все
провисающие провода.
7. Перед подключением к данному устройству
дополнительного оборудования внимательно прочтите
прилагающиеся к нему инструкции по установке и
подключению.
Методы фиксации задней части устройства
(а) Установка с использованием задней еперней планки
(не вх° дит в комплект) Перегородка между салоном
и моторным отсеком
3 мм
ж'
Самонарезающий винт
(опционный)
1 ^ Шестигранная гайка
■' (опционная)
\ Задняя опорная планка
(опционная)
Крепежный болт
■Ф
Монтажный кожух
(б) Установка с помощью резиновой прокладки
(не входит в комплект)
Резиновая прокладка
З адняя к р епе ж ная (приобретается отдельно)
скоба (имеется в ц
..автомобиле) . \
ф Крепежный болт
Ф Монтажный кожух
