CD-чейнджер
CX-DP880N (опционный)
• Данное устройство может быть подключено к
опционному CD-чейнджеру (CX-DP880N, CX-DP9061/
DP9060EN, CX-DP88N, CX-DP801/DP803EN или CX-
DP601EN) и опционному удлинительному кабелю.
• За подробностями обратитесь к ближайшему
авторизованному дилеру продукции Panasonic.
• Для подключения к CD-чейнджеру обратитесь к
инструкции по эксплуатации вашего CD-чейнджера
(CX-DP880N, CX-DP9061/ DP9060EN, CX-DP88N, CX-
DP801/DP803EN или CX-DP601EN).
7
J)
Удлинительный кабель
(DIN/BATT/RCA/GND)
(Поставляется с опционным CD-чейнджером)
Провод заземления
(черный)
Подсоединяется к зачищенному
металлическому участку шасси
автомобиля.
Кабель DIN
-T::fa------------ Аккумуляторный провод
(желтый)
К автомобильному аккумулятору для непрерывной
подачи +12 В постоянного тока.
С1: Провод внешнего приглушения звука
(оранжевый).
Telephone Mute:
Подключается к автомобильному проводу
приглушения звука при телефонном звонке (Telephone Mute).
Примечание:
Провод Telephone Mute предназначен только для
подключения к проводу приглушения звука радио. Выходной сигнал,
отличный от телефонного, не будет отключать звук.
Navi Mute:
Подключается к разъему Navi Mute автомобильной
навигационной системы Panasonic.
С3: Провод внешнего пульта ДУ
(коричневый с черной полосой)
Если вы используете внешний пульт ДУ от другого производителя,
перед подключением обратитесь за консультацией к производителю
этого изделия.
А7
(красный)
■■ А5*
(синий с белой полосой)

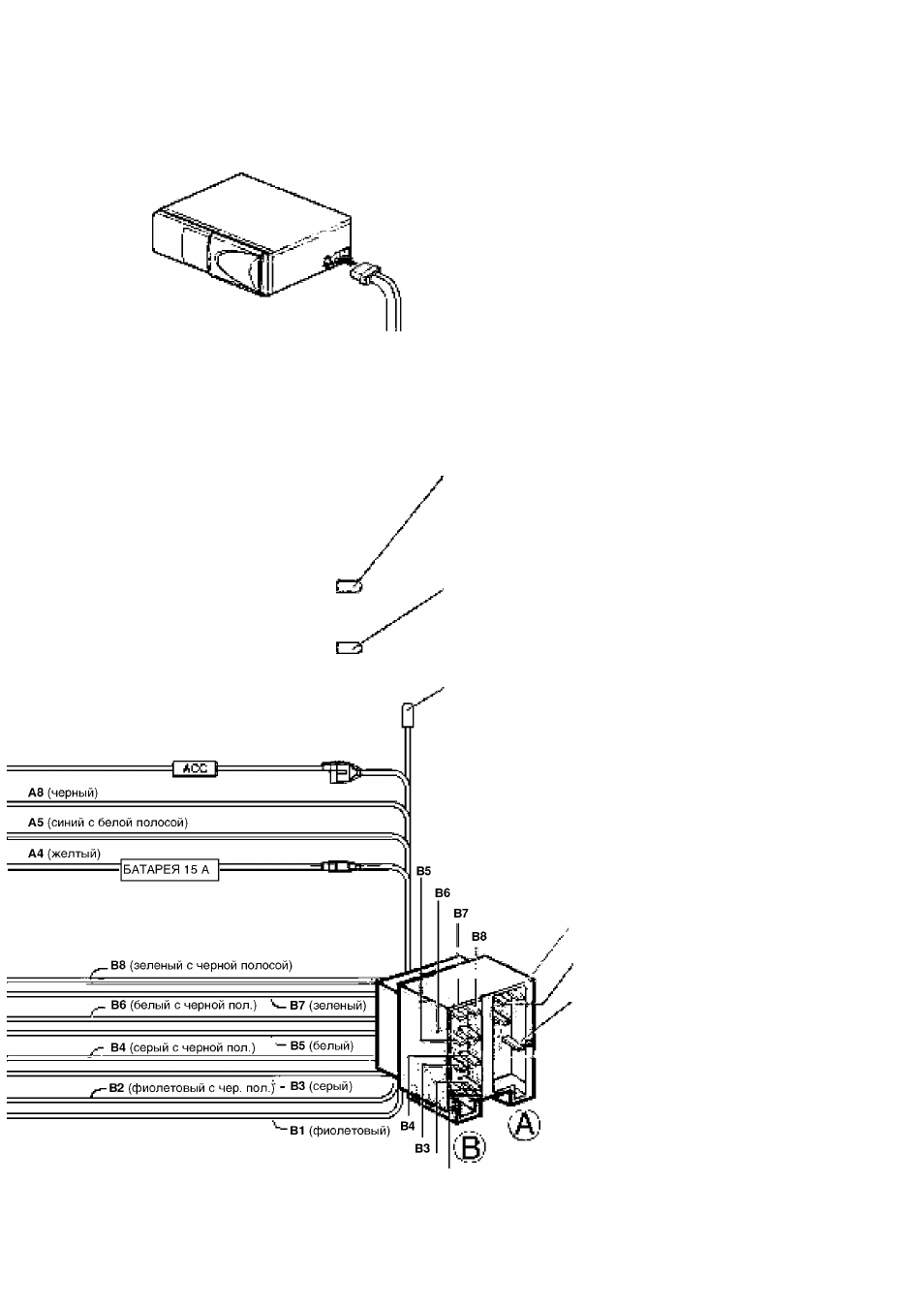

Провода динамиков
В1
В2
В8 : Левый тыловой динамик -
В7 : Левый тыловой динамик +
В6 : Левый фронтальный динамик -
В5 : Левый фронтальный динамик +
В4 : Правый фронтальный динамик -
В3 : Правый фронтальный динамик +
В2 : Правый тыловой динамик -
В1 : Правый тыловой динамик +
А8: Провод заземления
(черный)
Подсоединяется к зачищенному металлическому
участку шасси автомобиля.
А7: Провод питания (АСС или !ЗМ)
(красный)
К источнику питания АСС, +12 В постоянного тока
А4: Аккумуляторный провод
(желтый)
К автомобильному аккумулятору, непрерывная
подача +12 В постоянного тока
А5*: Провод управления реле
электроприводной антенны
(синий с белой
полосой)
К электроприводной антенне (макс. 500 мА)*.
Этот провод не предназначен для использования
с антенной, имеющей переключатель привода.
Примечание:
Электроприводная антенна
выдвигается автоматически при включении
устройства.
А5*
: Этот провод может использоваться в качестве провода управления реле как усилителя мощности, так и электроприводной
антенны, а также обоих устройств сразу. Однако его допустимая нагрузка по току не должна превышать 500 мА.
