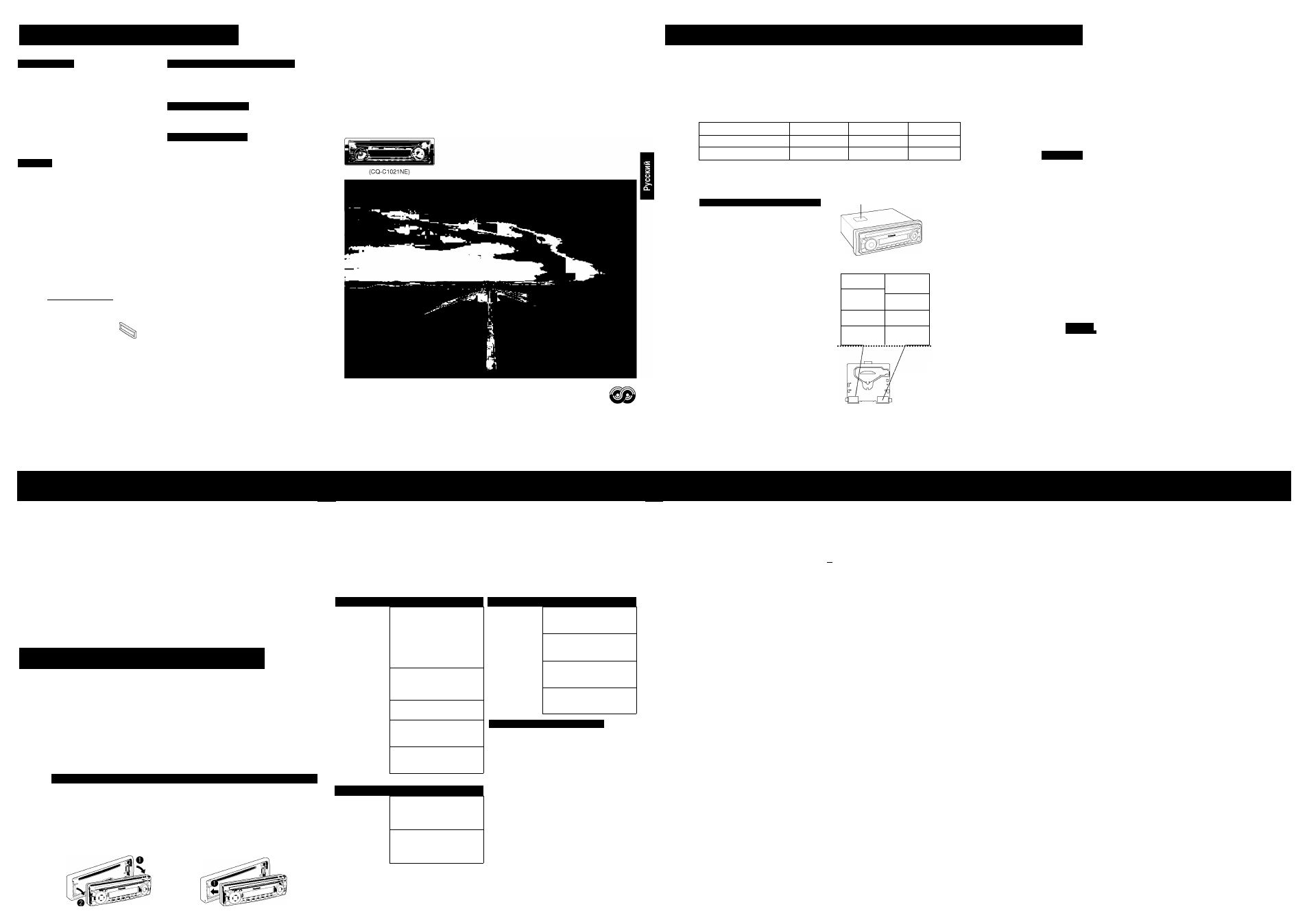

Panasonic CQ-C1021NE - Инструкция

Технические характеристики
Общие сведения
Питание
Регулировки тона (нижние частоты)
Регулировки тона (верхние частоты)
Потребляемый ток
Максимальная выходная мощность
Сопротивление катушки
громкоговорителя
Выходное напряжение предусилителя
Выходное сопротивление предусилителя
Размеры (Основной аппарат)
Масса (Основной аппарат)
Стереофонический 4M радиоприемник
CD-плеер
Частота стробирования
ЦАП
Тип звукоснимателя
Источник излучения
Длина волн
Частотная характеристика
Отношение сигнал/шум
Общее нелинейное искажение
Коэффициент детонации
Разнос каланов
12V{B}(11V{B}-16V{B}) пост. т.,
с заземленным отрицательным полюсом
±12 dB {дБ} (100 Н1|Гц|)
±12 dB {дБ} (10 kHz {кГц})
не более 2,5 А (в режиме CD,
с 4 громкоговорителями 0,5 W {Вт})
45 W {Вт} x 4 (4 Q {Ом})
4-8 П {Ом}
2,5 V {B} (в режиме CD, 1 kHz {кГц},
0dB {дБ})
200 П {Ом}
178(шир.) x 50(выс.) x 160(гл.) mm
{мм}
1,3 kg {кг}
8-кратная
1 DAC система
Astigma 3-лучевой
полупроводниковый лазер
790 nm
20 Hz {Гц}-20kHz{кГц}(±1 dB {дБ})
96 dB {дБ}
0,01 % (1 kHz {кГц})
ниже предела изменения
75 dB {дБ}
Диапазон частот
Реальная чувствительность
:87,5МИ1|МГц|-108 MHz |МГц|
: 6 dB/pV |дБ/рВ}
(отношение сигнал/шум 30 dB {дБ})
Переходное затухание между
стереоканалами : 35 dB {дБ} (при 1 kHz {кГц})
AM (MW) радиоприемник
Диапазон частот
Реальная чувствительность
:531 kHz {кГц} - 1 602 kHz {кГц}
: 28 dB/pV {дБ/рВ}
(отношение сигнал/шум 20 dB {дБ})
Panasonic
C D - п л е е р / p e c и в е p
CQ-C1021NE/C1011NE/C1001NE
Инструкция по эксплуатации
Перед чтением настоящей инструкции Подготовка
«Panasonic» приветствует Вас за выступление во все более растущую «семью» владельцев ее продукции.
Мы стараемся давать Вам преимущество электронной и механической техники, изготовленной с использованием тщательно отобранных
компонентов и собранной работниками, гордящимися репутацией, завоеванной нашей компанией благодаря их работам. Мы уверены, что этот
аппарат доставляет Вам удовольствия длительное время, и раз убедившись в качестве, ценности и надежности, которые мы положили в основу
аппарата, Вы будете гордиться членством в «семье» владельцев продукции нашей компании.
AM (LW) радиоприемник
Диапазон частот
Реальная чувствительность
: 153 kHz {кГц} - 279 kHz {кГц}
: 32 dB/pV {дБ/рВ}
(отношение сигнал/шум 20 dB {дБ})
Примечания:
• Технические характеристики и конструкция могут быть
изменены без предварительного извещения вследствие
усовершенствования.
• Некоторые рисунки и иллюстрации в данной инструкции могут
отличаться от реального аппарата.
Аксессуары
Инструкция по эксплуатации
(Polska : YFM284C462ZA)
(Cestina : YFM284C463ZA)
(Magyar : YFM284C464ZA)
(Русский : YFM284C465ZA)
Кол-во: 1 Набор
Инструкция по монтажу
(YFM284C468ZA)
Кол-во: 1
Пластина снятия стопорения
(ГХ0214С3852А)
Кол-во: 2
Монтажный болт
(YEJV014C002N)
Кол-во: 1
Mонтажная рама
(FX0214C384ZA)
Кол-во: 1
□
Гарантийная карточка
Кол-во: 1
Обрамление
(YFC054C079ZA)
Кол-во: 1
Примечания:
• В кавычках под наименованием
каждого элемента принадлежностей
указан номер детали для
техобслуживания и ремонта.
• Конструкция принадлежностей и их
номера могут быть изменены без
предварительного извещения
вследствие усовершенствования.
• Обрамление и монтажная рама
смонтированы на аппарат при отгрузке.
Силовой разъем
(YEAJ02874)
Кол-во: 1
СО
^ I
2 g
со
го
Q.
Matsushita Electric Industrial Co., Ltd.
Web Site: http://www.panasonic.co.jp/global/
П COMPACT
шйёй
DIGITAL AUDIO
• Перед началом эксплуатации просим прочитать настоящую инструкцию внимательно и хранить ее на пользование на будущее.
0>
с:
а>
сс
со
а>
о
X
о.
а>
со
го
Данная инструкция по эксплуатацию общая для моделей СО-С1021МБ, СО-С1011МБ и СО-С1001МБ. Нас всех иллюстрациях
инструкции изображена модель СО-С1021МБ, если иное особо не оговорено. Ниже в таблице приведены разницы между 3
моделями.
^ ^^Модели
Параметры -------------------- ~
CQ-C1021NE CQ-C1011NE CQ-C1001NE
Цвет индикации на дисплее Синий Черный Черный
Цвет подсвета кнопок/отсека для дисков Красный Красный Зеленый
Таблички с надписью и их расположение
ВНИМАНИЕ:
ЛАЗЕРНОЕ ИЗЛУЧЕНИЕ ПРИ ОТКРЫТИИ. НЕ
СМОТРЕТЬ ПРЯМО НА ЛУЧ. Ч
/!\ Внимание
В данном изделии применяют лазер.
Регулировка, настройка или выполнение
операций иным способом, чем описано в этой
инструкции, может привести к опасному
радиоактивному облучению.
Нельзя разбирать или пытаться
переделывать аппарат своими силами.
Данный аппарат снабжен сложной системой,
обеспечивающей считывание информации с
поверхности компакт-диска с помощью лазерного
луча. Лазерный источник скрыт надежно, чтобы лучи
не выходили за пределы корпуса. Поэтому, нельзя
попытаться разобрать плеер или переделать любую
его часть. В противном случае Вы можете
подвергаться воздействию лазерных лучей и опасного
напряжения.
ЛАЗЕРНОЕ ИЗДЕЛИЕ КЛАССА 1
Предупредительная табличка:
CAUTION - LASER RA­
DIATION WHEN OPEN.
AVOID EXPOSURE TO
BEAM.
VAROITUS - LASER-
SÄTEILYVAARA
AVATTAESSA. VARO
ALTISTUMISTA
SÄTEELLE.
VORSICHT - LASER­
STRAHLUNG, WENN
GEÖFFNET. vermeiden
SIE EIN AUSSETZEN
GEGENÜBER DEM
LASERSTRAHL.
FÖRSIKTIGHET -
LASERSTRÀLNING I
ÖPPNAT LÄGE. UNDVIK
ATT UTSÄTTAS FÖR
STRÀLEN.
ATTENTION -
RAYONNEMENT LASER
SI OUVERT, EVITER
TOUTE EXPOSITION AU
FAISCEAU. ADVARSEL - LASER-
STRÀLING. UNNGÀ
EKSPONERING FOR
STRÀLEN VED ÀPNING.
ADVARSEL- LASER
UDSENDES NAR DER
ER ABNET. UNDGA
UDSÆTTELSE FOR
STRALER.
ВНИМАНИЕ - ЛАЗЕРНОЕ
ИЗЛУЧЕНИЕ ПРИ
ОТКРЫТИИ. ИЗБЕЖАТЬ
ВОЗДЕЙСТВИЯ ЛАЗЕРНОГО
ИЗЛУЧЕНИЯ.
Дисковод в сборе
(в аппарате, верхняя сторона)
ш
о
о
го
I
о
о.
t—
о
го
Часы работают по принципу 24-часовой системы.
Примечания:
• Настройку часов производят, когда индикация “N0
СТ”показана на дисплее.
• При приеме передачи системы радиоинформации по
ЧМ часы настраиваются автоматически посредством
функции настройки текущего времени.
• Для быстрого изменения цифр удерживают [<] или
[>] нажатой.
1 Выбирают режим АМ-радиоприемника. (а
“Радиоприемник (АМ [LW/MW]/ЧM)”)
!
ЛЛ СЦ1~>
I I
2 Нажимают [DISP] (CT) и удерживают ее
нажатой более 2 секунд.
Мигает цифра,
показывающая час
3 Регулируют час.
Час введен
[>]: для перевода часа вперед
[]]: для перевода часа назад
4 Нажимают [DISP] (CT).
Мигает цифра,
показывающая минуту
5 Регулируют минуту.
Минута введена
[>]: для перевода минуты вперед
[]]: для перевода минуты назад
6 Нажимают [DISP] (CT).
S- /5 Конец регулировки
YFM284C465ZB TAMACO1004-1124 Oттиcк в Kитaйcкий
Техническое обслуживание
1
Дефектовка
1
Информация о безопасности
Данный аппарат конструирован и изготовлен таким образом, чтобы свести объем работ по техобслуживанию к
минимуму. Для текущей очистки внешней поверхности применяют мягкую ткань. Ни в коем случае нельзя
применять бензин, разбавитель или другие растворители.
Когда подозревается неисправность
Следует проверить и принять меры, описанные ниже.
Если принятие указанных мер не устраняет неисправности,
рекомендуется обратиться в ближайший авторизованный сервисный
центр «Panasonic». Техобслуживание аппарата должен производить
квалифицированный персонал. Просим поручать работы по проверке
и ремонту профессионалам. «Panasonic» не несет на себе
ответственности за аварии, вызываемые невыполнением нужной
проверки или осуществлением ремонта собственными силами
пользователя.
При перегорании плавких предохранителей следует обратиться к Вашему дилеру или i
сервисный центр «Panasonic».
ближайший авторизованный
о
et
а>
^кПредупреждение
• Надо применять плавкие предохранители установленного номинала (15 А). Применение заменителей или
предохранителей большего номинала, либо непосредственное соединение аппарата без предохранителей может
привести к пожару или повреждению аппарата. Если новый предохранитель сразу перегорит, следует обратиться i
ближайший авторизованный сервисный центр «Panasonic».
Система предотвращения кражи
Данный аппарат снабжен съемной лицевой панелью. При снятии лицевой панели становится невозможным управление аппаратом.
с:
о>
X
го
о
ш
0>
с:
го
0>
I-
о;
X
О
/?\ Внимание
• Данная лицевая панель не выполнена в
водонепроницаемом исполнении. Нельзя подвергать ее
воздействию воды или чрезмерной влаги.
• Снятие лицевой панели нельзя производить во время
вождения.
• Нельзя помещать лицевую панель на приборный щиток
или место около него, где температура поднимается до
высокого уровня.
• Нельзя трогать контакты на лицевой панели или
основном аппарате, так как это может привести к
ухудшению электрического контакта.
• Очищают контакты чистой и сухой тканью от грязи или
посторонних веществ, попавшие на них.
к ________________________________________________________________________________________________________________ ^
Снятие 1 1 Mонтаж
1 Отключают питание.
2 Нажимают ^т]. Лицевая панель открывается.
3 Перемещают ее на себя.
1 Фиксируют левый конец панели на место.
2 Прижимают правый конец панели к корпусу
аппарата до щелчка.
2
Неисправность Принимаемые меры
Общее
Нет питания
• Запустить двигатель. (Или перевести
выключатель зажигания в положение АСС.)
• Проверить электропроводку. (батарейный провод,
силовой провод, заземляющий провод и др.)
• Плавкий предохранитель перегорел (обратиться в
ближайший сервисный центр «Panasonic»).
• Обратиться к профессиональному электрику за
заменой.
• Надо применять плавкий предохранитель
заданного номинала.
Нет звука ^
• Отключить функцию приглушения звука.
• Проверить электропроводку.
• Не включить аппарат, пока роса не
исчезнет.
Посторонний А
шум 7
• Проверить заземление.
Нет звука из левого, .
правого, переднего или |»
заднего громкоговорителя ^
• Регулируют баланс прав./лев. и баланс
фронт/тыл.
• Проверить электропроводку.
Левый и правый .
каналы перепутаны
местами.
• Подсоединить проводы
громкоговорителей правильно.
Радиоприемник
4астые \
• Настроить на другую станцию с более
сильным сигналом.
помехи 7 • Проверить заземление в месте монтажа
антенны.
Стерты
предустановл
енные данные
• При отсоединении провода от силового
разъема или батареи
предустановленные данные стираются и
установки по умолчанию
восстанавливаются.
ik Предупреждение
• Не следует продолжать эксплуатацию аппарата при
возникновении ненормального состояния (например, без
звука, или с дымом или посторонним запахом), так как это
может привести к воспламенению или поражению током. В
таком случае надо немедленно прекратить работу аппарата и
обратиться к Вашему дилеру.
• Ни в коем случае нельзя пытаться самому отремонтировать
аппарат, так как это сопровождается большой опасностью.
Неисправность Принимаемые меры
Плеер
Нет звука, или диск .
автоматически р
выбрасывается '
• Вставить диск правильно.
• Очистить диск.
Пропуск звука,
плохое качество • Очистить диск.
звучания
Пропуск звука . • Угол монтажа не должен превышать 30
под действием Ш град.
вибрации ^ • Зафиксировать аппарат.
Диск не может ^
выталкиваться ▼
• Нажимают [ Д ] . Если диск все еще не
выталкивается, обратиться в ближайший
сервисный центр «Panasonic».
Сообщения об ошибках на дисплее
» (Диск выбрасывается автоматически.)
Диск загрязнен, либо вставлен вверх
дном.
Диск имеет царапины.
• Проверить диск.
Не работает по какой-либо причине.
• Если при этом нормальная работа не
восстановлена, следует обратиться в
ближайший сервисный центр
«Panasonic» за ремонтом.
■ Перед началом эксплуатации настоящего аппарата и всех
других элементов Вашей автомобильной аудиотехники просим
внимательно прочитать соответствующие инструкции по
эксплуатации. Они содержат указания по безопасному и
эффективному пользованию аппаратом. «Panasonic» не несет
на себе ответственности за проблемы, вызываемые
несоблюдением указаний, приведенных в данной инструкции.
■ В данном инструкции используются пиктограммы с целью
указать способ безопасного пользования аппаратом и
предупредить Вас о возможных опасностях, вызываемых
ошибками в соединениях и эксплуатации. Ниже приведено
пояснение к пиктограммам. Для пользования настоящей
инструкцией и аппаратом надлежащим образом очень важно,
чтобы Вы полностью понимали значения этих пиктограмм.
А Данной пиктограммой отмечены важные указания
по эксплуатации и монтажу. Несоблюдение этих
Пп еду пп ежде н« е указаний может привести к серьезной травме или
р д у р ж д гибели.
Данной пиктограммой отмечены важные указания
/ ! \ по эксплуатации и монтажу. Несоблюдение этих
Внимание указаний может привести к травме или
материальному повреждению.
Д Предупреждение
При пользовании данным аппаратом следует
соблюдать следующие правила.
□ Водитель не должен смотреть на дисплей или
управлять аппаратом во время езды.
Просмотр дисплея или управление аппаратом отвлекает
внимание водителя от дороги, что может стать причиной
дорожной аварии. При просмотре дисплея или управлении
аппаратом непременно надо остановить машину в
безопасном месте и включить стояночный тормоз.
□ Следует использовать подходящий источник
питания.
Настоящий аппарат рассчитан на работу на постоянном токе
напряжением 12 V {В} с соединением отрицательного
вывода батареи с массой. Ни в коем случае нельзя
использовать иную батарейную систему для данного
аппарата, особенно систему на постоянном токе
напряжением 24 V {В}.
□ Защищать механизм привода диска.
Нельзя вставлять посторонние предметы в отсек для дисков.
□ Нельзя разбирать или переделывать аппарат.
Нельзя разбирать, переделывать, или пытаться
ремонтировать аппарат своими силами. Монтаж аппарата на
крышке пневмоподушки или в месте, где он может
препятствовать ее срабатыванию, запрещается.
□ Нельзя управлять аппаратом, когда он вышел из
строя.
Когда аппарат вышел из строя (нет питания, нет звука), либо
он находится в ненормальном состоянии (в нем находятся
посторонние предметы, он подвергается действию воды,
подается дым или запах), надо немедленно выключить его и
обратиться к дилеру.
□ Замену плавких предохранителей должен
производить квалифицированный персонал по
техобслуживанию.
При перегорании плавкого предохранителя, устранив
причину, дают квалифицированному инженеру по
техобслуживанию заменить его предохранителем,
нормализованного для данного аппарата. Произведение
замены ненадлежащим образом может привести к
возникновению дыма, пожару и повреждению аппарата.
При монтаже аппарата необходимо
соблюдать следующие правила.
□ Перед монтажом отсоединяют провод от
отрицательного (-) вывода батареи.
Прокладка электропроводки и монтаж без отсоединения
провода от отрицательного (-) вывода батареи может
повлечь за собой короткое замыкание, что в свою очередь
может вызвать удар током и травмы.
В отдельных автомобилях предусмотрена система
электрической безопасности, для которой установлен
специальный порядок отсоединения батареи.
НЕСОБЛЮДЕНИЕ ПОРЯДКА МОЖЕТ ПРИВЕСТИ К
НЕОЖИДАННОМУ СРАБАТЫВАНИЮ СИСТЕМЫ
ЭЛЕКТРИЧЕСКОЙ БЕЗОПАСНОСТИ, МОГУЩЕМУ
ВЫЗВАТЬ ПОВРЕЖДЕНИЕ АВТОМОБИЛЯ, ТРАВМЫ ИЛИ
ДАЖЕ ГИБЕЛЬ ЛЮДЕЙ.
□ Нив коем случае нельзя использовать элементы,
связанные с обеспечением безопасности, для
монтажа, заземления или других подобных
назначений.
Нельзя использовать элементы автомобиля, связанные с
обеспечением безопасности (топливный бак, тормоз,
подвеска, рулевое колесо, педали, пневмоподушка и др.),
для прокладки электропроводки или прикрепления аппарата
или его аксессуаров.
□ Монтаж аппарата на крышке пневмодушки или в
месте, где он мешает срабатыванию пневмодушки,
запрещается.
□ Перед монтажом аппарата проверяют
трубопровод, бензобак и другие элементы.
При обработке отверстия в шасси автомобиля для
прикрепления аппарата или прокладки электропроводки для
него надо заранее подтвердить, где находятся пучок
проводов, бензобак и электропроводка для автомобиля.
Убедившись в безопасности, обрабатывают отверстие с
наружной стороны.
□ Нельзя монтировать аппарат в месте, где он
ограничивает поле зрения.
□ Нельзя разветвлять шнур питания для снабжения
другого устройства питанием.
□ После монтажа и прокладки электропроводки
следует проверять нормальную работу других
электрических устройств.
Продолжение эксплуатации этих устройств в ненормальном
состоянии может повлечь за собой пожар, удар током или
дорожную аварию.
□ В случае монтажа на автомобиле, снабженном
пневмоподушкой, необходимо заранее убедиться
в соблюдении предупредительных указаний
автомобилестроителя.
□ Убеждаются в том, что проводы не мешают
управлению автомобилем или входу/выходу
водителя и пассажиров.
□ Изолируют все открытые проводы для
предотвращения короткого замыкания.
ДВнимание
При пользовании данным аппаратом следует
соблюдать следующие правила.
□ Поддерживать громкость звучания на подходящем
уровне.
Во время езды поддерживают громкость звучания на
достаточно низком уровне, чтобы не отвлекаться от
дорожного движения.
□ Данный аппарат предназначен исключительно для
работы в автомобиле.
□ Нельзя давать аппарату работать длительное
время при неработающем двигателе.
Эксплуатация аудиотехники в течение длительного времени
при неработающем двигателе разряжает батарею.
□ Нельзя подвергать аппарат воздействию прямых
солнечных лучей или чрезмерного тепла.
В противном случае температура внутри аппарата
повышается, что может повлечь за собой возникновение
дыма, пожар или другое повреждение аппарата.
□ Нельзя использовать аппарат в месте, где он
подвергается воздействию воды, влаги или пыли.
Подвергание аппарат воздействию воды, влаги или пыли
может привести к возникновению дыма, пожару или
повреждению аппарата. Следует сберегать аппарат от
попадания воды особенно во время мойки автомобиля или в
дождливые дни.
При монтаже аппарата необходимо
соблюдать следующие правила.
□ Прокладку электропроводки и монтаж аппарата
должен производить квалифицированный
персонал по техобслуживанию.
Для монтажа данного аппарата требуются специальные
навыки и опыт. Для обеспечения максимальной
безопасности следует поручить монтажные работы Вашему
дилеру. «Panasonic» не отвечает за проблемы, которые
возникают в результате монтажа аппарата собственными
силами пользователя.
□ Соблюдать указания при монтаже и прокладки
электропроводки для аппарата.
Несоблюдение указаний по монтажу и прокладке
электропроводки может привести к несчастному случаю или
пожару.
□ Проявлять осторожность, чтобы не повредить
проводы.
При прокладке электропроводки следует проявлять
осторожность, чтобы не повредить проводы. Надо избежать
их зацепления за шасси, винты и движущиеся элементы,
такие, как направляющие сиденья. Нельзя царапать, сильно
тянуть, гнуть или скручивать проводы. Нельзя прокладывать
их рядом с источником тепла или под тяжелым предметом.
При прокладке проводов на острых металлических кромках
следует защищать их путем намотки на них виниловой
лентой или аналогичным способом.
□ Для монтажа использовать назначенные для этого
детали и инструменты.
Для монтажа аппарата необходимо использовать особо
поставленные или назначенные для этого детали и
подходящие инструменты. Использование иных деталей или
инструментов может привести к внутреннему повреждению
аппарата. Некачественный монтаж может повлечь за собой
несчастный случай, отказ или пожар.
□ Нельзя закрывать вентиляционное отверстие или
охлаждающую плиту аппарата.
Закрывание этих элементов влечет за собой перегрев
аппарата, что может вызвать пожар или другое
повреждение.
□ Нельзя монтировать аппарат в месте, где он
может находится под воздействием сильных
вибраций или в нестабильном состоянии.
Нельзя монтировать аппарат на наклонную или сильно
искривленную поверхность. При неустойчивом монтаже
аппарат может отпасть во время езды, что в свою очередь
может вызвать аварию или травмы.
□ Угол монтажа
Данный аппарат должен быть смонтирован горизонтально
передней стороной вверх под удобным углом, но не более 30
градусов.
Пользователь должен помнить, что в некоторых регионах
действуют ограничения на способ и место монтажа
аппарата. Следует обратиться к Вашему дилеру за
подробностями.
□ Следует надеть перчатки для безопасности.
Следует убедиться, что монтаж электропроводок
завершен до монтажа аппарата.
□ Во избежание повреждения аппарата не следует
подсоединить силовой разъем до полного
завершения монтажа электропроводок.
□ Нельзя подсоединять два и более
громкоговорителя к одному набору выводных
проводов громкоговорителя. (за исключением
случая подсоединения к твитеру)
С
“Установленный производителем в
порядке п.2 ст.5 Федерального Закона РФ
“О защите прав потребителей” срок
службы для данного изделия равен 7
годам с даты производства при условии,
что изделие используется в строгом
соответствие с настоящей инструкцией по
эксплуатации и применимыми
техническими стандартами.”
