Усложненные операции

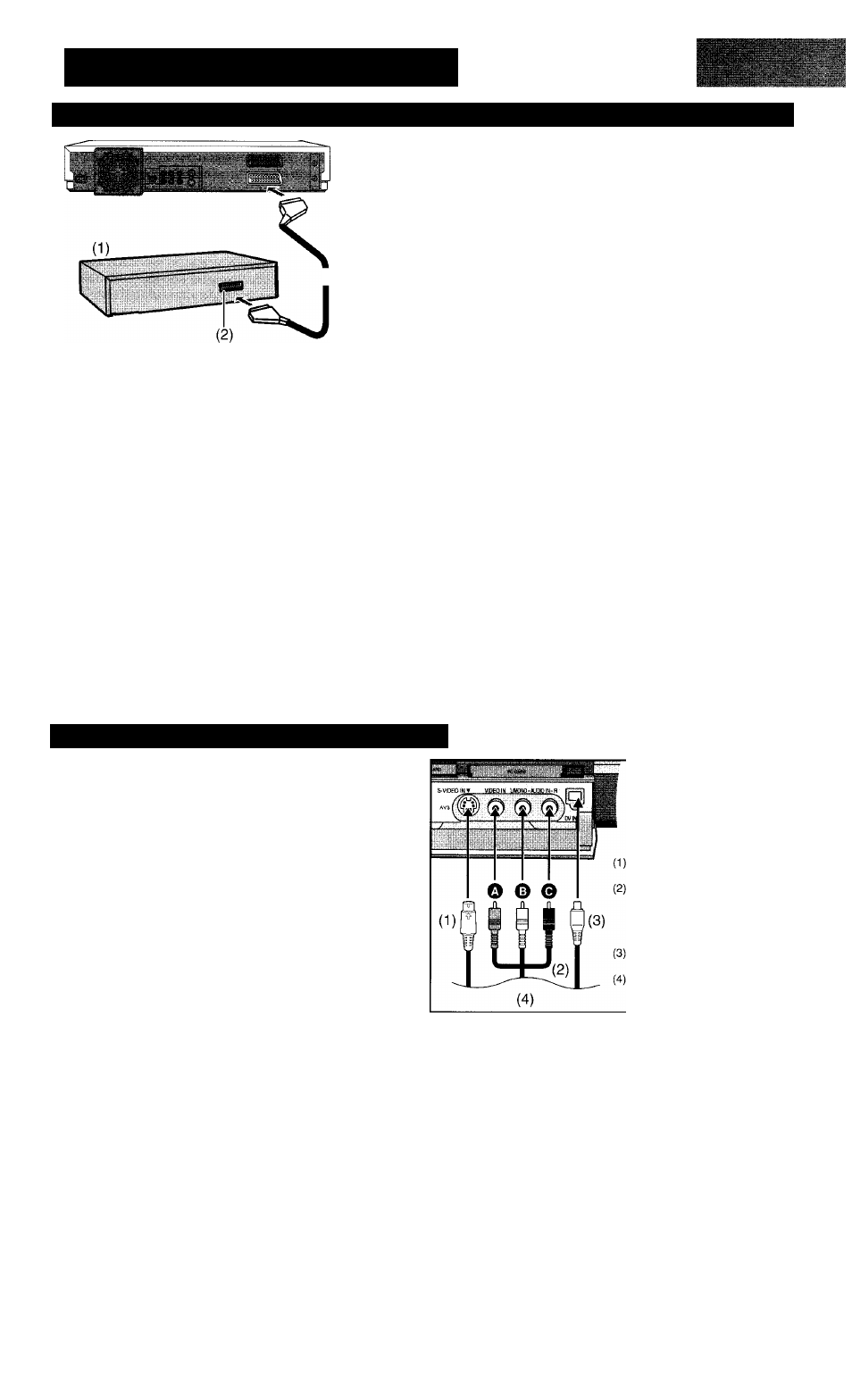

Подключение декодера, спутникого приемника или цифрового приемника
-(3)
(1) Декодер, спутниковый приемник или цифровой приемник
(не входят в комплект поставки)
(2) 21-контактный разъем Scart
(3) 21-контактный кабель Scart
(не входит в комплект поставки)
Подключите 21-контактный кабель Scart (не входит в
комплект поставки) к 21-контактному разъему AV2
Scart на магнитофоне и к 21-контактному разъему Scart
на декодере, спутниковом приемнике или цифровом
приемнике.
Подсоединить сетевой шнур декодера спутникого
приемника или цифрового приемника к сети перем.
тока.
• Если вы подсоединили другое устройство, имеющее выход
RGB, к гнезду AV2 магнитофона, то выходной сигнал этого
устройства должен быть настроен на RGB, когда “Ввод
AV2” установлен на “RGB“, (стр. 125)
Примечание для декодера
• Под декодером здесь понимается устройство,
используемое для декодирования кодированного вещания
(платное ТВ).
• Установить “Соединение AV2” на “DECODER”, (стр. 125)
* •
Функция AV Link (Переключение ТВ/
воспроизведение видео)
Если магнитофон подключен к телевизору через
21-контактный кабель Scart, можно использовать
функцию [AV LINK] для переключения телевизора с
обычного телеприема на канал воспроизведения DVD
(AV-вход) и наоборот. В режиме магнитофона (когда на
дисплее магнитофона светится индикация “DVD”)
телевизор включается на канал воспроизведения видео
(AV-вход). В режиме телевизора (индикация “DVD” не
светится) телевизор включается на обычный ТВ-прием.
Функция AV link перестает работать, если на дисплее
появляется индикация “DVD” (если началось
воспроизведение или на экран выводится информация).
Примечание
[RGB] означает разделение сигналов красного, зеленого и
синего цвета. Если вы подключаете телевизор с RGB-
входом к разъему AVI магнитофона, а декодер с RGB-
выходом к разъему AV2, то телевизор может принимать
входной RGB-сигнал от декодера через магнитофон.
Выходные RGB-сигналы появляются только если включен
индикатор “DVD”. Чтобы показывать выходные RGB-
сигналы при остановке или записи, нажмите [AV LINK], так
чтобы индикатор “DVD” засветился.
Примечание для спутникого приемника и цифрового
приемника
• Установить “Соединение AV2” на “EXT”, “Ext Link 1” или
“Ext Link 2”. (стр. 125)
Подсоединение в внешнему устройству
При
подключении к АУЗ/ОУ
—
входным разъемам на
передней панели магнитофона
• Можно также подсоединить к входным разъемам АУ4 на
задней стороне магнитофона.
Перед подсоединением кабелей убедитесь в том, что питание
обоих устройств отключено. После подсоединением кабелей
включите оба устройства.
Примечание
• Если аудиовыход другого устройства монофонический,
соедините его с L/MONO. (при подключении через L/MONO
записываются и левый, и правый каналы.)
• DV-вxoд магнитофона предназначен только для работы с
цифровыми видеокамерами.
Кабель S video (не входит в
комплект поставки)
Аудио/видео кабель (не входит в
комплект поставки)
О
Желтый (ВИДЕО)
® Белый (L)
О Красный (R)
4-контактный DV-кабель (не
входит в комплект поставки)
Другие устройства для
воспроизведения
121
