Dell Inspiron 570 (Late 2009) - Инструкция (Страница 7)

Извлечение плат PCI и PCI Express
1. Выполните действия , описанные в разделе Перед началом работы .
2. Снимите крышку компьютера (см. раздел Снятие крышки корпуса компьютера ).
3. Снимите фиксирующую скобу платы (см. Снятие фиксирующей скобы платы ).
4. При необходимости отключите от платы все кабели и извлеките плату .
l При работе с платой PCI или PCI Express x1 возьмите ее за верхние углы и освободите из разъема.
l При работе с платой PCI Express x16 нажмите на удерживающий механизм, возьмите плату за верхние углы и освободите из разъема.
5. Если вы не собираетесь устанавливать другую плату , установите в пустое отверстие для платы металлическую заглушку.
6. Установите фиксирующую скобу платы (см. Установка фиксирующей скобы платы ).
7. Установите крышку корпуса на место (см. раздел Установка крышки корпуса компьютера ).
8. Подключите компьютер и устройства к электросети и включите их .
9. Удалите драйвер платы из операционной системы .

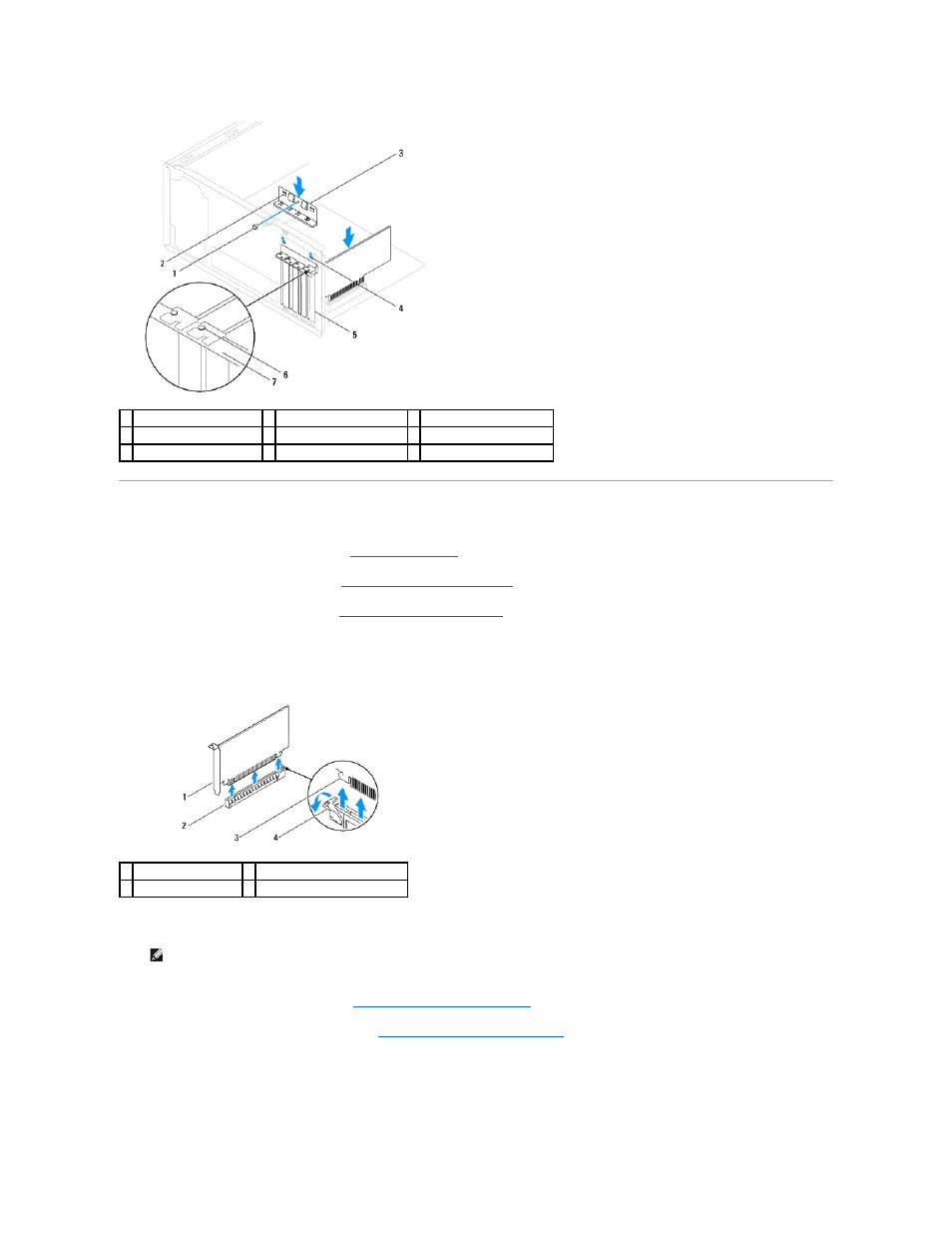

1 винт 2 направляющие зажимы (2) 3 фиксирующая скоба платы
4 направляющие выемки (2) 5 заглушка 6 направляющая
7 направляющая
1 плата PCI Express x16 2 слот для платы PCI Express x16
3 лепесток крепления 4 удерживающий механизм
ПРИМЕЧАНИЕ . Установка заглушек в пустые разъемы для плат необходима для выполнения требований стандарта FCC. Кроме того,
заглушки защищают компьютер от пыли и грязи .
