Dell Inspiron 570 (Late 2009) - Инструкция (Страница 19)

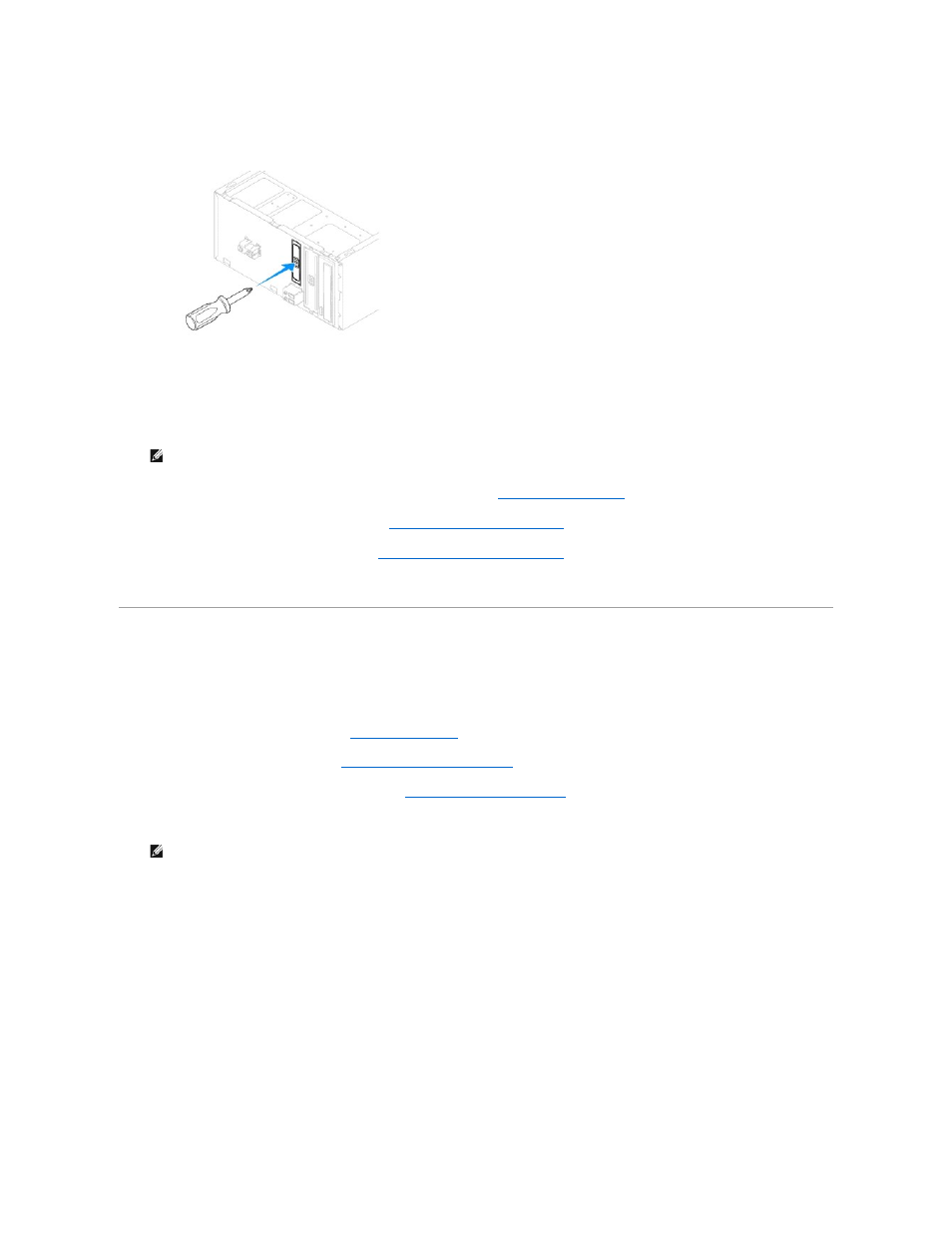

2. Если это новая установка устройства чтения карт памяти , удалите отрывную металлическую пластину. Совместите наконечник крестообразной
отвертки со слотом на отрывной металлической плате и проверните отвертку наружу , чтобы оторвать и извлечь металлическую пластину.
3. Осторожно вставьте устройство чтения карт памяти на место , в слот FlexBay.
4. Совместите резьбовые отверстия устройства чтения карт памяти с резьбовыми отверстиями салазок .
5. Затяните два винта , закрепив устройство чтения карт памяти в салазках.
6. Подключите USB-кабель FlexBay к разъему на системной плате (см. раздел Элементы системной платы ).
7. Установите переднюю лицевую панель (см. раздел Установка передней лицевой панели ).
8. Установите крышку корпуса на место (см. раздел Установка крышки корпуса компьютера ).
9. Подключите компьютер и устройства к электросети и включите их .
Оптический дисковод
Извлечение оптического дисковода
1. Выполните действия , описанные в разделе Перед началом работы .
2. Снимите крышку компьютера (см. раздел Снятие крышки корпуса компьютера ).
3. Снимите переднюю лицевую панель (смотрите раздел Снятие передней лицевой панели ).
4. Отключите кабель питания и кабель передачи данных от задней панели дисковода для оптических дисков .
5. Извлеките четыре винта , фиксирующие оптический дисковод в салазках.
6. Выдвиньте дисковод оптических дисков с передней стороны компьютера .
ПРИМЕЧАНИЕ . Перед подключением USB кабеля FlexBay убедитесь, что устройство чтения карт памяти установлено.
ПРИМЕЧАНИЕ . Если заменять оптический дисковод не планируется , отсоедините второй конец кабеля передачи данных от системной
платы и отложите его в сторону . Установить оптический дисковод можно позднее с помощью кабеля данных.
