a. Поверните прижимной рычаг на 180° против часовой стрелки для снятия фиксации зажимной скобы на выступе крепления .
b. Аккуратно поверните блок вентилятора и радиатора процессора вверх и извлеките его из компьютера . Положите блок вентилятора и
радиатора процессора на его верхнюю поверхность , чтобы термопаста была сверху.
Установка блока вентилятора и радиатора процессора
1. Удалите термопасту с нижней части блока вентилятора и радиатора процессора .
2. Нанесите новую термопасту на верхнюю поверхность процессора .
3. Установка блока вентилятора и радиатора процессора .
Inspiron 560
a. Совместите невыпадающие винты блока вентилятора и радиатора процессора с четырьмя резьбовыми отверстиями на системной плате .
b. Затяните четыре невыпадающих винта , которыми блок вентилятора и радиатора процессора крепится к системной плате.
Inspiron 570
a. Установите блок вентилятора и радиатора процессора в зажим .
b. Убедитесь , что обе зажимные скобы совмещены с двумя выступами крепления.
c. Удерживая блок вентилятора и радиатора процессора на месте , поверните рычаг зажима на 180 градусов по часовой стрелке, чтобы
закрепить блок .
4. Подсоедините кабель вентилятора процессора к разъему на системной плате (см. раздел Элементы системной платы ).
5. Установите крышку корпуса на место (см. раздел Установка крышки корпуса компьютера ).
ПРИМЕЧАНИЕ . Блок вентилятора и радиатора процессора компьютера может выглядеть несколько иначе , чем показано на иллюстрации выше.

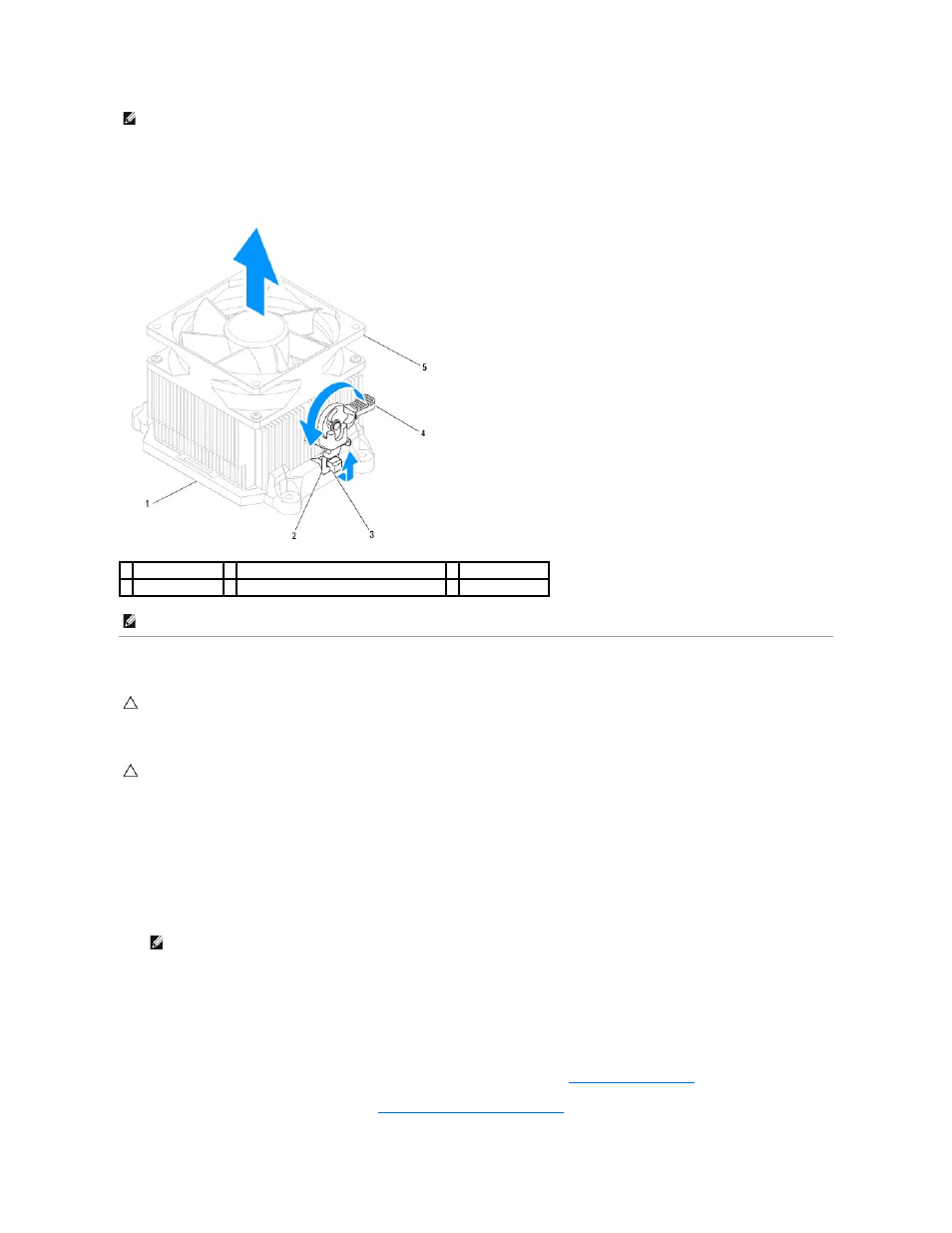

1 крепление 2 зажимная скоба 3 выступ крепления
4 прижимной рычаг 5 блок вентилятора и радиатора процессора
ПРИМЕЧАНИЕ . Блок вентилятора и радиатора процессора компьютера может выглядеть несколько иначе , чем показано на иллюстрации выше.
ПРЕДУПРЕЖДЕНИЕ . При установке вентилятора на место убедитесь , что не зажаты провода, соединяющие его с системной платой.
ПРЕДУПРЕЖДЕНИЕ . Не забудьте нанести новую термопасту . Новая термопаста необходима для обеспечения достаточной термопередачи,
которая является обязательным условием оптимальной работы процессора .
ПРИМЕЧАНИЕ . Убедитесь , что блок вентилятора и радиатора процессора плотно встал на место и надежно закреплен.
