Назад на страницу содержания
Платы PCI и PCI Express
Руководство по обслуживанию Dell™ Inspiron™ 560/570
Снятие фиксирующей скобы платы
Установка фиксирующей скобы платы
Настройка компьютера после извлечения или установки платы

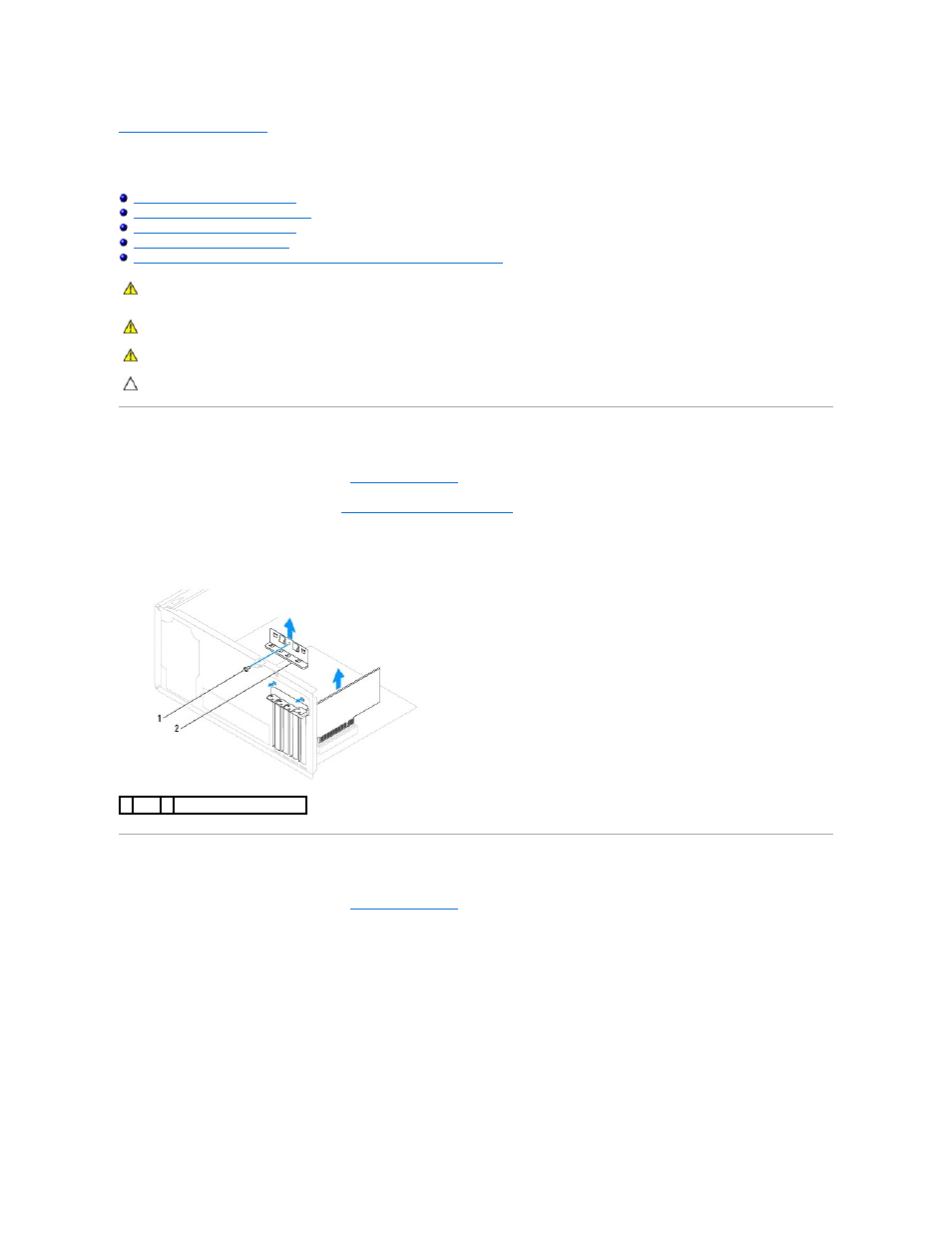

Снятие фиксирующей скобы платы
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Снимите крышку компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Выверните винт
, которым фиксирующая скоба платы крепится к корпусу.
4.
Приподнимите фиксирующую скобу платы и отложите ее в сторону
, в безопасное место.
Установка фиксирующей скобы платы
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Установите фиксирующую скобу платы
, убедившись в соблюдении следующих условий:
l
направляющий зажим совмещен с направляющей выемкой
;
l
верхние части всех плат и заглушек находятся на одном уровне с выравнивающей полосой
;
l
отметка в верхней части платы или заглушки попадает на винт крепления к направляющей
.
3.
Вверните винт
, которым фиксирующая скоба платы крепится к корпусу.
ВНИМАНИЕ
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам
: www.dell.com/regulatory_compliance.
ВНИМАНИЕ
!
Во избежание поражения электрическим током всегда отключайте компьютер от электросети перед тем
, как открывать
корпус
.
ВНИМАНИЕ
!
Не работайте с компьютером
, если с него сняты какие-либо крышки (включая крышку корпуса, переднюю панель, заглушки
передней панели и т. п
.).
ПРЕДУПРЕЖДЕНИЕ
.
Ремонт компьютера должен выполнять только квалифицированный специалист
. На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется
.
1 винт 2 фиксирующая скоба платы
