Inspiron 570 – Инструкция по эксплуатации Dell Inspiron 570 (Late 2009)
Страница 43

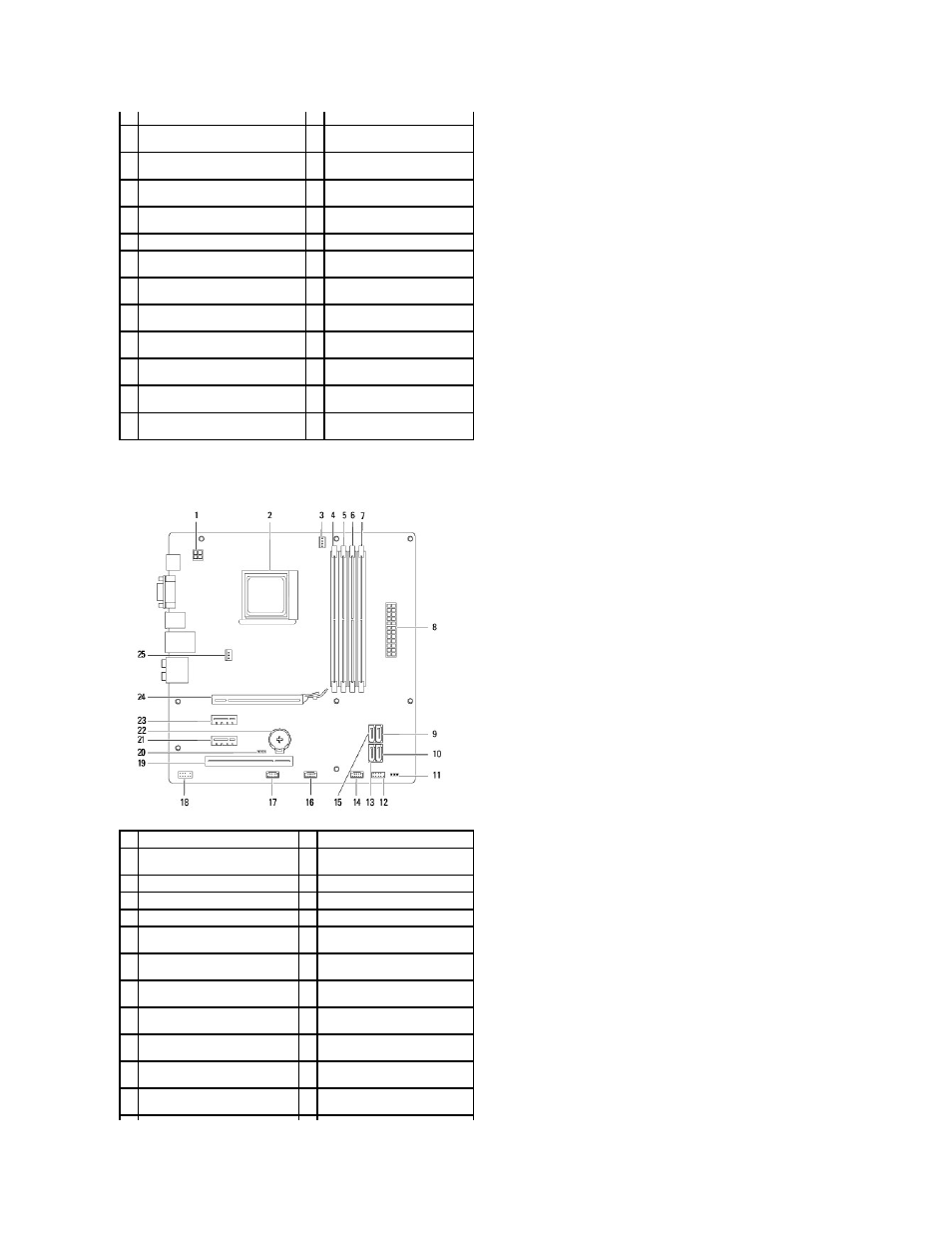

Inspiron 570
1
разъем питания
12 В (ATX12V1)
2
разъем процессора
3
разъем вентилятора процессора
(FAN_CPU)
4
разъем модуля памяти
(DIMM1)
5
разъем модуля памяти
(DIMM2)
6
разъем модуля памяти
(DIMM3)
7
разъем модуля памяти
(DIMM4)
8
перемычка сброса пароля
(CLR_PSW)
9
основной разъем питания
(ATX1_POWER1)
10 разъем SATA (SATA_0)
11 разъем SATA (SATA_1)
12 разъем SATA (SATA_2)
13 разъем SATA (SATA_3)
14 разъем передней панели
(FRONTPANEL)
15 разъем USB передней панели
(F_USB1)
16 разъем USB передней панели
(F_USB2)
17 разъем USB передней панели
(F_USB3)
18 гнездо аккумулятора
(BATTERY)
19 разъем аудио на передней
панели
(FP_AUDIO)
20 слот для платы PCI (PCI_1)
21 слот для платы PCI Express x1
(PCIEX1_2)
22 перемычка сброса CMOS
(CLR_CMOS)
23 слот для платы PCI Express x1
(PCIEX1_1)
24 слот для платы PCI Express
x16 (PCIEX16)
25 разъем вентилятора на корпусе
(FAN_SYS)
1
разъем питания
12 В (PWR2)
2
разъем процессора
3
разъем вентилятора процессора
(CPU_FAN)
4
разъем модуля памяти
(DIMM1)
5
разъем модуля памяти
(DIMM2)
6
разъем модуля памяти
(DIMM3)
7
разъем модуля памяти
(DIMM4)
8
разъем электропитания
(ATX)
9
разъем
SATA (SATA3)
10 разъем SATA (SATA2)
11 перемычка сброса пароля
(CLR_PASS1)
12 разъем передней панели
(LEDH1)
13 разъем SATA (SATA1)
14 внутренний разъем USB
(IN_USB2)
15 разъем SATA (SATA4)
16 внутренний разъем USB
(IN_USB1)
17 разъем USB передней панели
(F_USB1)
18 аудио на передней панели
(F_AUDIO)
19 слот для платы PCI (PCI1)
20 перемычка сброса CMOS
(CLR_CMOS)
21 слот для платы PCI Express x1
(PCIE1X_1)
22 гнездо аккумулятора (BT1)
23 слот для платы PCI Express x1
(PCIE1X_2)
24 слот для платы PCI Express x16
(PCIE16X)
