Системная плата
Руководство по обслуживанию Dell™ Inspiron™ 560/570
Извлечение системной платы
Установка системной платы
Извлечение системной платы
1. Выполните действия , описанные в разделе Перед началом работы .
2. Снимите крышку компьютера (см. раздел Снятие крышки корпуса компьютера ).
3. Извлеките из системной платы все карты PCI и PCI Express (см. раздел Извлечение плат PCI и PCI Express ).
4. Снимите блок вентилятора и радиатора процессора (см. раздел Снятие блока вентилятора и радиатора процессора ).
5. Извлеките процессор (см. раздел Снятие процессора ).
6. Извлеките модули памяти (см. раздел Извлечение модуля (или модулей) памяти ) и запишите, из какого разъема был извлечен каждый модуль,
чтобы можно было установить модули памяти в те же самые разъемы после переустановки платы .
7. Отсоедините все кабели от системной платы . Перед отсоединением кабелей запомните их расположение, чтобы при установке новой системной
платы их можно было правильно подсоединить .
8. Извлеките восемь винтов , которые крепят системную плату к корпусу.
9. Осторожно поднимите системную плату вверх и извлеките ее из компьютера .

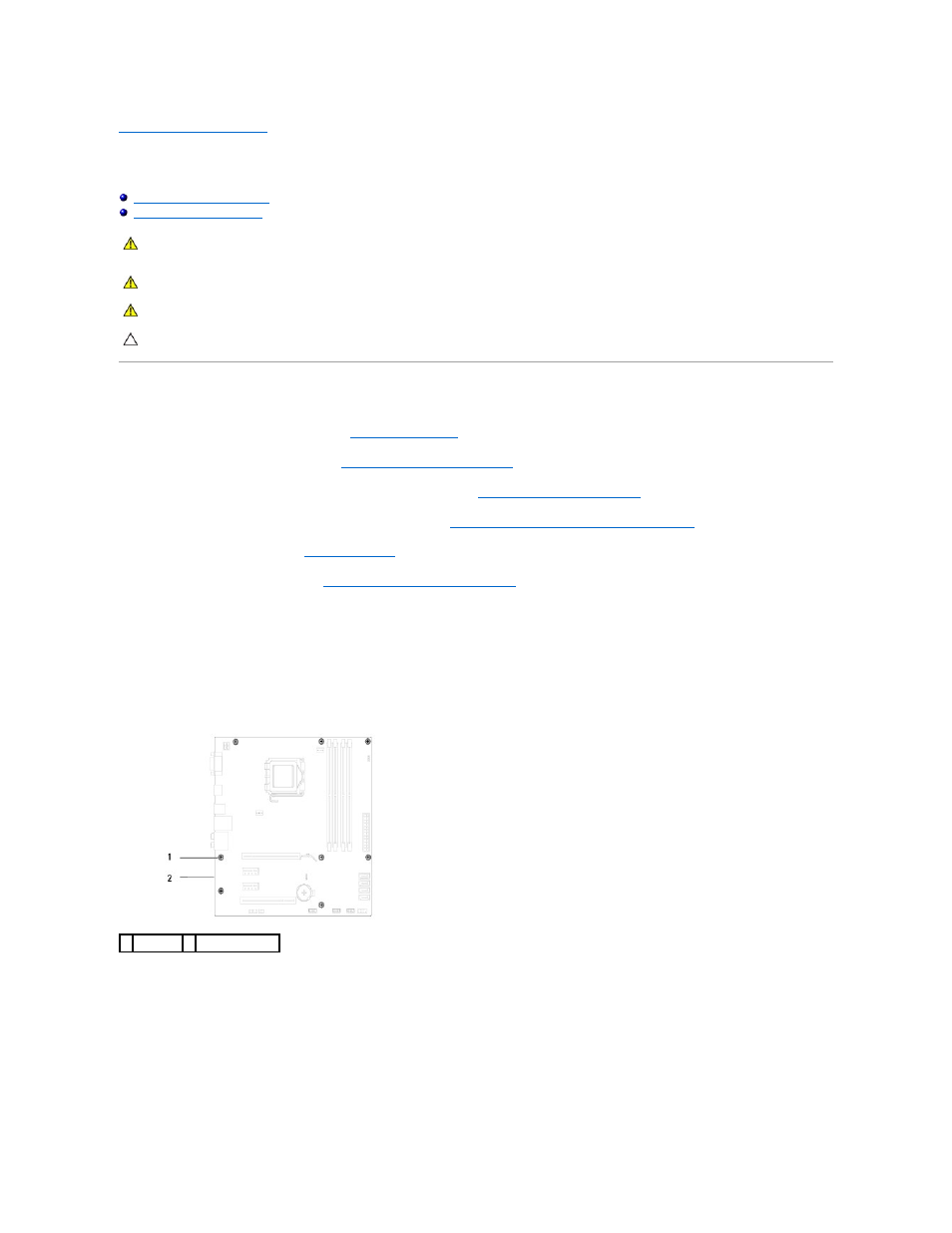

Inspiron 560
Inspiron 570
ВНИМАНИЕ ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам : www.dell.com/regulatory_compliance.
ВНИМАНИЕ ! Во избежание поражения электрическим током всегда отключайте компьютер от электросети перед тем , как открывать
корпус .
ВНИМАНИЕ ! Не работайте с компьютером , если с него сняты какие-либо крышки (включая крышку корпуса, переднюю панель, заглушки
передней панели и т. п .).
ПРЕДУПРЕЖДЕНИЕ . Ремонт компьютера должен выполнять только квалифицированный специалист . На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется .
1 винты (8) 2 cистемная плата
