Передняя панель ввода/вывода
Руководство по обслуживанию Dell™ Inspiron™ 560/570
Извлечение передней панели ввода
Извлечение передней панели ввода
/вывода
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Снимите крышку компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Снимите переднюю лицевую панель
(см. раздел
Снятие передней лицевой панели
).
4.
Отсоедините все кабели
, подсоединенные к панели ввода/вывода, от разъемов системной платы. Перед отсоединением кабелей запомните их
расположение
, чтобы правильно присоединить их при установке новой передней панели ввода/вывода.
5.
Открутите винт
, крепящий переднюю панель ввода/вывода к корпусу.
6.
Аккуратно сдвиньте переднюю панель ввода
/вывода вниз и извлеките ее ключ из паза для фиксатора передней панели ввода/вывода.
Замена передней панели ввода
/вывода
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Проложите и присоедините кабели
, ранее отключенные от разъемов системной платы.
3.
Выровняйте фиксатор панели ввода
/вывода и вставьте его в соответствующий паз.
ВНИМАНИЕ
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам
: www.dell.com/regulatory_compliance.
ВНИМАНИЕ
!
Во избежание поражения электрическим током всегда отключайте компьютер от электросети перед тем
, как открывать
корпус
.
ВНИМАНИЕ
!
Не работайте с компьютером
, если с него сняты какие-либо крышки (включая крышку корпуса, переднюю панель, заглушки
передней панели и т. п
.).
ПРЕДУПРЕЖДЕНИЕ
.
Ремонт компьютера должен выполнять только квалифицированный специалист
. На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется
.
ПРЕДУПРЕЖДЕНИЕ
.
При извлечении передней панели ввода
/вывода из компьютера будьте предельно осторожными. Неосторожность
может привести к повреждению разъемов кабелей и зажимов
.

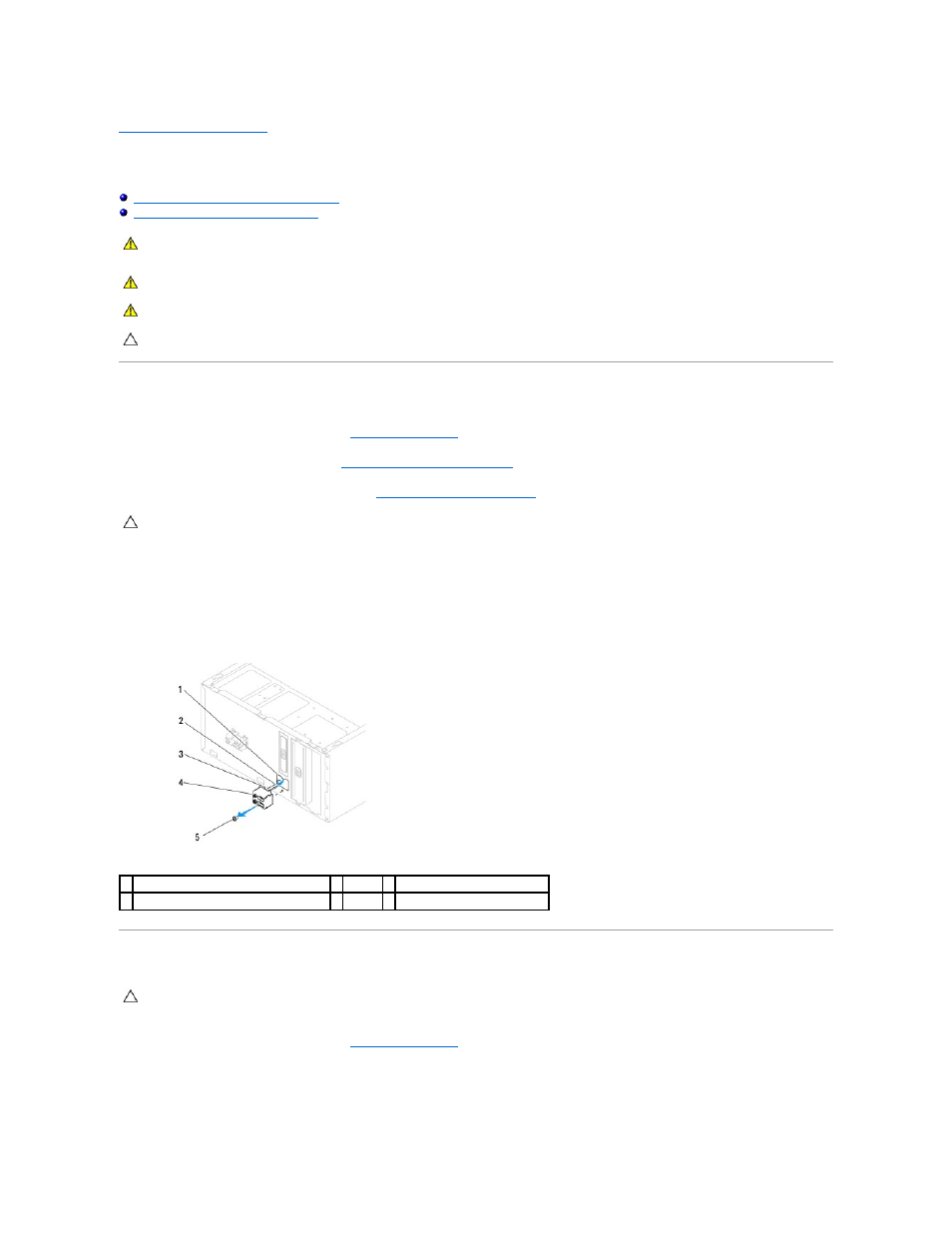

1 паз для фиксатора панели ввода/вывода 2 кабели 3 передняя панель ввода/вывода
4 передняя панель ввода/вывода
5 винт
ПРЕДУПРЕЖДЕНИЕ
.
Извлекая фиксаторы панели ввода
/вывода из паза передней панели ввода/вывода, старайтесь не повредить
разъемы кабелей и зажимы для кабелей
.
