Вентиляторы
Руководство по обслуживанию Dell™ Inspiron™ 560/570
Снятие блока вентилятора и радиатора процессора
Установка блока вентилятора и радиатора процессора
Извлечение вентилятора корпуса
Установка вентилятора системного блока
Снятие блока вентилятора и радиатора процессора
1. Выполните действия , описанные в разделе Перед началом работы .
2. Снимите крышку компьютера (см. раздел Снятие крышки корпуса компьютера ).
3. Отсоедините кабель вентилятора процессора от разъема на системной плате (см. раздел Элементы системной платы ).
4. Осторожно отведите в сторону все кабели , которые проходят над блоком вентилятора и радиатора процессора.
5. Снятие блока вентилятора и радиатора процессора .
Inspiron™ 560
a. Выкрутите четыре невыпадающих винта , фиксирующих блок вентилятора и радиатора процессора, и приподнимите блок, не допуская
перекосов .
ВНИМАНИЕ ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам : www.dell.com/regulatory_compliance.
ВНИМАНИЕ ! Во избежание риска поражения электрическим током , получения повреждений от движущихся лопастей вентилятора или
других непредвиденных травм обязательно отключайте компьютер от электросети , прежде чем снимать крышку.
ВНИМАНИЕ ! Не работайте с компьютером , если с него сняты какие-либо крышки (включая крышку корпуса, переднюю панель, заглушки
передней панели и т. п .).
ПРЕДУПРЕЖДЕНИЕ . Ремонт компьютера должен выполнять только квалифицированный специалист . На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется .
ПРЕДУПРЕЖДЕНИЕ . Вентилятор процессора с радиатором представляют собой единое устройство . Не пытайтесь извлечь вентилятор
отдельно .
ПРЕДУПРЕЖДЕНИЕ . Не касайтесь лопастей вентилятора при извлечении блока вентилятора и радиатора процессора . Это может привести
к повреждению вентилятора .
ПРЕДУПРЕЖДЕНИЕ . Несмотря на пластмассовый кожух , вентилятор и радиатор процессора в сборе могут очень сильно нагреваться при
обычной работе . Не прикасайтесь к блоку радиатора, пока не пройдет достаточно времени, чтобы он остыл.

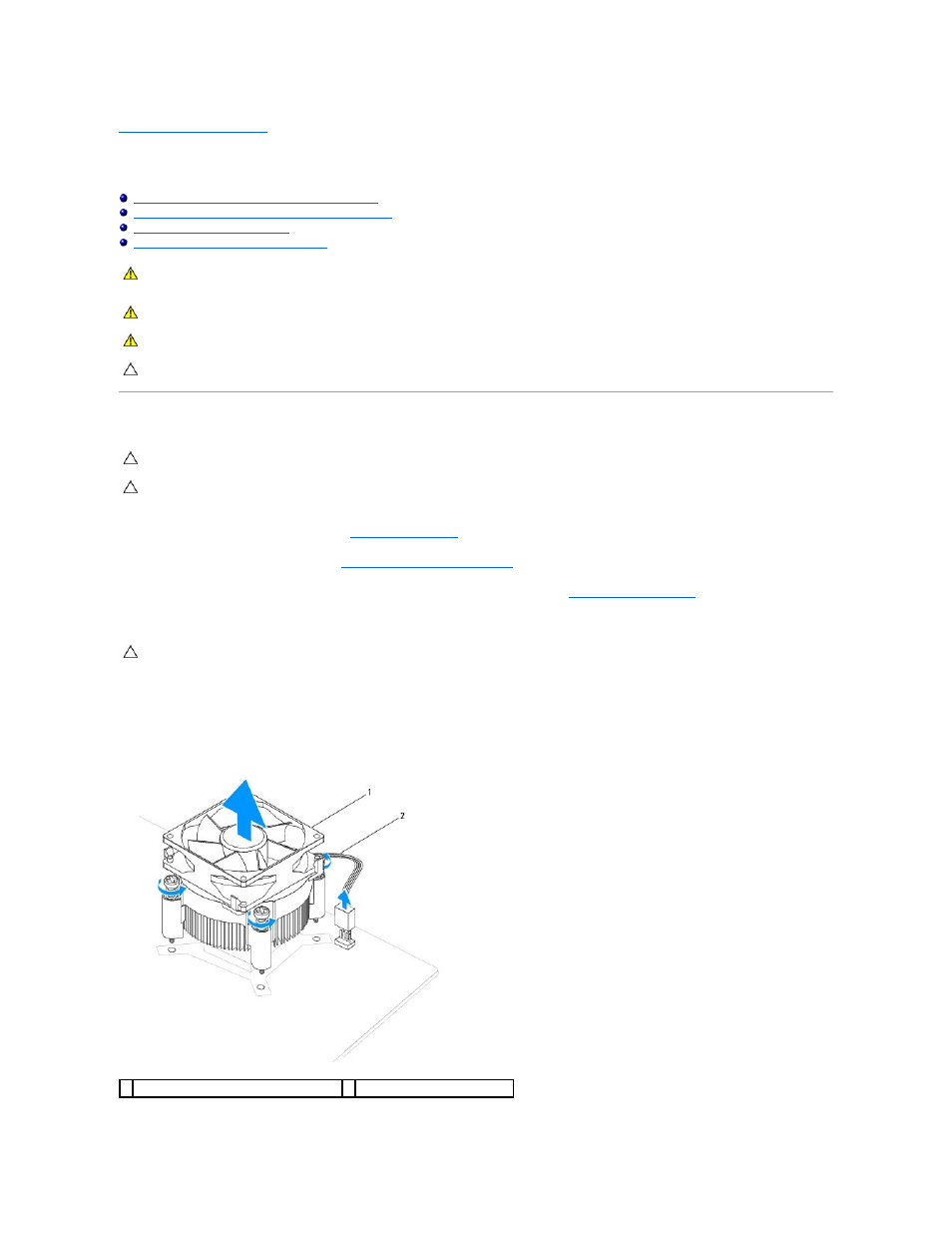

1 блок вентилятора и радиатора процессора 2 кабель вентилятора процессора
