7. Извлеките плату ввода -вывода (см. раздел Извлечение платы ввода - вывода ).
8. Отсоедините кабели платы ввода -вывода от системной платы.
9. Отсоедините разъем питания 12 В от системной платы (см. раздел Разъемы на системной плате ).
10. Снимите направляющую кабеля (см. раздел Извлечение направляющей кабеля ).
11. Выкрутите два винта , расположенные на черных уголках системной платы, которые крепят плату к корпусу компьютера.
12. Извлеките системную плату , осторожно поднимая ее за переднюю сторону.
Установка системной платы
1. Поместите системную плату в корпус под углом примерно 30 градусов, совмещая разъемы на задней стороне платы с высечками на задней плате
компьютера , а затем опустите системную плату на место.
2. Установите на место направляющую кабеля (см. раздел Установка направляющей кабеля ).
3. Закрутите два винта , расположенные на черных уголках системной платы, которые крепят плату к корпусу компьютера (см. раздел Разъемы на
системной плате ).
4. Подсоедините к системной плате кабель питания 12 В.
5. Установите на место плату ввода -вывода (см. раздел Установка платы ввода -вывода ).
6. Подсоедините кабели платы ввода -вывода к системной плате.
7. Установите на место направляющую кабеля (см. раздел Установка направляющей кабеля ).

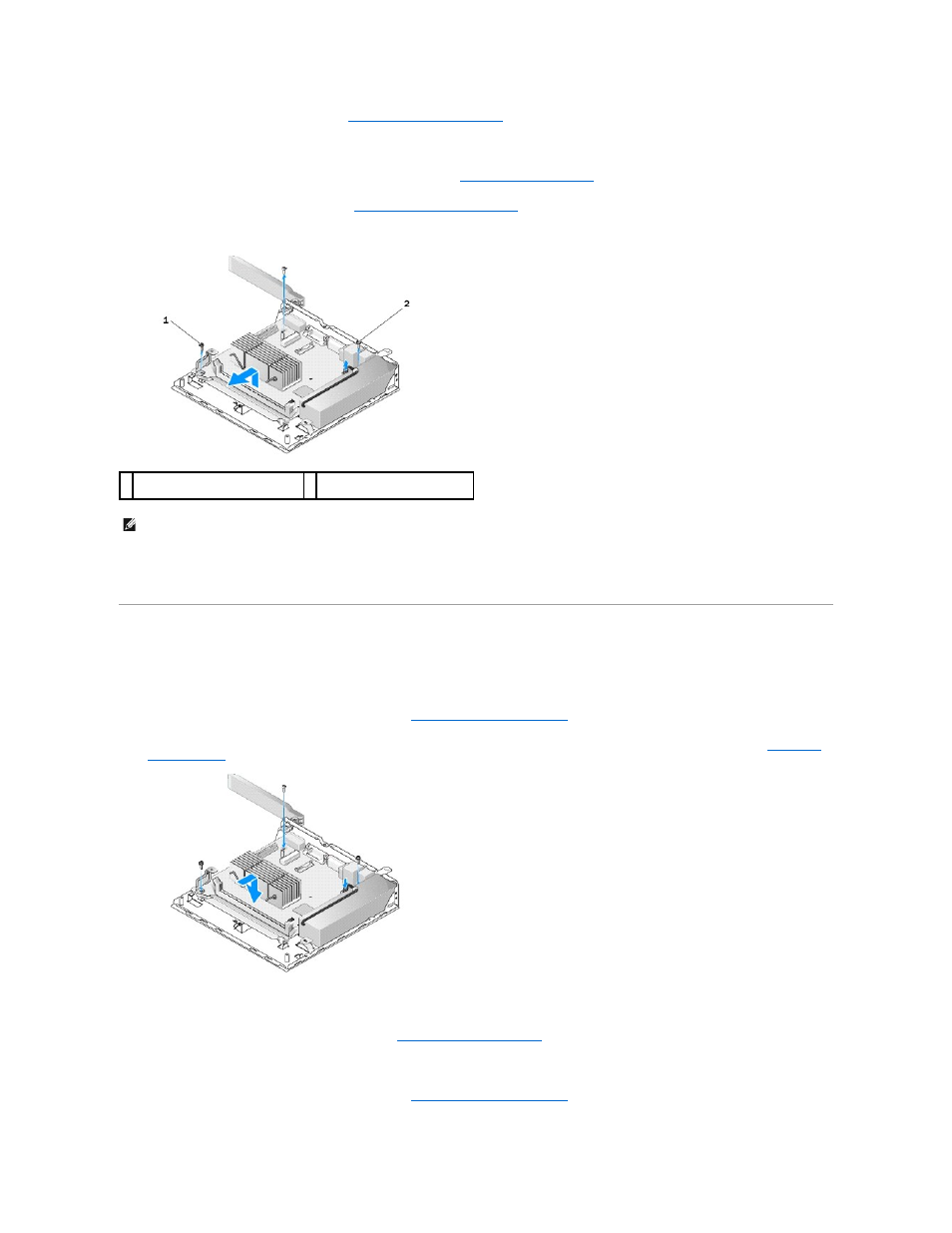

1 Винт крепления направляющей
кабеля
2 Винт крепления системной
платы (2)
ПРИМЕЧАНИЕ . При снятии системной платы с корпуса теплоотводная прокладка , располагающаяся между корпусом и процессором, может
препятствовать свободному извлечению системной платы . Возможно, вам потребуется нарушить сцепление между прокладкой и нижней частью
системной платы . Оставьте прокладку на корпусе.
