Антенна
Руководство по обслуживанию компьютера Dell™ OptiPlex™ FX160/160
Снятие антенны
1.
Выполните процедуру
, описанную в разделе
Приступая к работе с компьютером
.
2.
Извлеките кронштейн жесткого диска
, если он установлен (см. раздел
Снятие кронштейна жесткого диска в сборе
).
3.
Извлеките плату беспроводной локальной сети
(см. раздел
Извлечение платы беспроводной связи
).
4.
Извлеките антенный кабель из металлического зацепа на задней панели компьютера
.
5.
Сожмите части изоляционной трубки
, размещенной внутри корпуса, одновременно вытягивая антенну с задней части компьютера.
Установка антенны
1.
Удалите заглушку из отверстия для антенны на задней панели компьютера
, если она установлена.
2.
При отсутствии заглушки установите держатель антенны в отверстие для антенны на задней панели компьютера
.
3.
Пропустите антенные кабели сквозь держатель антенны на задней части корпуса
.
4.
Совместите изоляционную трубку антенны с держателем антенны на задней панели компьютера
, чтобы при повороте антенны она
располагалась над компьютером
(при вертикальной установке корпуса).
5.
Протолкните изоляционную трубку антенны через держатель антенны
, чтобы она встала на место.
ВНИМАНИЕ
!
Перед сжатием зацепов изоляционной трубки убедитесь
, что антенный кабель находится в центре изоляционной трубки. Если
провода выступают с одной стороны
, при сжатии зацепов изоляционной трубки возможно их повреждение.

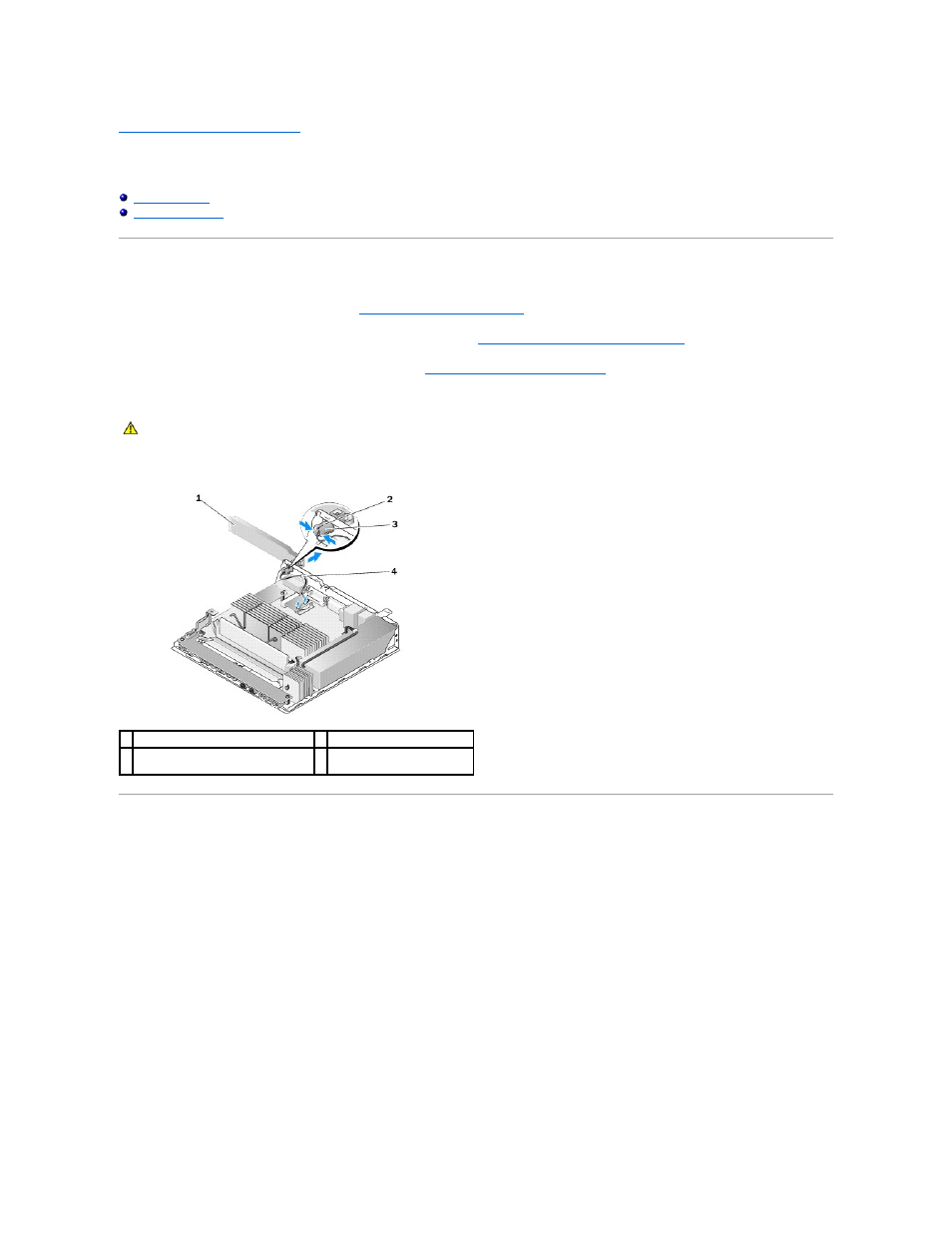

1 Беспроводная антенна
2 Держатель антенны
3 Зацепы изоляционной трубки
антенны
(2)
4 Металлическая кабельная
муфта
