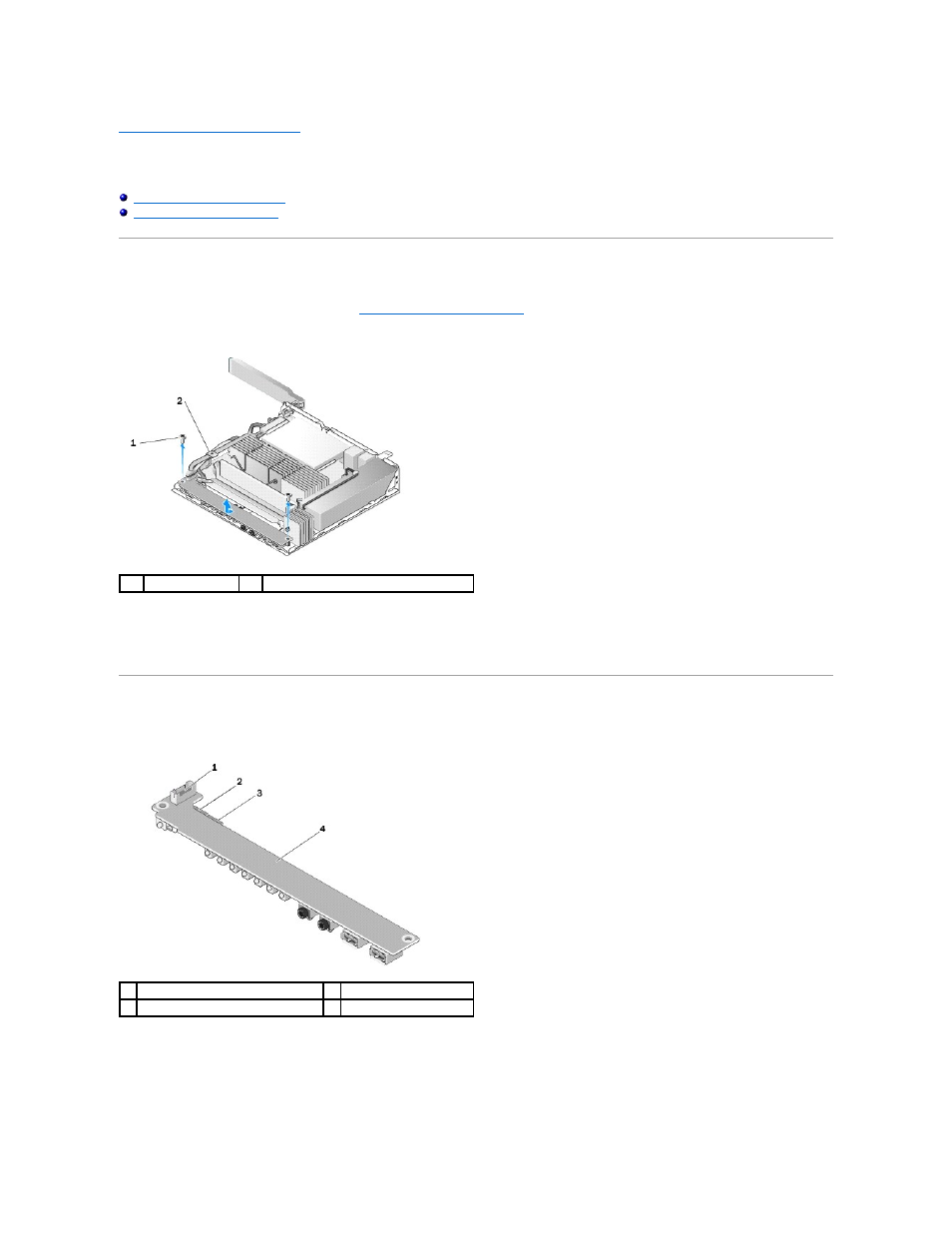

Плата ввода-вывода
Руководство по обслуживанию компьютера Dell™ OptiPlex™ FX160/160
Извлечение платы ввода
-вывода
1.
Выполните процедуру
, описанную в разделе
Приступая к работе с компьютером
.
2.
Извлеките два винта
, с помощью которых плата ввода-вывода крепится к корпусу компьютера.
3.
Осторожно извлеките плату ввода
-вывода из компьютера, следя за тем, чтобы три кабеля не зацепились за направляющую кабеля.
4.
Отсоедините три кабеля
(аудио, USB и передняя панель) от платы ввода-вывода.
Установка платы ввода
-вывода
1.
Подключите три кабеля
(аудио, USB и передняя панель) к плате ввода- вывода.
2.
Пропустите кабели под металлическим зацепом направляющей кабеля и совместите отверстия в плате ввода
-вывода с резьбовыми отверстиями в
корпусе компьютера
, чтобы средняя часть платы ввода-вывода поместилась в металлический фиксатор.
3.
Закрепите плату ввода
-вывода на корпусе двумя винтами.
1
Винты
(2)
2
Направляющая кабеля
1
Разъем для передней панели
2
Аудиоразъем
3
Разъем
USB
4
Плата ввода
-вывода
