Снятие жесткого диска
1. Выполните процедуру , описанную в разделе Приступая к работе с компьютером .
2. Извлеките кронштейн жесткого диска (см. раздел Снятие кронштейна жесткого диска в сборе ).
3. Отключите кабель питания и кабель передачи данных SATA от жесткого диска.
4. Выкрутите четыре винта , с помощью которых жесткий диск крепится к кронштейну в сборе.
5. Извлеките жесткий диск из кронштейна .
Установка жесткого диска
1. Замените все поврежденные или утерянные резиновые шайбы на кронштейне жесткого диска .
2. Поместите жесткий диск на салазки , расположив его вверх стороной, на которой находится метка, а стороной с разъемами кабелей - к открытой
стороне кронштейна .
3. Закрепите жесткий диск на кронштейне , зафиксировав его четырьмя винтами через резиновые шайбы.

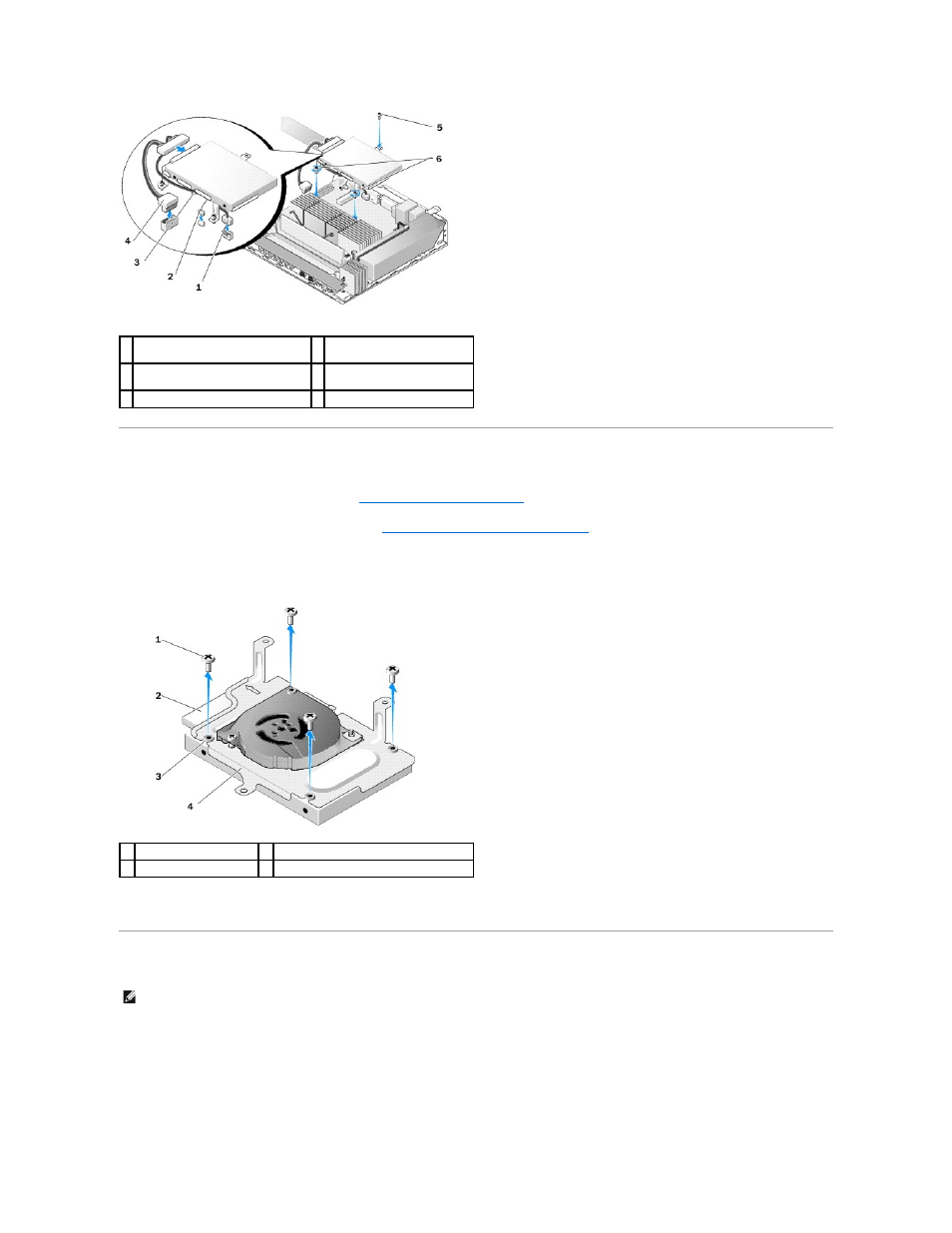

1 Кабель питания жесткого диска
SATA
2 Кабель вентилятора
3 Фиксатор кабеля 4 Кабель передачи данных
SATA
5 Резьбовая скоба 6 Невыпадающие винты (2)
1 Винты (4) 2 Разъем для жесткого диска
3 Резиновые шайбы (4) 4 Кронштейн жесткого диска в сборе
ПРИМЕЧАНИЕ . Комплекты поставки сменных жестких дисков могут включать резиновые шайбы . В случае повреждения или утери шайб из
кронштейна жесткого диска их необходимо заменить .
