Узел системной платы
Руководство по обслуживанию компьютера Dell™ OptiPlex™ FX160/160
Извлечение узла системной платы

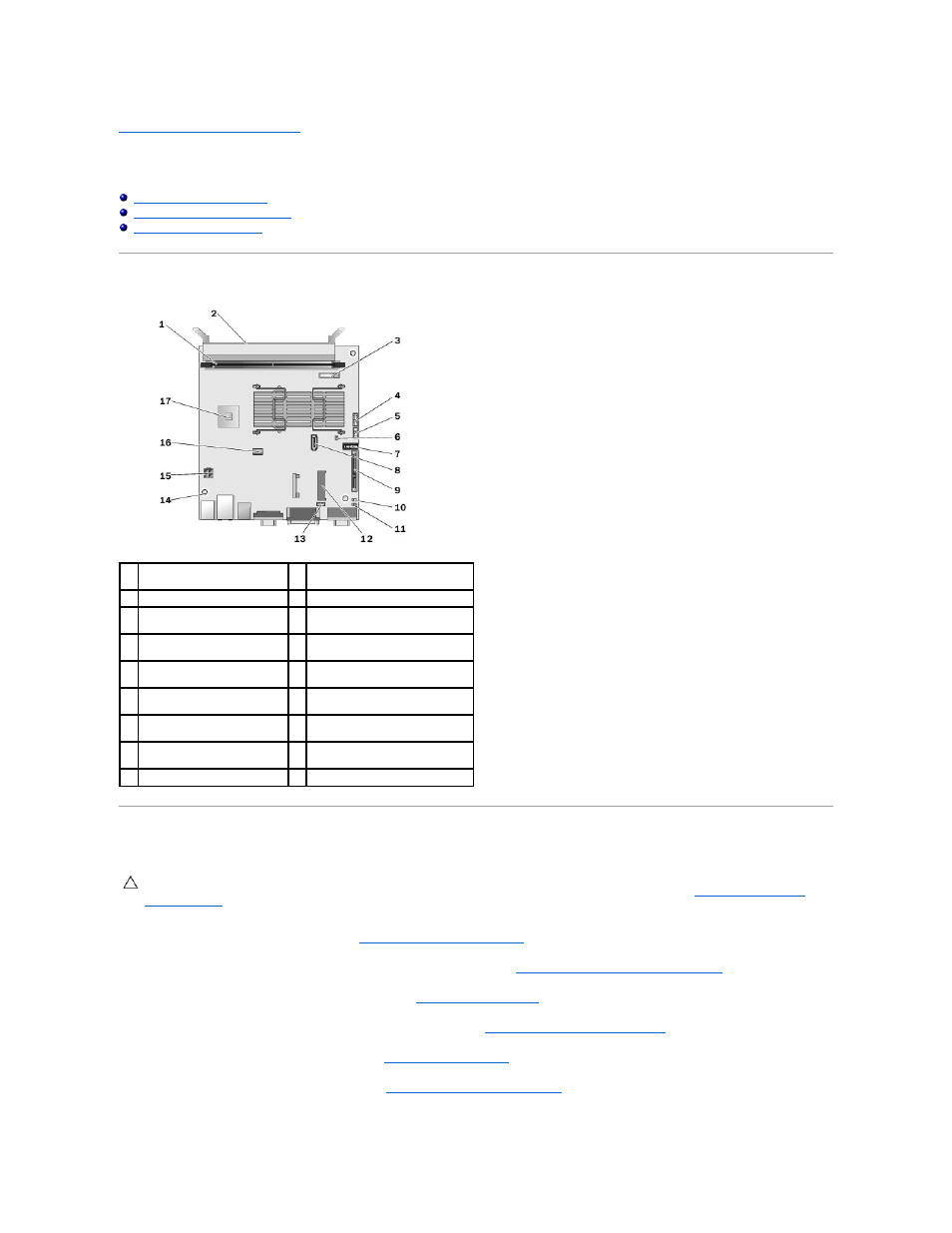

Разъемы на системной плате
Извлечение узла системной платы
1.
Выполните процедуру
, описанную в разделе
Приступая к работе с компьютером
.
2.
Извлеките кронштейн жесткого диска в сборе
, если он установлен (см. раздел
Снятие кронштейна жесткого диска в сборе
).
3.
Извлеките модуль
NVRAM, если он установлен (см. раздел
Извлечение модуля
NVRAM
).
4.
Извлеките плату беспроводной связи
, если она установлена (см. раздел
Извлечение платы беспроводной связи
).
5.
Извлеките модуль
(или модули) памяти (см. раздел
Извлечение модуля памяти
).
6.
Снимите узел вентилятора процессора
(см. раздел
Снятие узла вентилятора процессора
).
1
Разъем для модулей памяти
(DIMM_1)
2
Разъем для модулей памяти
(DIMM_2)
3
Гнездо для батареи
(BATTERY) 4
Аудиоразъем
(AUDIOF1)
5
Разъем
USB (USBF1)
6
Перемычка для сброса настроек
(SETUP_LOCK)
7
Разъем для передней панели
(FRONTPANEL)
8
Разъем кабеля передачи данных
SATA (SATA0)
9
Разъем для модуля
NVRAM
(SATA0)
10 Перемычка для сброса КМОП
(RTCRST)
11 Перемычка для сброса пароля
(PSWD)
12 Разъем для платы беспроводной
связи
(MINIA1)
13 Разъем для вентилятора ЦП
(FAN_CPU)
14 Резьбовые отверстия (3)
15 Разъем питания 12 В (PWR1)
16 Разъем питания жесткого диска
SATA (SATAPWR1)
17 Гнездо для процессора
ПРЕДУПРЕЖДЕНИЕ
.
Параметры настройки
BIOS новой и старой системной платы могут отличаться. Чтобы сохранить текущие настройки
параметров
BIOS, запишите их для использования в дальнейшем. Дополнительную информацию см. в разделе
Параметры программы
настройки
BIOS
.
