Настройка диска маркера
Для того, чтобы изменить угол диска, и, таким образом,
ширину борозды, ослабьте болты, крепящие диск
маркера.
Для того, чтобы получить более широкую борозду,
увеличивайте угол диска по отношению к трубе. Для того,
чтобы получить более узкую борозду, уменьшайте угол.
Затяните болты.
ВНИМАНИЕ
Диски маркеров могут быть острыми. Будьте осторожны
при работе с ними.
Ориентация диска
Для того, чтобы маркер выбрасывал землю из борозды:
А) Переверните диск и резиновый диск, открутив
корончатые болты на втулке диска.
Б) Извлеките болты крепления диска. Поверните диск на
пол-оборота. Установите на место болты и отрегулируйте
угол диска.
Угол диска маркера
81
Угол диска
Ориентация диска
Направление
движения
Широкий
след
Узкий след
Болты
Регулировочная
планка
Направление
движения
Широкий
след
Узкий след

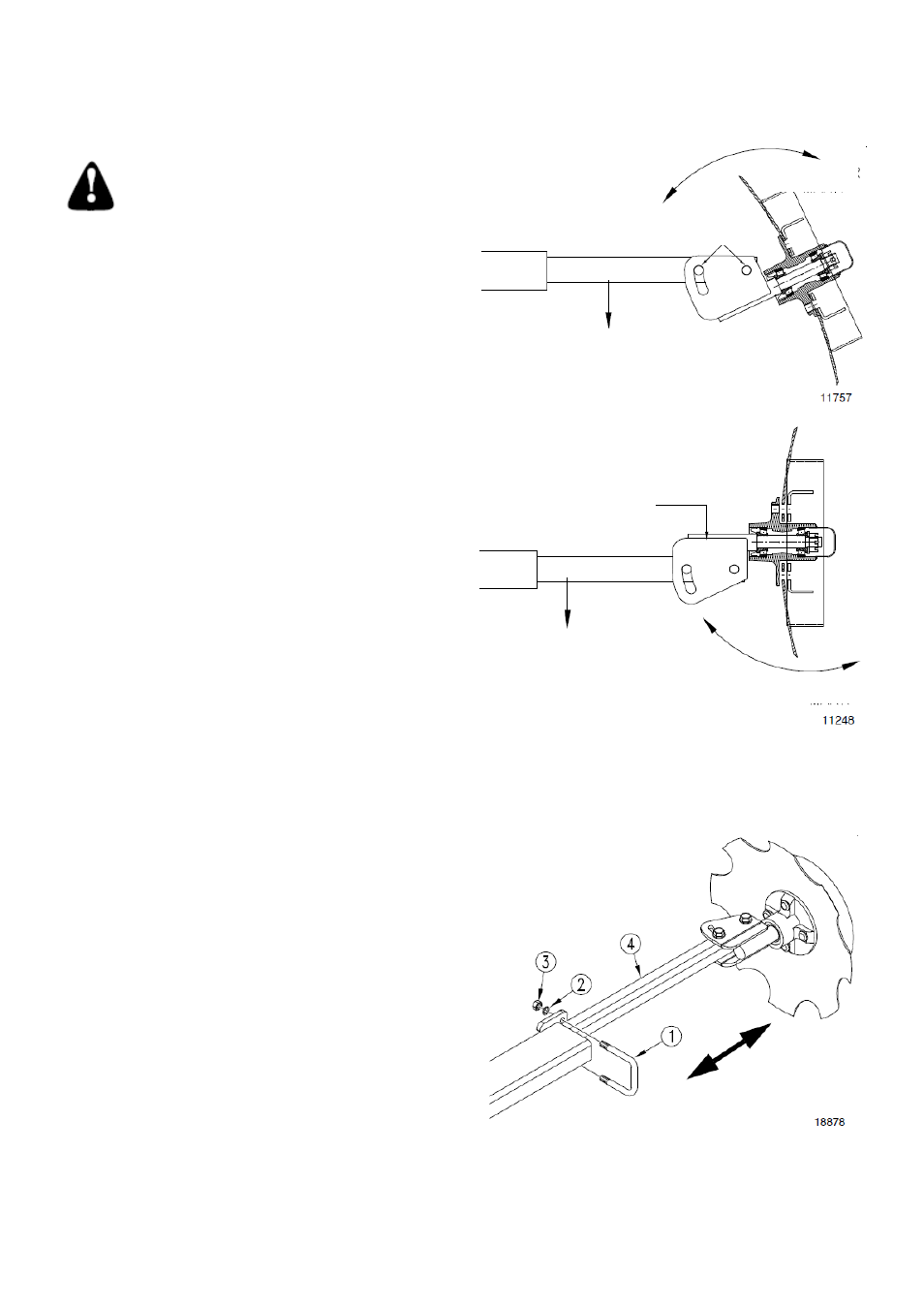

Рис. 68
Настройка диска маркера
Длина маркера
См. Рис. 69
Чтобы изменить длину маркера, открутите U-образный
болт (1), запорную шайбу (2) и гайку (3). Выдвиньте или
задвиньте трубу (4) с диском маркера.
Чтобы проверить настройку длины маркера:
1. Опустите орудие в поле и протяните ее несколько
метров.
2. Измерьте расстояние от середины внешнего ряда до
отметки, оставленной на земле диском маркера.
3. При необходимости проведите дополнительные
регулировки.
Рис. 69
Настройка длины маркера
