Складывание орудия
1. Разместите трактор и орудие на ровной поверхности.
Установите трактор на стояночный тормоз.
Учитывайте пространство, необходимое для
складывания орудия.
2. Сложите маркеры.
См. Рис. 17
3. Перед складыванием необходимо поднять сошники.
Переключите рукояти запирания сошников в
положение для блокировки, полностью поднимите их.
Примечание: ручки блокировки сошников можно
перемещать в любое время, однако замки сошников
срабатывают только, когда сошники полностью
подняты. Каждая секция имеет 2 таких ручки.
4. Убедитесь, что штоки подъемных цилиндров и
цилиндра поднимания бункера полностью задвинуты.
5. Медленно подавайте масло в штоковые концы
цилиндров складывающей системы. Складывайте
боковые секции, пока оба приводных колеса боковых
секций не коснутся дышла.
6. Подавайте масло в транспортную подъемную
систему, пока штоки подъемных цилиндров и
переднего цилиндра не будут полностью выдвинуты.
См. Рис. 18
7. Оденьте замки на штоки подъемных цилиндров и на
шток переднего цилиндра.
Примечание: замки считаются закрытыми, когда
цилиндры опустятся на них. .
6. Позвольте цилиндрам поднимания опуститься в
замки.
7. Перед перевозкой проверьте замки гидроцилиндров.
ОСТОРОЖНО
Опасность защемления – посторонние могут попасть между
секциями складываемого орудия и дышлом. Не допускайте
посторонних к орудию во время складывания.

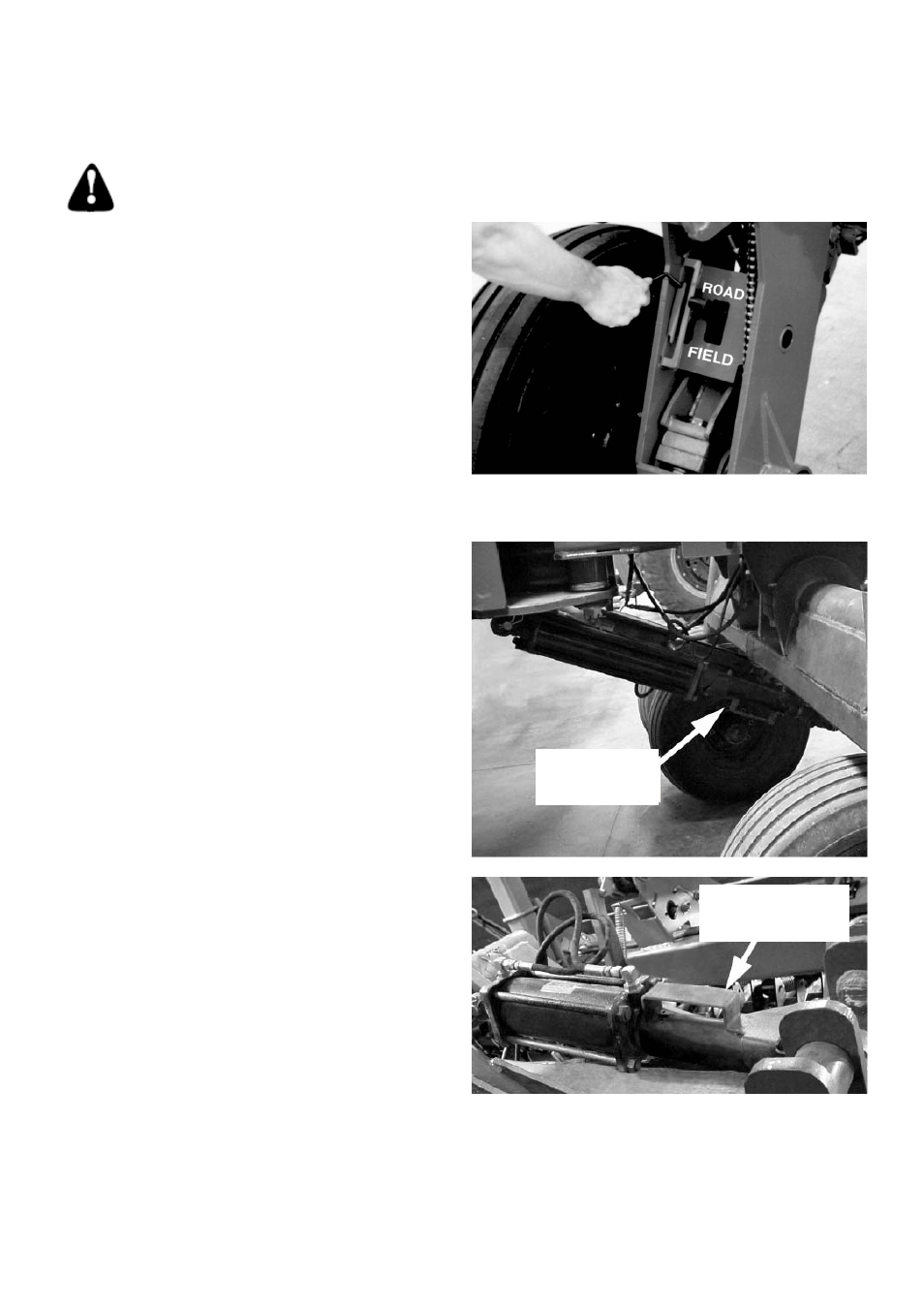

Рис. 17
Блокировка сошников для складывания
Рис. 18
Замки цилиндров установлены
Замок
цилиндра
Замок переднего
цилиндра
29
