Когда маркер находится в сложенном состоянии, вторая
секция должна находиться в захвате кронштейна, и быть
параллельной верхней части бункера орудия.
См. Рис. 66
Для того, чтобы отрегулировать высоту захвата, ослабьте
U-образные
болты (1) и отрегулируйте высоту
кронштейна.
Кронштейн крепления маркера
69
См. Рис. 67
.Когда маркер разложен, длина цепи должна составлять
170 см. Медленно сложите маркер. Если диск маркера
продолжает движение по земле на протяжении более чем
30 см перед тем, как подняться – цепь слишком длинная
Выкрутите болт (1). И укоротите цепь до 170 см. Сложите,
разложите и снова сложите маркер.
Если в разложенном состоянии маркер на касается
земли, или пропускает пониженные участки грунта,
значит цепь слишком коротка. В таком случае удлините
цепь.
Настройка цепи маркера

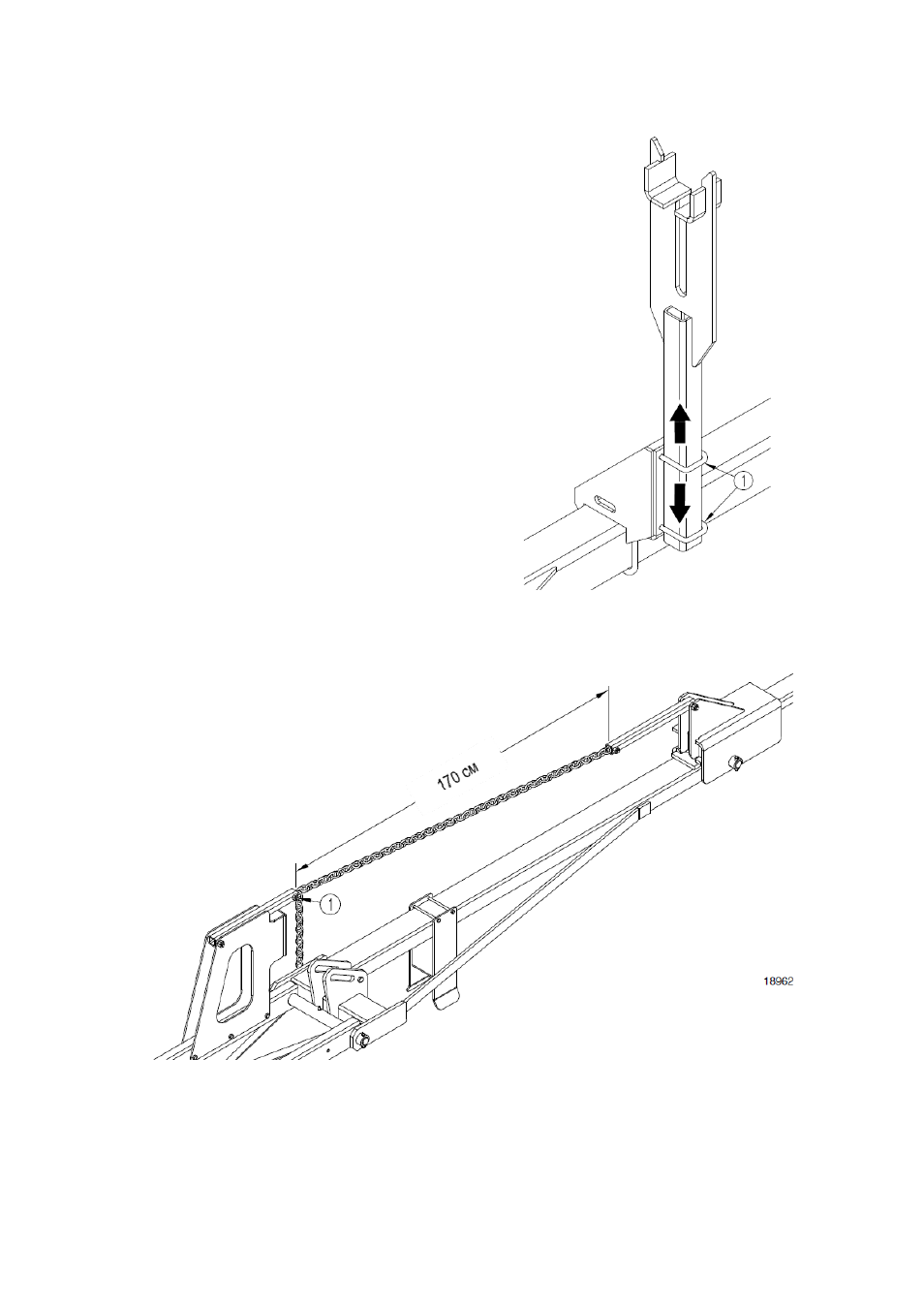

Рис. 66
Кронштейн маркера
Рис. 67
Цепь маркера
