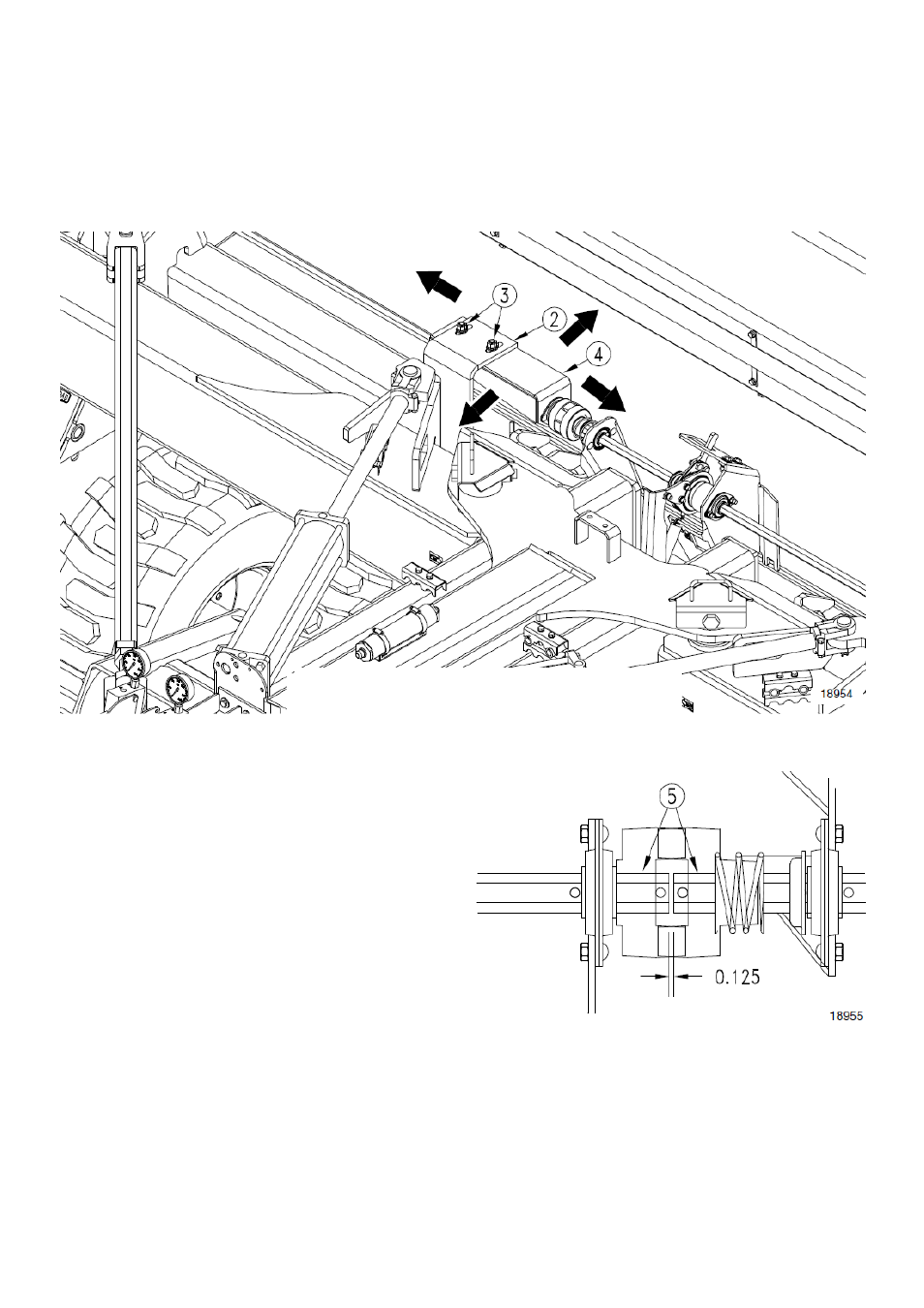

См. Рис. 7
3. Для продольного выравнивания кулачков муфты
ослабьте два вагонных болта (3) и сдвиньте
разъединительную муфту (4) в нужную сторону.
Рис. 7
Вертикальное выравнивание валов
4. Для регулировки сцепления кулачков муфты
ослабьте два вагонных болта (3) и сдвиньте
разъединительную муфту (4) так, чтобы кулачки на
неподвижной половине муфты были сцеплены с
кулачками на подпружиненной половине муфты, не
сжимая пружину муфты.
См. Рис. 8
Примечание: Расстояние между двумя шестигранными
валами (5) должно составлять 22 мм когда кулачки
муфты сцеплены.
19
Рис. 8
Валы
