Выбор типа привода
См. Рис. 47
1. Ослабьте натяжные звездочки и снимите цепь.
2. Извлеките шплинт и поменяйте расположение звезд
на валу.
См. Рис. 48
3. Оденьте цепь на нужную звездочку.
4. Соберите привод.
5. Установите одинаковое передаточное число на всех
секциях орудия.
51

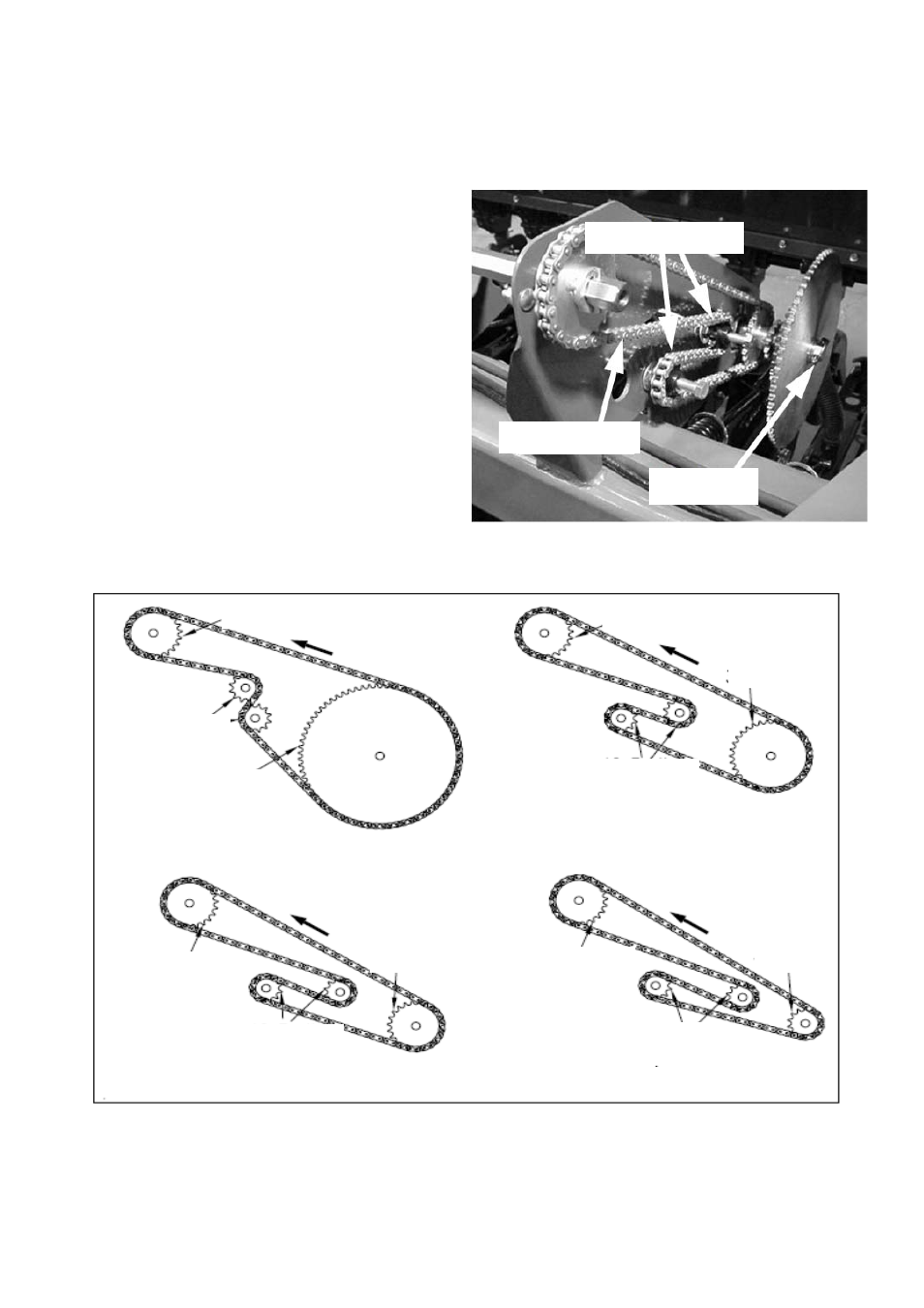

Рис. 47
Звездочки привода
Натяжные звездочки
Приводная цепь
Шплинт
Рис. 48
Натяжение цепи в зависимости от типа привода
Тип привода 1 Тип привода 2
Тип привода 3 Тип привода 4
72 зубца
23 зубца (звездочка муфты)
12 зубцов
(натяжители)
23 зубца (звездочка муфты)
12 зубцов
(натяжители)
34 зубца
14 зубцов
12 зубцов
(натяжители)
23 зубца (звездочка
муфты)
23 зубца (звездочка
муфты)
12 зубцов
(натяжители)
23 зубца
