Страница 64
Таблица справа дает примерное давление на сошник в
зависимости от давления на клапане контроля давления.
Примечание: чтобы скомпенсировать эффект от колес
трактора, немного увеличьте давление на сошники
центральной секции.
ВАЖНО !
Тракторы с системой определения нагрузки должны
быть оборудованы обходным клапаном. В противном
случае
возможно
повреждение
трактора.
Перед
настройкой давления на сошники установите обходной
клапан, см. «Установка обходного клапана» на стр. 31.
Примечание: для работы с тракторами с гидросистемой с
открытым центром или с тракторами с гидронасосом с
постоянным расходом необходимо установить набор,
кат. № 194-143А. См. «Неактивные гидросистемы» на
стр. 35
Давление
PSI
Давление на диски сошника (кг)
Междурядье
15,2 см
19,1 см
25,4 см
200
38
39
42
300
41
43
46
400
44
47
51
500
47
50
56
600
50
54
61
700
53
58
66
800
56
62
71
900
59
65
76
1000
62
69
81
1100
65
73
86
1200
68
77
91
1300
71
80
96
1400
74
84
101
1500
77
88
106
1600
80
92
111
1700
83
95
115
1800
86
99
120
Для подачи постоянного давления на сошники необходим
трактор с активной гидравлической системой (трактор с
гидросистемой с закрытым центром или гидросистемой с
компенсацией по давлению/потоку, и гидронасосом с
объемным регулированием).
Гидравлическое давление на сошники
Для регулировка давления на сошники:
1. Опустите сошники. Зафиксируйте рычаг управления
гидросистемы в переднем положении.
ВАЖНО !
Необходимо
зафиксировать
рычаг
в
переднем
положении, см. «Работа сошников» на стр. 33.
См. Рис. 54
2. Отверните стопорный диск. Поворачивайте рукоятку
клапана контроля давления, пока на манометрах не
установится необходимое давление. Вращение по
часовой стрелке увеличивает давление, против
часовой – снижает.
Один клапан контроля давления контролирует
давление на сошники центральной секции, и один –
на сошники боковых секций.
Для начала, выставьте давление в системе на 1000
psi. Как правило, диапазон рабочего давления
составляет от 1200 до 1600 psi.

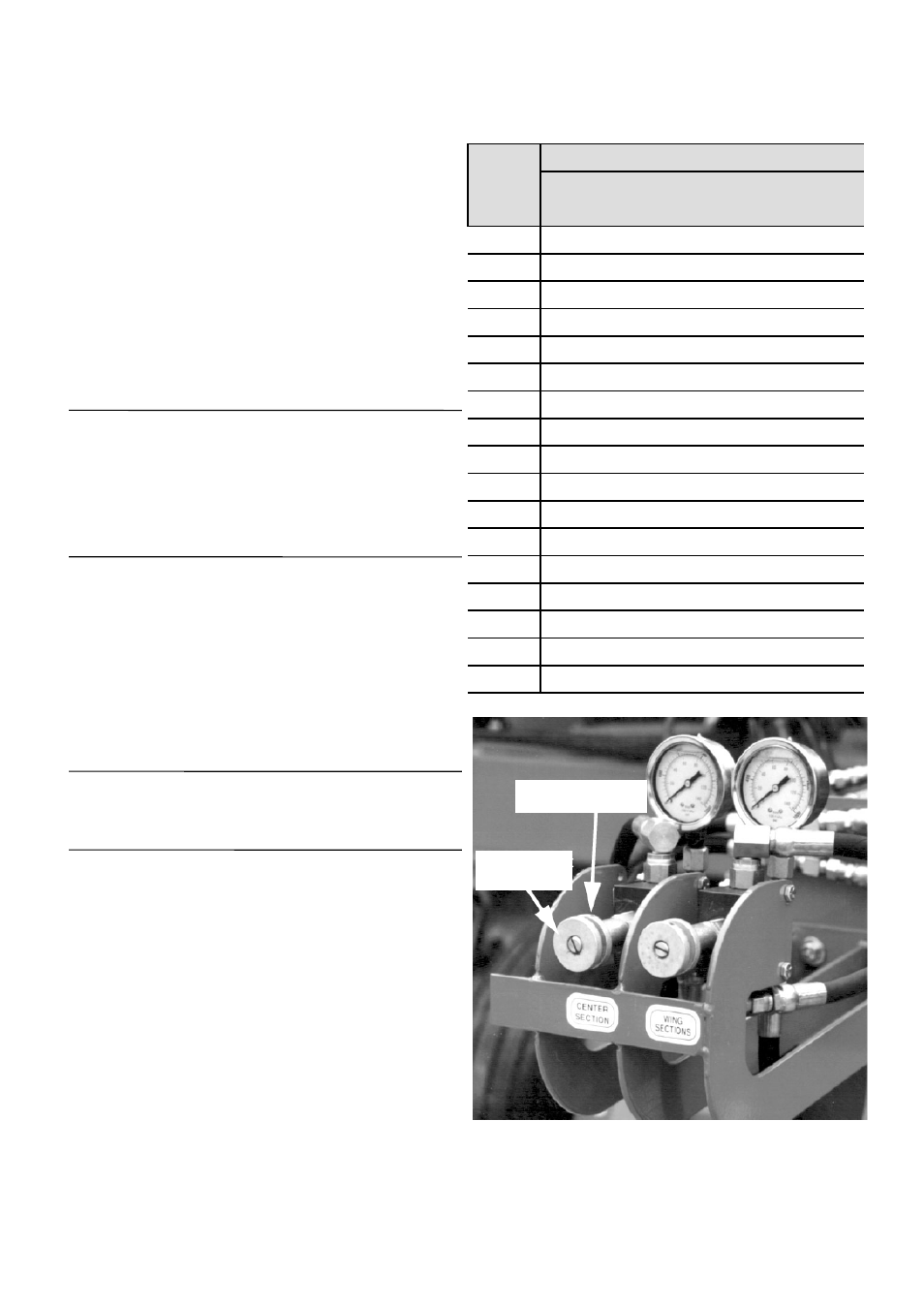

Рис. 54
Клапаны контроля давления
Запорный диск
Рукоять
