Страница 19

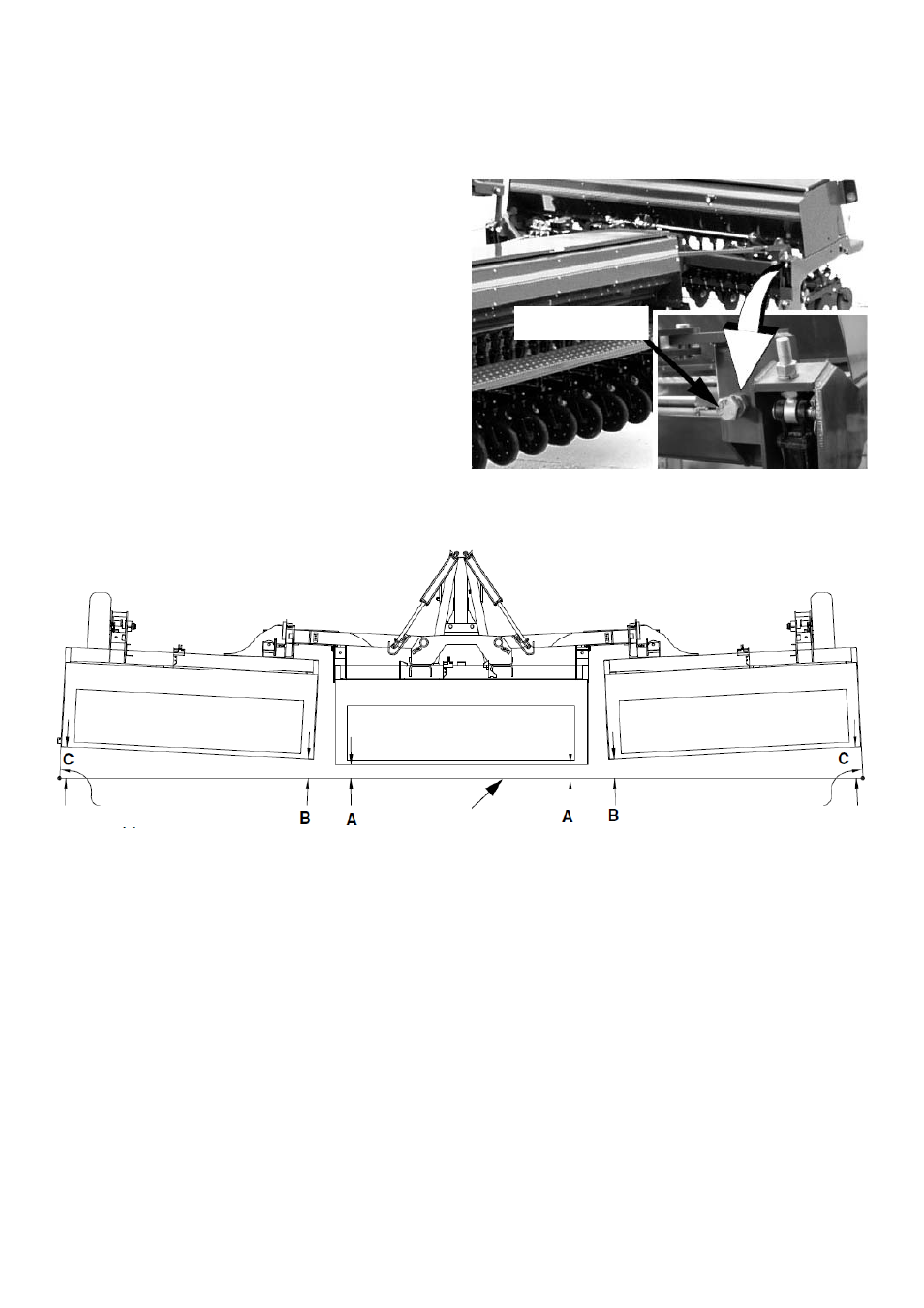

Стопорный болт
Точка натяжения струны
Точка натяжения струны
Струна
Рис. 5
Выравнивание боковых секций
Выравнивание бункеров боковых секций
1. Заблокируйте опорные колеса боковых секций.
См. Рис. 4
2. Потяните орудие вперед, чтобы боковые секции
подались назад. Тяните орудие вперед, пока
стопорные болты не упрутся в рабочие брусы. См.
расположение стопорных болтов на Рис. 4.
См. Рис. 5
3. Проверьте правильное выравнивание, натянув
струну между торцами боковых секций позади
орудия. При правильном выравнивании внешние
торцы боковых секций должны на 25-30 мм
опережать внутренние торцы секций.
4. Для выравнивания секций необходимо изменить
длину стопорных болтов. Отрегулируйте стопорные
болты так, чтобы внешние бункеров боковых секций
опережали внутренние торцы секций на 25-30 мм.
С – В = 25-30 мм
Рис. 4
Расположение стопорных болтов
Стопорный болт
Высота рабочего бруса
Высота рабочего бруса устанавливается в заводских
условиях и не требует регулировки. Если брус явно стоит
не по уровню, см. «Регулировка высоты рабочего бруса»
на стр. 67.
17
