Страница 32
Раскладывание орудия
1. Разместите трактор и орудие на ровной поверхности.
Установите
трактор
на
стояночный
тормоз.
Учитывайте
пространство,
необходимое
для
складывания орудия.
2. Медленно подавайте масло в цилиндры подъемной
транспортной системы и в передний цилиндр.
Дождитесь, пока орудие полностью поднимется.
См. Рис. 19
3. Снимите замки со штоков подъемных цилиндров и
штока переднего цилиндра.
4. Полностью задвиньте штоки подъемных цилиндров и
переднего цилиндра.
5. Медленно подавайте масло в цокольные концы
складывающих цилиндров. Полностью разложите
орудие.
См. Рис. 20
6. Переведите рукояти блокировки сошников в рабочее
положение.
7. Полностью поднимите сошники, чтобы замки
открылись.
Примечание:
ручки
блокировки
сошников
можно
перемещать в любое время, однако замки запирания
сошников срабатывают только, когда сошники
полностью подняты. Каждая секция имеет по 2 таких
рукояти.
Складывание в транспортное положение
1. Сложите маркеры.
2. Поднимите сошники.
3. Сложите орудие.
4. Выдвиньте штоки подъемных транспортных
цилиндров и переднего цилиндра.
5. Установите замки цилиндров.
Раскладывание в рабочее положение
1. Выдвиньте штоки подъемных транспортных
цилиндров и переднего цилиндра.
2. Снимите замки цилиндров.
3. Задвиньте штоки цилиндров.
4. Разложите орудие.
5. Опустите сошники
Складывание и раскладывание орудия
30

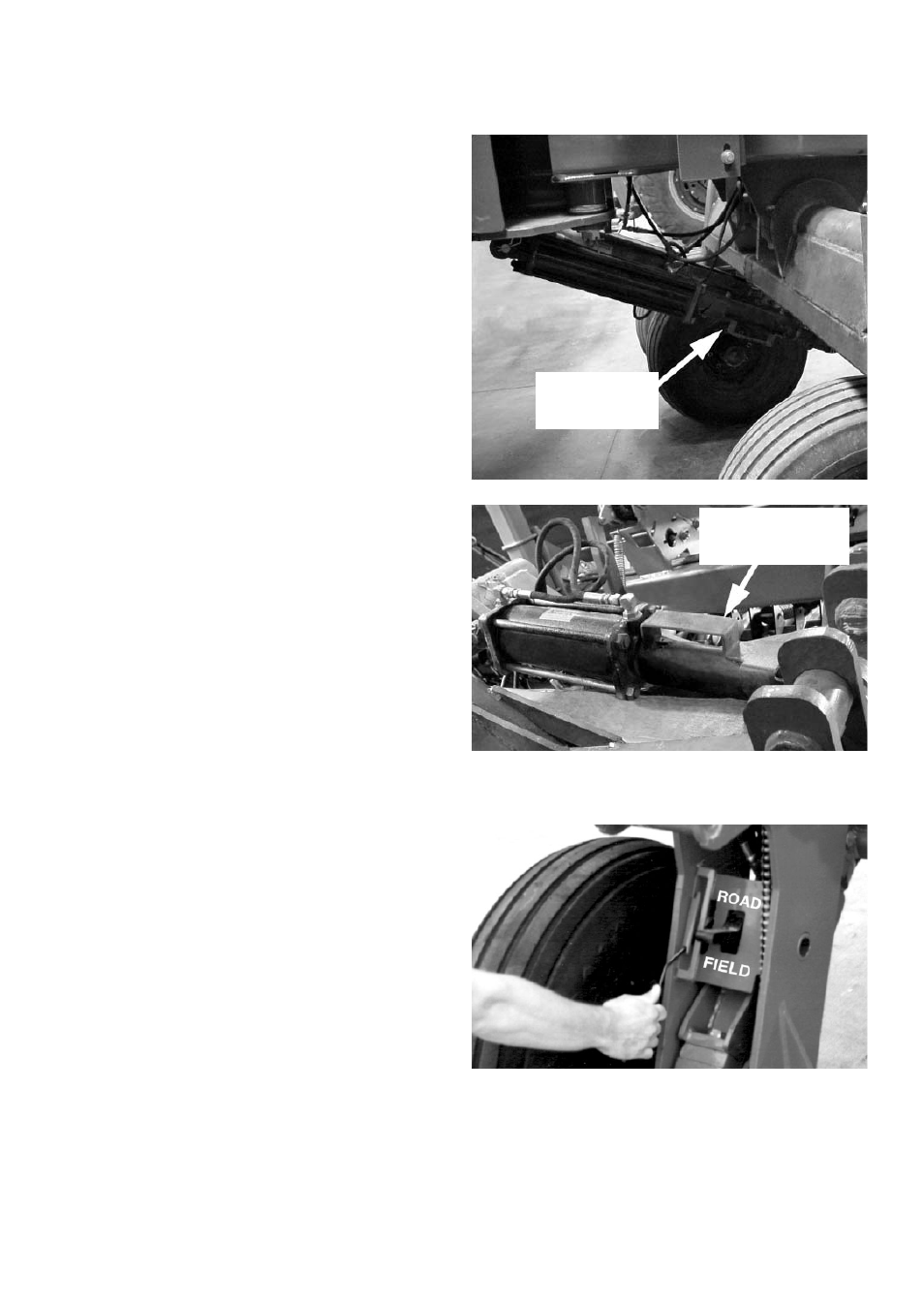

Рис. 19
Снимите замки гидроцилиндров
Замок
цилиндра
Замок переднего
цилиндра
Рис. 20
Разблокируйте сошники
