MTS Criterion™ Series 60, Руководство по эксплуатации Приложение 97
Приложение

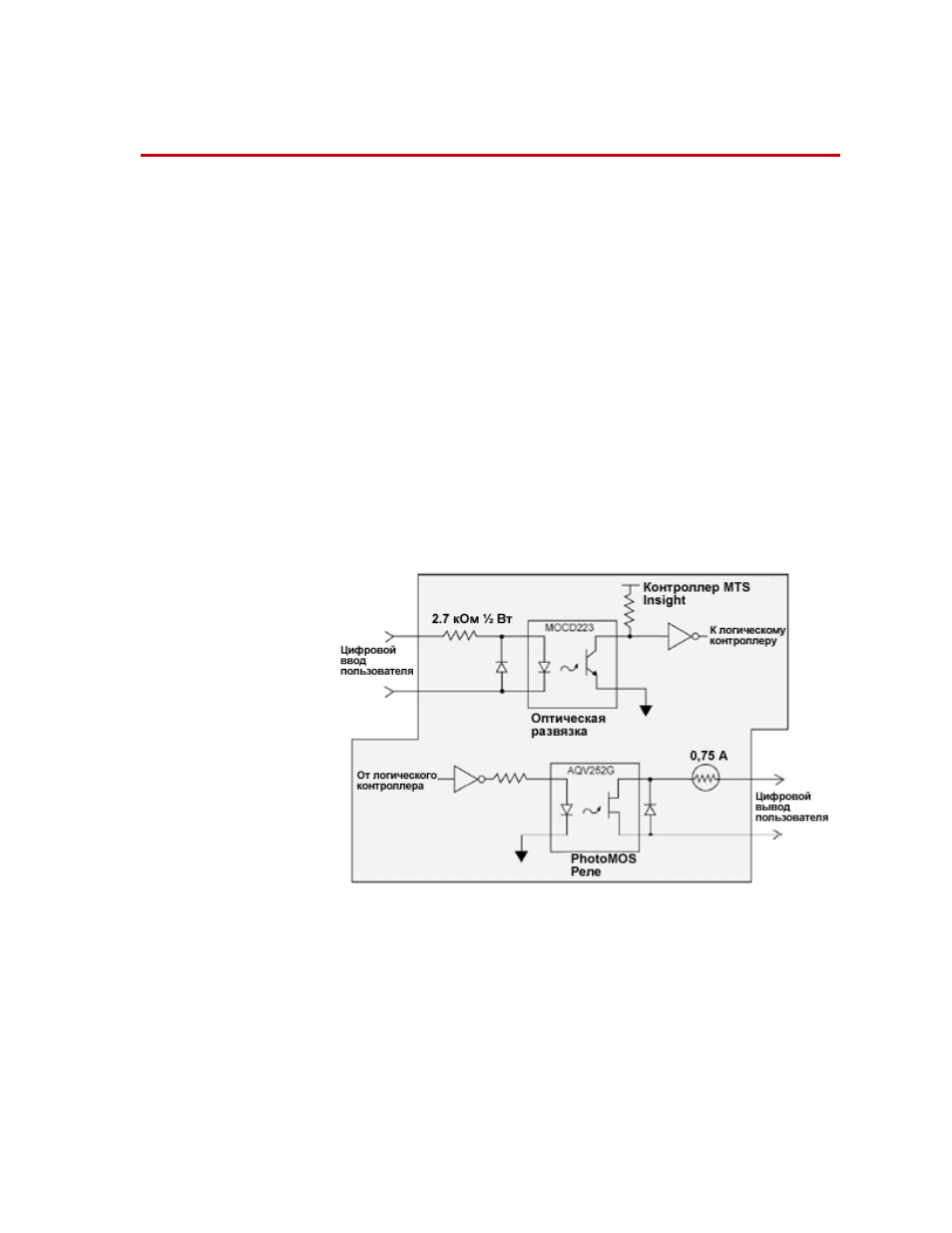

Дополнительная информация о цифровом вводе/выводе
Цифровые вводы снабжены оптической развязкой MOCD223 с резистором
2,7 кОм, мощностью 1/2 Вт. Для надежного включения нужен ток 1 мА. Это
значит, что минимальное входное напряжение составляет 4,0 В постоянного
тока. Максимальное входное напряжение составляет 28,0 В постоянного
тока. Когда входное напряжение падает ниже 1,0 В, устройство нужно
выключать.
Цифровые выводы снабжены реле AQV252G PhotoMOS
с поликристаллическим предохранителем 0,75 А, включенным
последовательно. Хотя устройство рассчитано на максимальное
напряжение 60 В, рекомендуется, чтобы подаваемое на него напряжение
не превышало 48 В. Если нагрузка обладает сильной индуктивностью,
как, например, катушка реле, на клеммах катушки нужно использовать
демпфирующий контур, чтобы предотвратить сильное напряжение
обратного хода, возникающее вследствие превышения номинальных
параметров устройства.
