MTS Criterion™ Series 60, Руководство по эксплуатации 78 Эксплуатация
Концевые выключатели (физические ограничители)
На раме MTS Criterion серии 60 есть три концевых выключателя, верхний
ограничитель траверсы, нижний ограничитель траверсы, и ограничитель
хода поршня.
Ограничители
рабочего хода
траверсы
Они находятся в нормально замкнутом состоянии, и приводятся в действие,
когда концевой выключатель касается ограничительной планки.

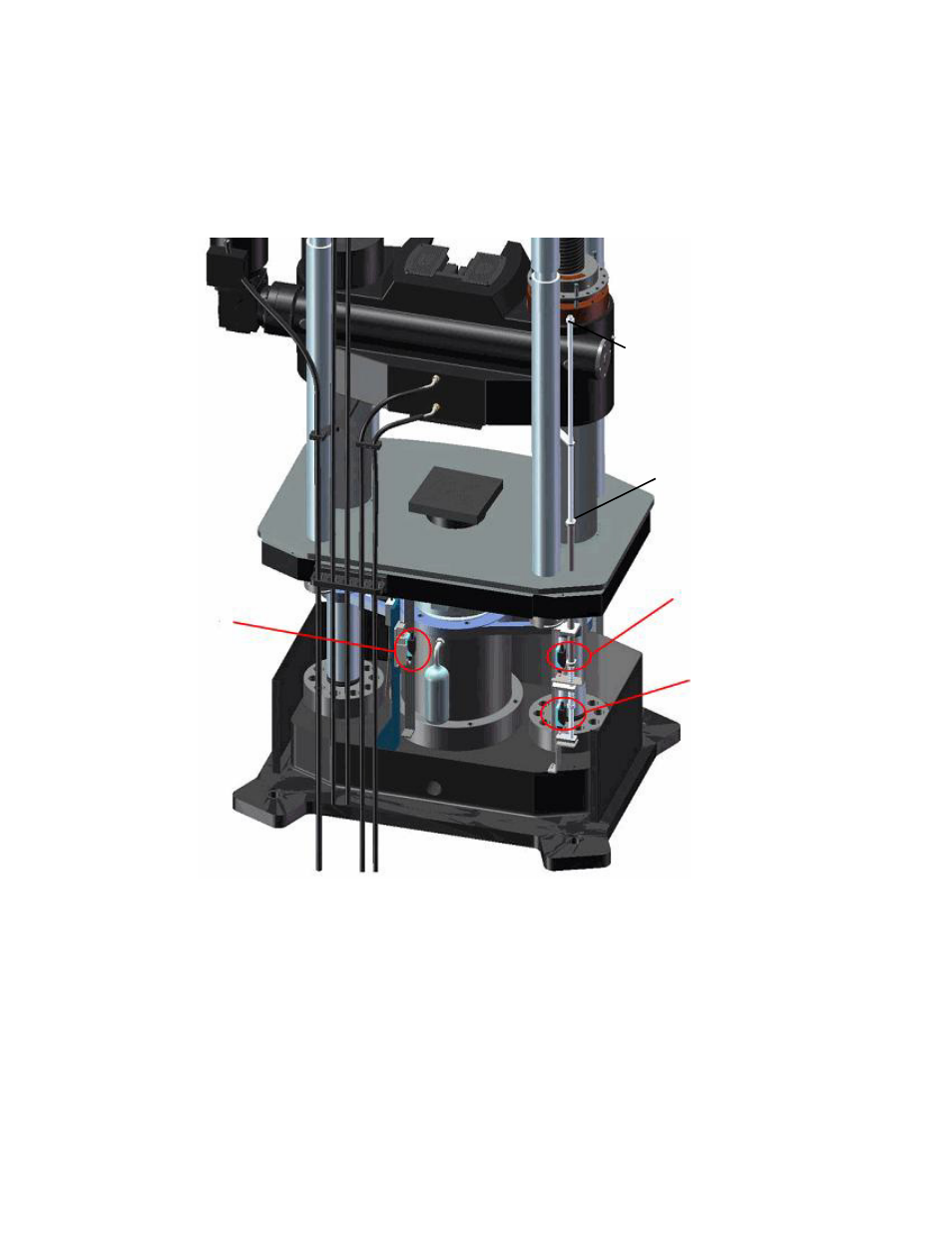

Ограничитель
рабочего хода
поршня
Ограничитель рабочего хода поршня находится в нормально замкнутом
состоянии, и приводится в действие, когда поршень достигает конца
рабочего хода, и концевой выключатель касается ограничительной планки.
Ограничитель
рабочего хода
поршня
Нижний
ограничитель
траверсы
Верхний
ограничитель
траверсы
Регулируйте
положение этой
втулки для того,
чтобы изменить
положение нижнего
ограничителя
траверсы.
Регулируйте положение
этого блока для того,
чтобы изменить
положение верхнего
ограничителя траверсы.
